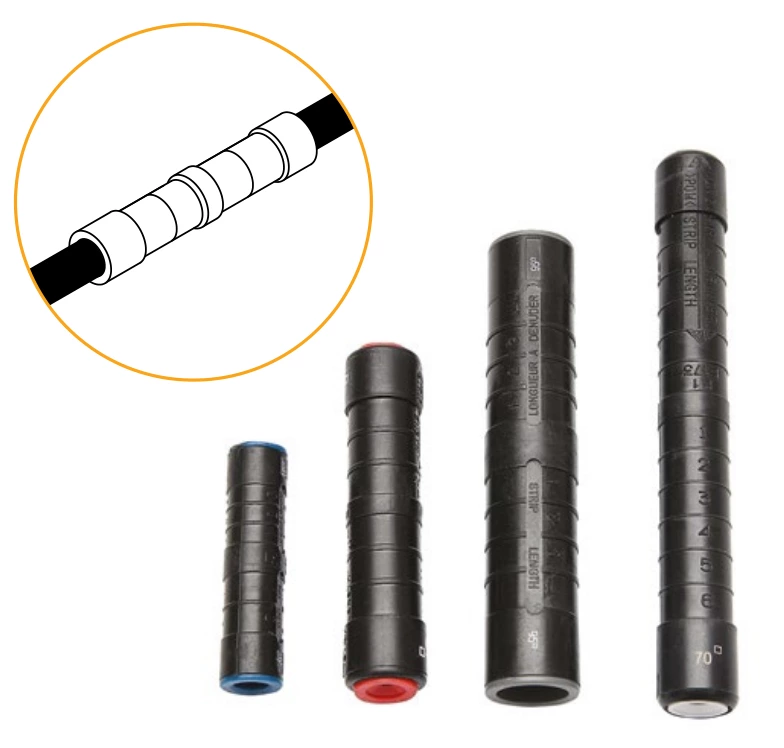

Рукав предварительно изолированный УФ-излучением черного цвета MJPTN стандарта NFC с полным натяжением

Диапазон проводников:
54,6 мм²
Стандарт:
NFC33021
Способность к поставкам:
1000000/месяц

Рукав предварительно изолированный УФ-излучением черного цвета MJPTN стандарта NFC с полным натяжением

Приложение:

Эти предварительно изолированные муфты типа MJPTN используются для соединения изолированных воздушных линий низкого напряжения.

Описание:

Втулка из алюминия (фаза) или алюминиевого сплава (нейтраль) со стопором посередине.

Черный термопластик, герметизированный гибким эластомерным кольцом.

Нейтральная контактная смазка в тюбике, которая улучшает площадь контакта и защищает алюминий от окисления.

Опрессовка производится на пластиковой части по меткам на корпусе муфты.

Функции:

Рукава MJPTN выдерживают испытания, описанные во французском стандарте NFC 33021 и ESI 43-14.

Они водонепроницаемы и выдерживают диэлектрическое испытание 6 кВ в воде.

Они выдерживают: 50% механической фазовой разрушающей нагрузки.

100 % механической разрывной нагрузки нейтрального посыльного.

80% нагрузки проводника в самонесущем исполнении (тип MJPTN Alus).

Цветовой код позволяет легко проверить размер кабеля.

-16мм² ➱синий

-25 мм² ➱оранжевый

-35мм² ➱красный

-50мм² ➱желтый

-54,6 мм² ➱черный

-70мм² ➱белый

-95мм² ➱серый

-120мм² ➱розовый

-150 мм ➱фиолетовый

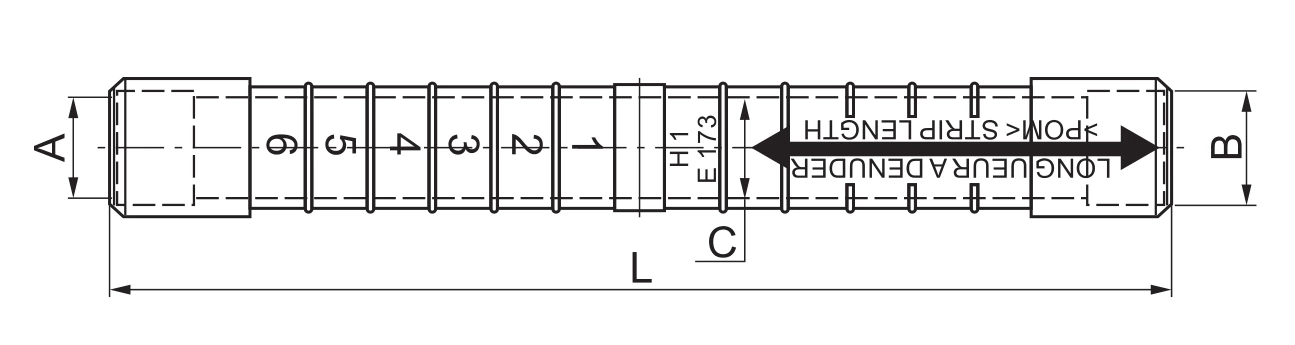

Модель Размер кабеля (мм²) Диаметр пластиковой втулки (мм) Длина (мм)
А Б С Л
МЖПТН 54.6/54.6 54,6 54,6 20 172,5
МЖПТН 54.6/70 54,6 70 20 172,5
МЖПТН 70/70 70 70 20 172,5
МЖПТН 95/95Д 95 95Д 25 172,5

Рукав предварительно изолированный УФ-излучением черного цвета MJPTN стандарта NFC с полным натяжением

Опрессовка:

- Оба проводника не обязательно вставлять перед обжимом. Можно вставить один, обжать его, вставить второй и обжать его.

Рукав предварительно изолированный УФ-излучением черного цвета MJPTN стандарта NFC с полным натяжением
