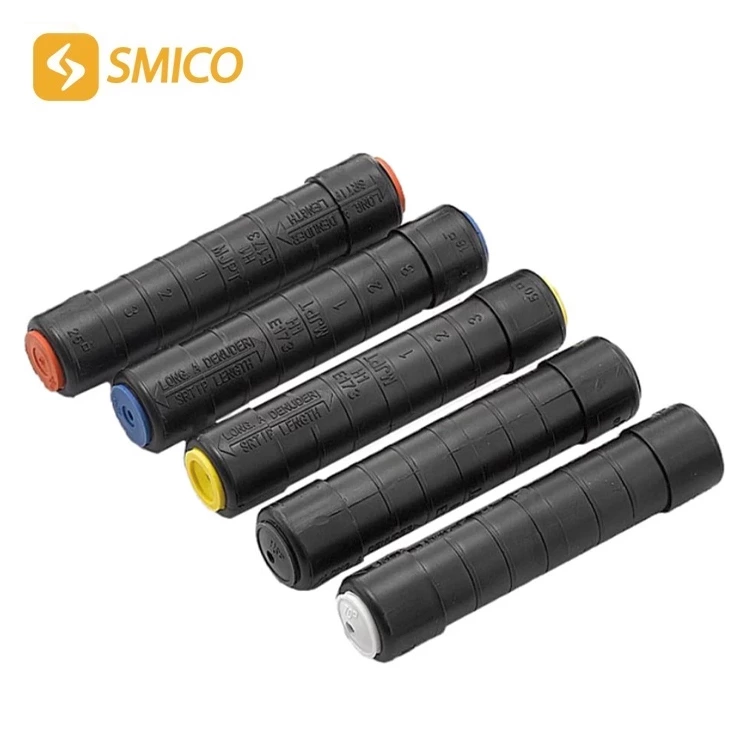

Водонепроницаемые предварительно изолированные шестигранные компрессионные соединители
Механическая прочность соединителей:
Для проводников самонесущей системы:
80% разрывной нагрузки проводника
Для систем с нейтральным проводником: 60 % отключающей способности фазного провода.
100% от разрывной нагрузки изолированного нейтрального проводника
Эти предварительно изолированные соединители подходят для изолированных многожильных алюминиевых проводников. Доступны три версии соединителей для удовлетворения требований механической нагрузки для самонесущих систем и систем с нейтральным проводником.

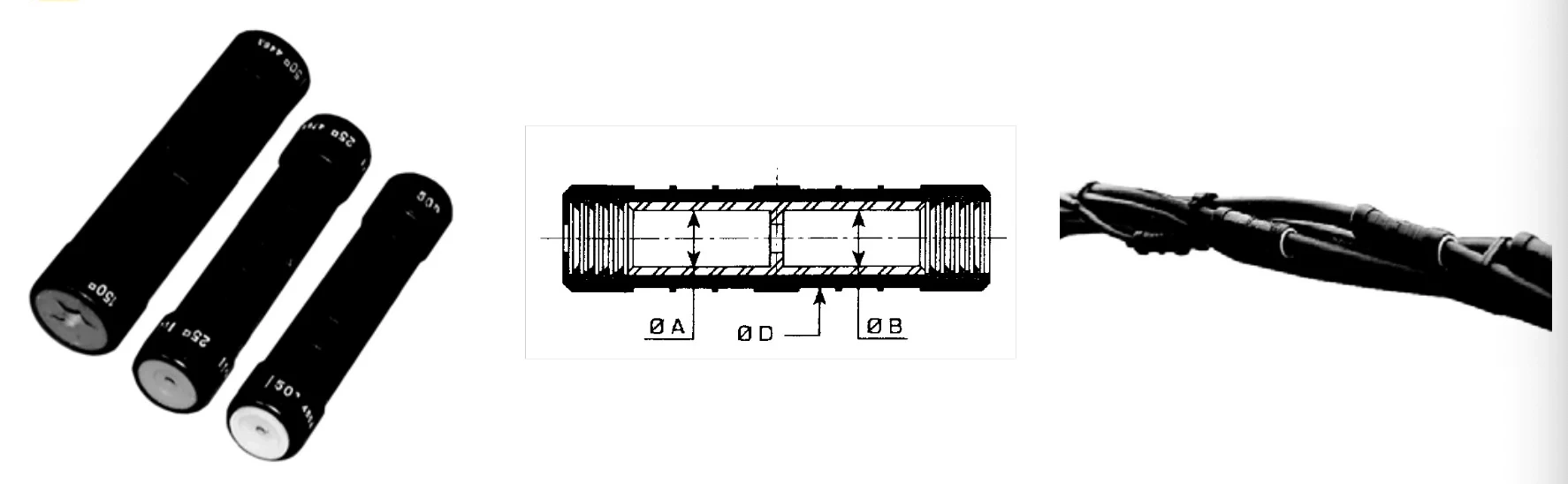

Зачищенные кабели вставляются до блока в разъеме. Обжим по маркировке с помощью соответствующей обжимной матрицы поверх изоляции. Электрический контакт и герметизация эластомерным кольцом достигаются в процессе обжима. Унифицированная длина разъема 100 мм, за исключением нейтральных проводников 170 мм.
Подходит для многожильных алюминиевых проводов
• Испытано на водонепроницаемость при напряжении 6 кВ в течение 30 мин в водяной бане.
• Только два размера обжимных матриц (E173, E215) покрывают весь диапазон разъемов (инструменты и матрицы см. на стр. 42)
• Превышает требования NFC 33021 и ESI 43-14
• Эластомерное уплотнительное кольцо имеет цветовую маркировку для облегчения идентификации поперечных сечений
• Внутренняя алюминиевая гильза заполнена контактной смазкой
• Изоляционный материал из полимера, устойчивого к атмосферным воздействиям и ультрафиолетовому излучению
