Подставка Предварительно изолированные рукава типа MJPT для фазы
- Номер модели:
- MJPT16
- Диапазон проводников:
- 16мм²
- Стандарт:
- NFC33021
- Способность к поставкам:
- 1000000/месяц
Подставка Предварительно изолированные рукава типа MJPT для фазы
Приложение:
Эти предварительно изолированные муфты типа MJPT используются для соединения изолированных воздушных линий низкого напряжения.
Описание:
Втулка из алюминия (фаза) или алюминиевого сплава (нейтраль) со стопором посередине.
Черный термопластик, герметизированный гибким эластомерным кольцом.
Нейтральная контактная смазка в тюбике, которая улучшает площадь контакта и защищает алюминий от окисления.
Опрессовка производится на пластиковой части по меткам на корпусе муфты.
Функции:
Муфты MJPT выдерживают испытания, описанные во французском стандарте NFC 33021 и ESI 43-14.
Они водонепроницаемы и выдерживают диэлектрическое испытание 6 кВ в воде.
Они выдерживают: 50% механической фазовой разрушающей нагрузки.
100 % механической разрывной нагрузки нейтрального посыльного.
80% нагрузки проводника в самонесущем исполнении (тип MJPT Alus).
Цветовой код позволяет легко проверить размер кабеля.
-16мм² ➱синий
-25 мм² ➱оранжевый
-35мм² ➱красный
-50мм² ➱желтый
-54,6 мм² ➱черный
-70мм² ➱белый
-95мм² ➱серый
-120мм² ➱розовый
-150 мм ➱фиолетовый

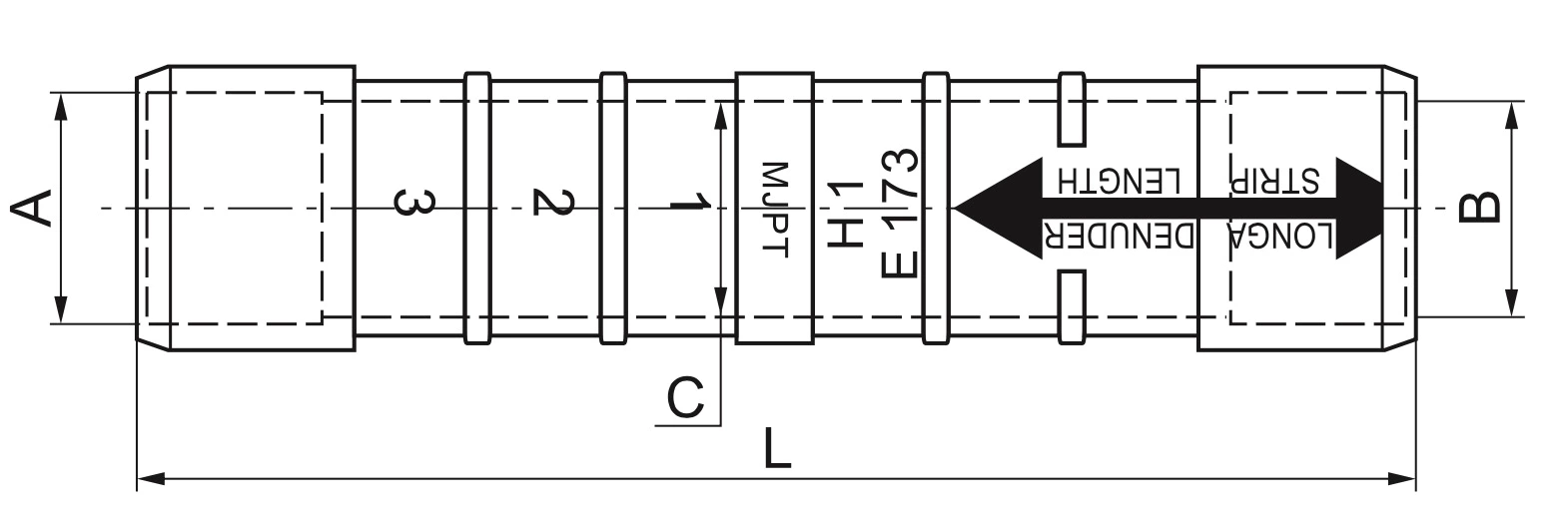

| Модель | Размер кабеля (мм2) | Диаметр пластиковой втулки (мм) | Длина (мм) | |
| А | Б | С | Л | |
| МЖПТ 16/16 | 16 | 16 | 20 | 98,5 |
| МЖПТ 25/25 | 25 | 25 | 20 | 98,5 |
| МЖПТ 35/35 | 35 | 35 | 20 | 98,5 |
| МЖПТ 50/50 | 50 | 50 | 20 | 98,5 |
| МЖПТ 70/70 | 70 | 70 | 20 | 98,5 |
| МЖПТ 95/95 | 95 | 95 | 20 | 98,5 |

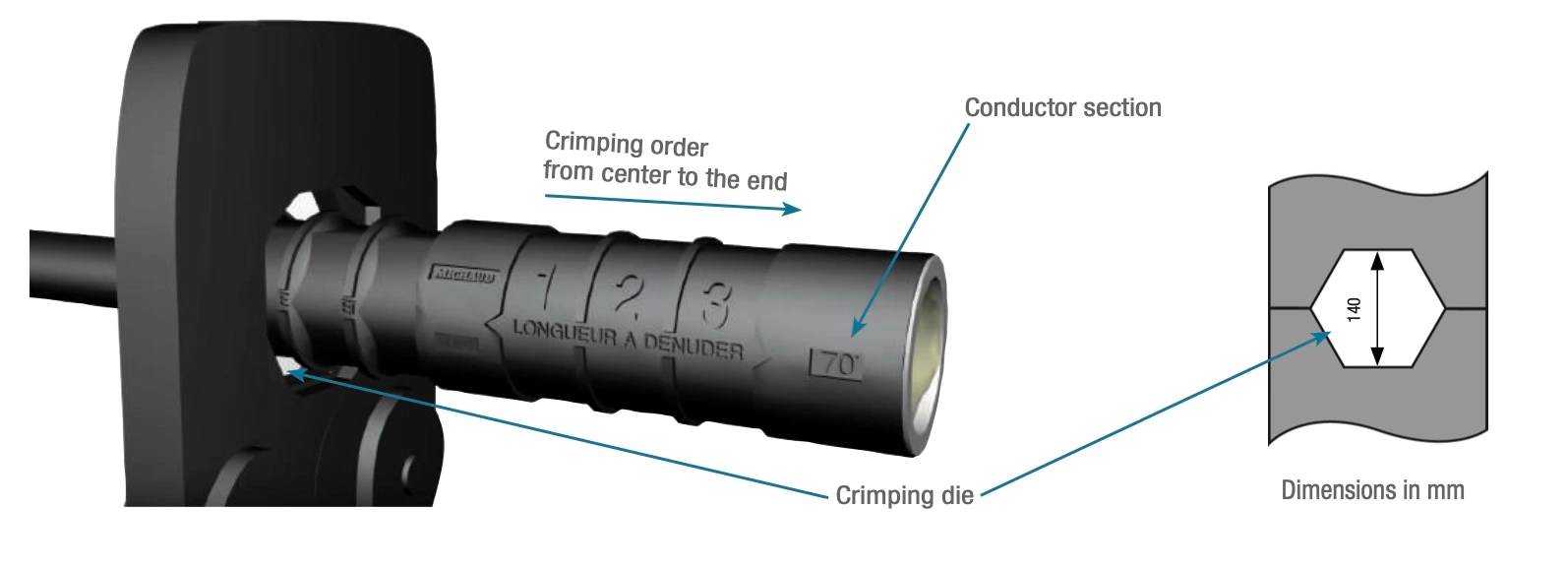

Опрессовка:
- Оба проводника не обязательно вставлять перед обжимом. Можно вставить один, обжать его, вставить второй и обжать его.
