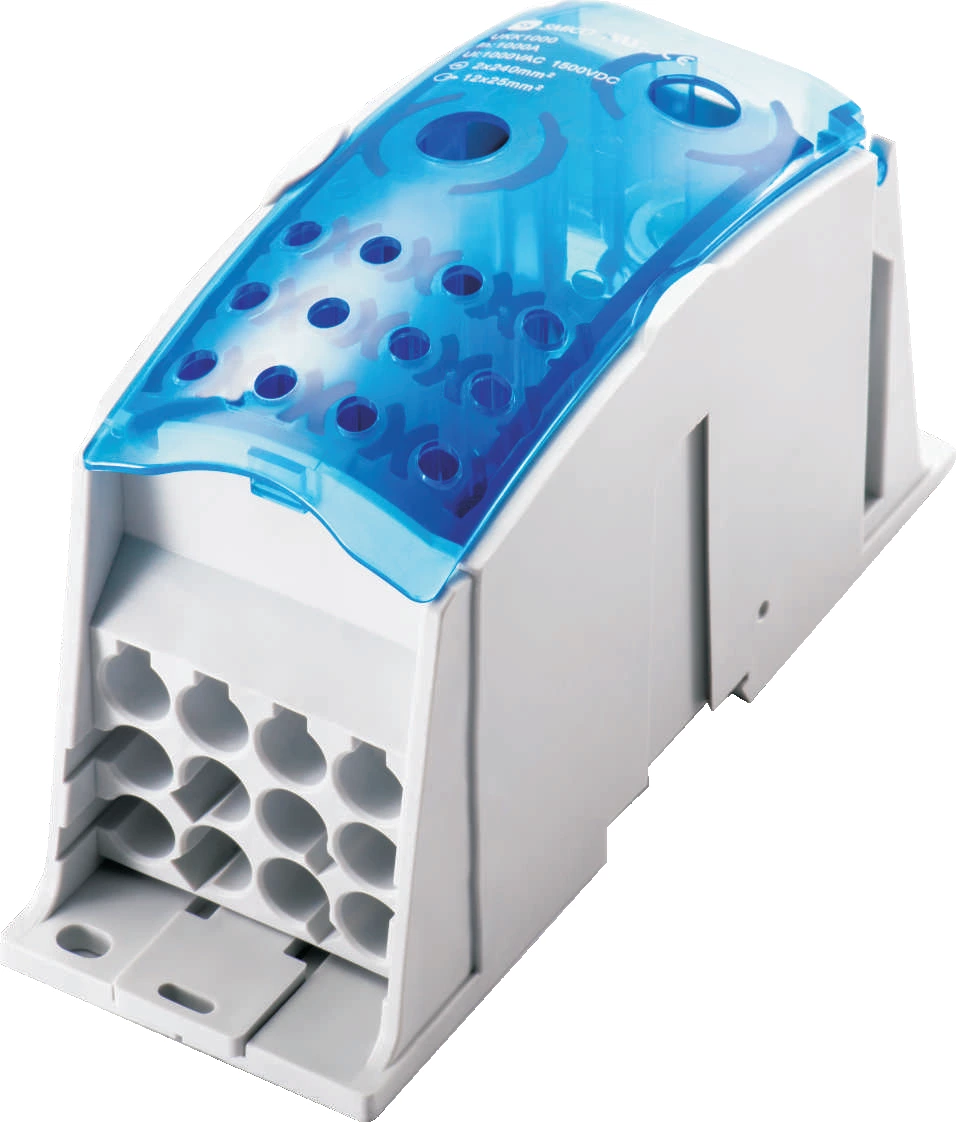

Клеммный блок-соединитель UKK-1000
- Диапазон проводников:
- Вход 2x(35-240)мм² Выход 12x(4-25)мм²
- Стандарт:
- МЭК 60947-7-1
- Болт:
- Оцинкованная сталь
- Напряжение:
- 600В
- Цвет:
- Серо-голубой
- Подробности упаковки:
- Картон
- Сертификация:
- УЛ

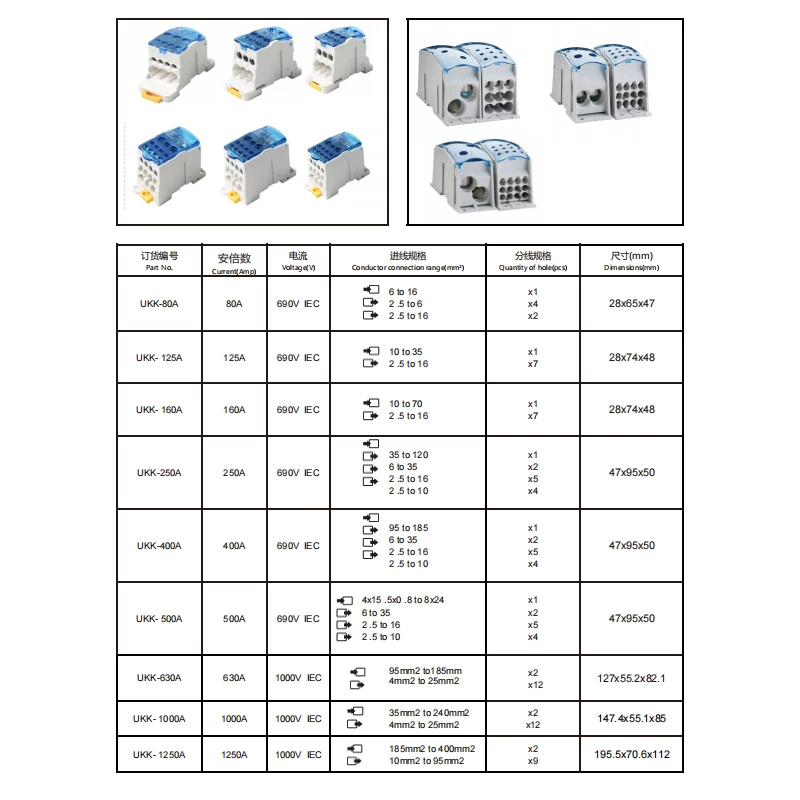

Однополюсные распределительные блоки серии UKK
| Материал | ПА66 |
| Степень огнестойкости | В2 |
| Металлический материал | Латунь никелированная |

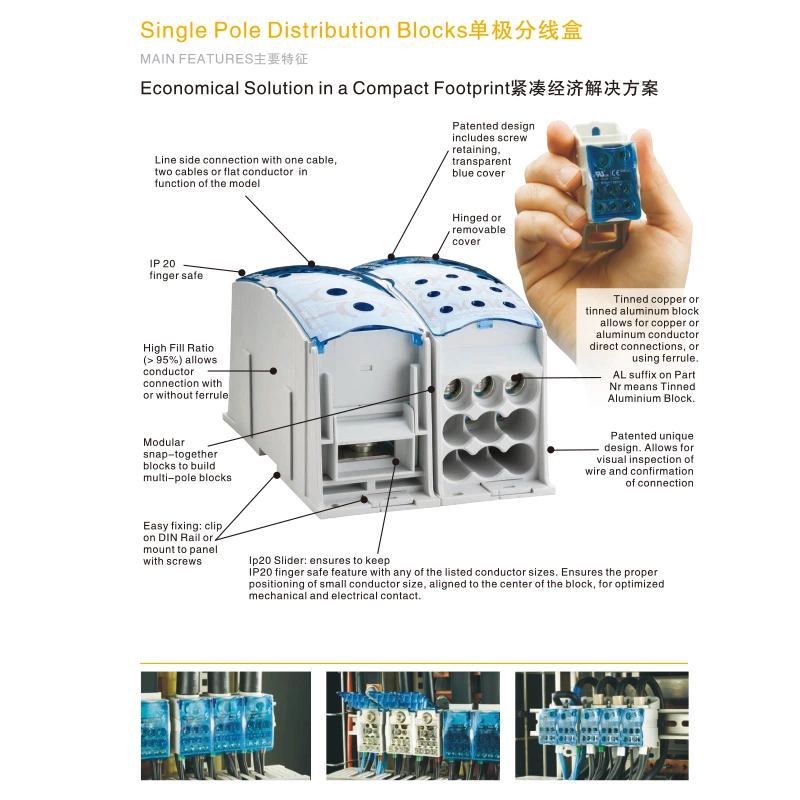

Функции
Блок из луженой меди или алюминия позволяет выполнять прямое соединение медных или алюминиевых проводников или использовать наконечник.
Крышка крепления винта откидная и съемная.
Конструкция позволяет осуществлять визуальный осмотр проводника и подтверждение соединения.
Модульные быстроразъемные блоки для создания многополюсных силовых блоков
Легко крепится на DIN-рейку или на панель с помощью винтов.
Коэффициент заполнения 95%
Соответствует RoHS
Соответствует стандарту EN 45545, получив классификацию HL3 для главы R23 и классификацию HL2 для главы R22.
Без галогенов
Номер по каталогу
УКК-1000
Сертификаты
Материал
| Размер(мм) | 147,4x56,8x85 |
| Винт | Оцинкованная сталь/алюминиевый сплав |
| Дирижер | Алюминий с луженым покрытием |
| Жилье | ПА66/В-0 |
| Крышка | ПК |
Электрическая дата
| Стандарты | МЭК 60947-7-1 | УЛ1059 |
| Напряжение(В) | 1000 | 1000 |
| Ток(А) | 1070 | 760 |
| Icw(КА) | ||
| Ипк(КА) |
Данные по электропроводке
| Вход | А |
| Точки соединения | х2 |
| Крутящий момент (Нм) | 42.2 |
| Диаметр (мм) | 22.4 |
| Метрический провод (мм²) | 35-240 |
| Имперский провод (AWG) | 2-500kcmil |
| Выход | А |
| Точки соединения | х12 |
| Крутящий момент (Нм) | 11.3 |
| Диаметр (мм) | 6.9 |
| Метрический провод (мм²) | 4-25 |
| Имперский провод (AWG) | 12-4 |
ОДНОПОЛЮСНЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК 760 А UL/CSA 2 КАБЕЛЬНАЯ ЛИНИЯ 12 КАБЕЛЬНАЯ НАГРУЗКА АЛЮМИНИЕВЫЙ UKK-1000
