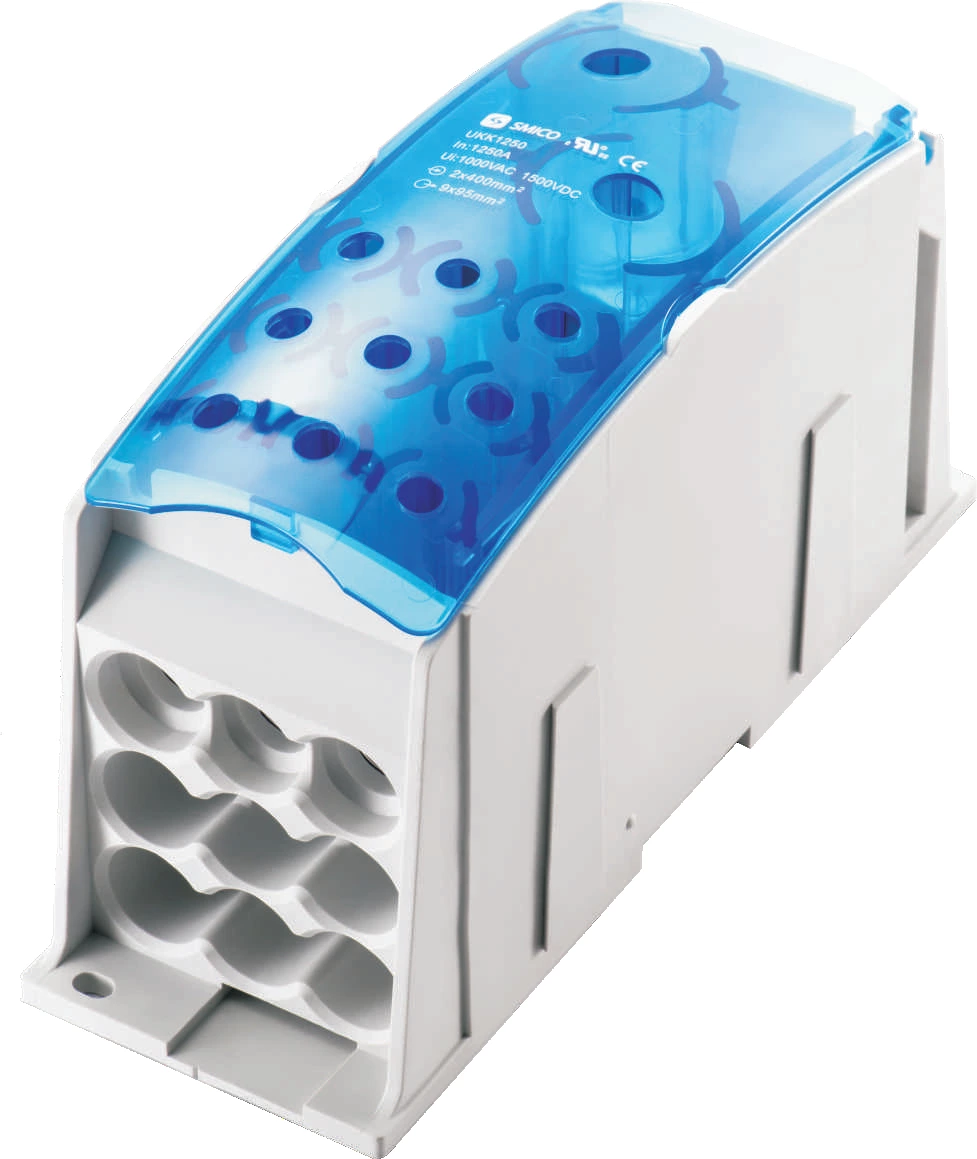

Клеммная колодка UKK-1250A винтовой соединитель
- Диапазон проводников:
- Вход 2x(185-400)мм² Выход 9x(10-95)мм²
- Стандарт:
- МЭК 60947-7-1
- Болт:
- Оцинкованная сталь
- Напряжение:
- 600В
- Цвет:
- Серо-голубой
- Подробности упаковки:
- Картон
- Сертификация:
- УЛ
Однополюсные распределительные блоки серии UKK
| Материал | ПА66 |
| Степень огнестойкости | В2 |
| Металлический материал | Латунь никелированная |
Функции
Блок из луженой меди или алюминия позволяет выполнять прямое соединение медных или алюминиевых проводников или использовать наконечник.
Крышка крепления винта откидная и съемная.
Конструкция позволяет осуществлять визуальный осмотр проводника и подтверждение соединения.
Модульные быстроразъемные блоки для создания многополюсных силовых блоков
Легко крепится на DIN-рейку или на панель с помощью винтов.
Коэффициент заполнения 95%
Соответствует RoHS
Соответствует стандарту EN 45545, получив классификацию HL3 для главы R23 и классификацию HL2 для главы R22.
Без галогенов
Номер по каталогу
УКК-1250
Сертификаты
Материал
| Размер(мм) | 195,5x72,2x112 |
| Винт | Оцинкованная сталь/алюминиевый сплав |
| Дирижер | Алюминий с луженым покрытием |
| Жилье | ПА66/В-0 |
| Крышка | ПК |
Электрическая дата
| Стандарты | МЭК 60947-7-1 | УЛ1059 |
| Напряжение(В) | 1000 | 1000 |
| Ток(А) | 1740 | 950 |
| Icw(КА) | ||
| Ипк(КА) |
Данные по электропроводке
| Вход | А |
| Точки соединения | х2 |
| Крутящий момент (Нм) | 42.2 |
| Диаметр (мм) | 27.5 |
| Метрический провод (мм²) | 185-400 |
| Имперский провод (AWG) | 400-750kcmil |
| Выход | А |
| Точки соединения | х9 |
| Крутящий момент (Нм) | 17 |
| Диаметр (мм) | 13.5 |
| Метрический провод (мм²) | 10-95 |
| Имперский провод (AWG) | 8-3/0 |
ОДНОПОЛЮСНЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК, 950 А UL/CSA, 2-КАБЕЛЬНАЯ ЛИНИЯ, 9-КАБЕЛЬНАЯ НАГРУЗКА, АЛЮМИНИЙ UKK-1250
