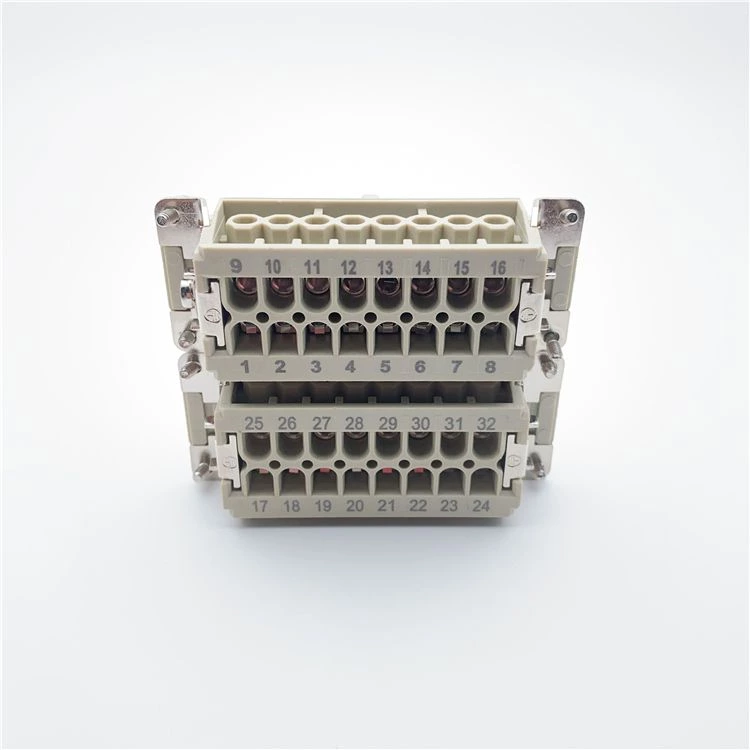

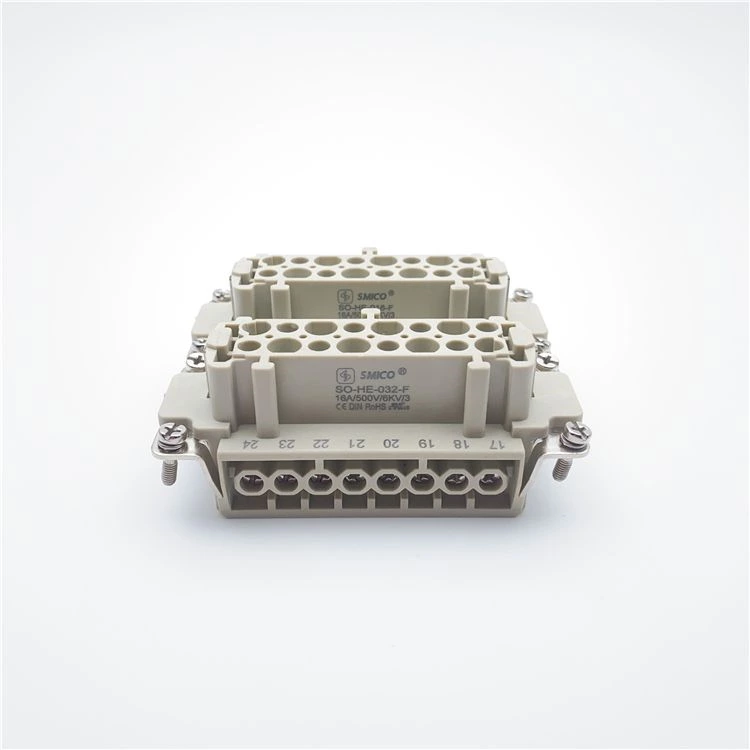

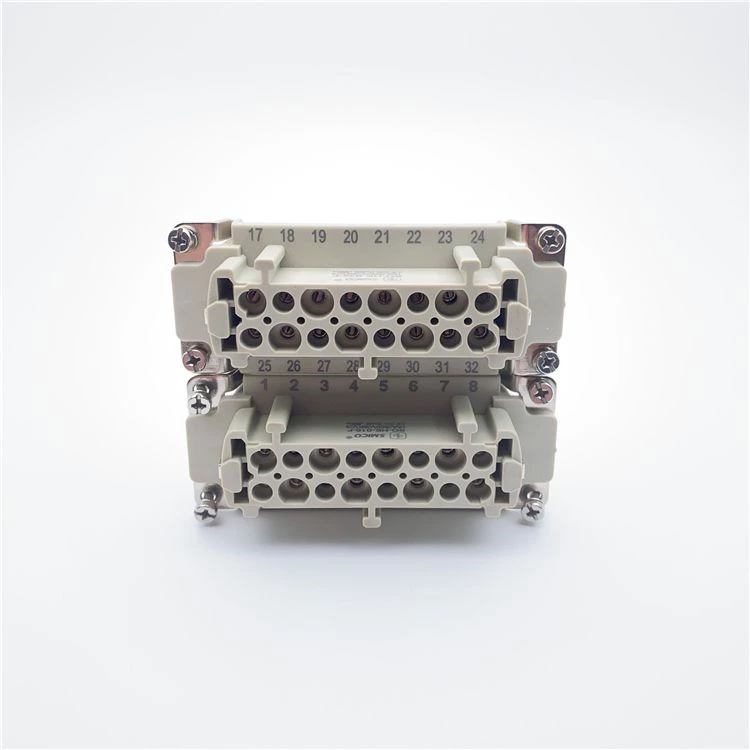

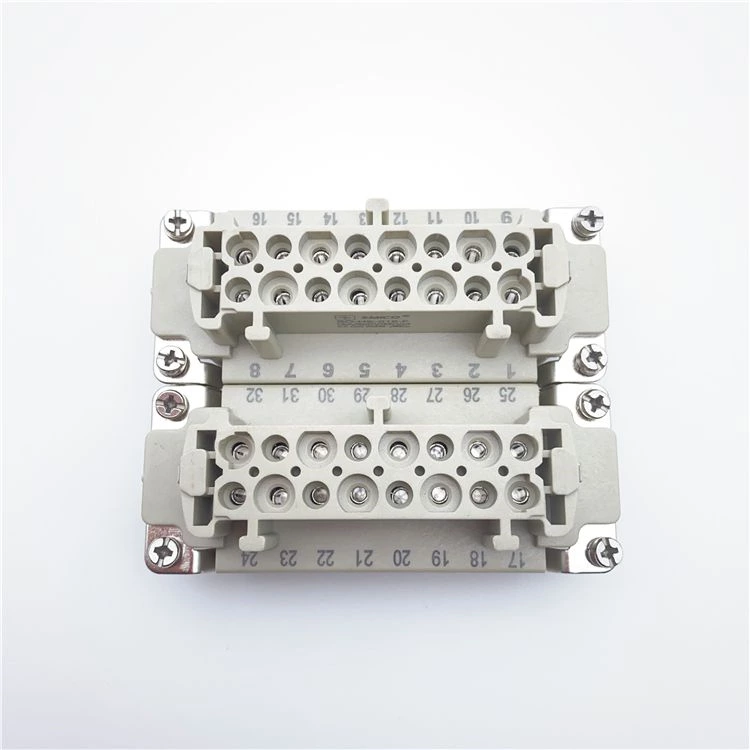

32-контактный прямоугольный разъем питания для тяжелых условий эксплуатации
- Количество контактов:
- 32 штифта
- Номинальный ток:
- 16А
- Часть:
- SO-HE-032-F
- Подробности упаковки:
- Стандартные экспортные коробки
- Срок поставки:
- В течение 7 дней
- Условия оплаты:
- Аккредитив, банковский перевод, Western Union, Paypal
- Способность к поставкам:
- 100000 шт в месяц
- Номинальное напряжение проводника:
- 500В
- Сертификация продукции:
- UL, CUL, CE, ROHS, DMT, IEC-61984
- Номер заказа:
- 09330162711
32-контактный прямоугольный разъем питания для тяжелых условий эксплуатации
Высококачественный прямоугольный разъем серии HE для тяжелых условий эксплуатации, 32 контакта, 16 А, 500 В
32 полюса+PE, 16A, винтовая розетка
| Вставки | Подходящая оболочка: 32BHood/Housing |
| Количество контактов | 32 |
| Электрические данные в соответствии с EN 61 984 | |
| ---Номинальный ток | 16А |
| ---Номинальное напряжение проводника | 500В |
| ---Номинальное импульсное напряжение | 6кВ |
| ---Степень загрязнения | 3 |
| ---Степень загрязнения 2 также | 16А 400/690В 6кВ 2 |
| Номинальное напряжение согласно UL/CSA | 600В |
| Сопротивление изоляции | ≥1010 Ом |
| Материал | поликарбонат |
| Предельные температуры | -40℃...+125℃ |
| Воспламеняемость согласно UL 94 | В0 |
| Механический срок службы (циклы сопряжения) | ≥500 |
| Контакты | |
| Материал | медный сплав |
| Поверхность | позолоченный |
| покрытый твердым серебром | |
| Контактное сопротивление | ≤1мОм |
| Винтовой зажим | |
| ---Датчик Ври | 0,14-2,5мм2 |
| ---AWG | 26-14 |
| ---Крутящий момент затяжки/испытания | 0,5Н·м |
| ---Длина зачистки | 7.0мм |
Сверхпрочный соединитель SMICO может использоваться со следующими взаимозаменяемыми компонентами.
Капот и корпус для H32B.
| Поставщик | Вставка штепсельной вилки | Вставка гнезда |
| СМИКО | SO-HE-016-M SO-HE-032-M | SO-HE-016-F SO-HE-032-F |
| ХАРТИНГ | 09330162601 | 09330162701 |
| ИЛМЕ | CNEM 16 Т CNEM 16 ТН | КНЕФ 16 Т КНЕФ 16 ТН |
| ТЕ | ||
| ЛАПП ЭПИК | 10.1940 10.2020 | 10.1950 10.2030 |
| ФЕНИКС | 1648238 1584871 | 1648241 1584884 |
| МОЛЕКС | ||
| ВЕЙДМЮЛЛЕР | HDC НЕ 16 МС HDC НЕ 16 МС 17-32 | HDC HE 16 FS HDC HE 16 FC 17-32 |
| ВИЛАНД | 70.310.1602.0 70.310.3202.0 | 70.300.1602.0 70.300.3202.0 |
| АМФЕНОЛ |
Сверхпрочные разъемы, также известные как сверхпрочные разъемы HDC, авиационные разъемы, широко используются в строительной технике, текстильном оборудовании, упаковочном и печатном оборудовании, табачном оборудовании, роботах, железнодорожном транспорте, горячеканальных системах, электричестве, автоматизации и т. д., где требуются электрические и сигнальные соединения в устройстве.
Функция сверхпрочного соединителя
1. Электрическая изоляция между разъемами для предотвращения помех между сигналами.
2. Зафиксируйте положение разъема, обеспечивающее удобство подключения и отключения, а также устойчивость положения.
3. Обеспечьте механическую защиту и поддержку корпуса вставки.
4. Изолируйте соединитель от среды применения, уменьшите загрязнение окружающей среды и коррозию соединителя, а также продлите срок службы соединителя.
Преимущества сверхпрочных разъемов
1. Осуществление предварительной установки, предварительная установка большого количества сложных цепей, что может значительно повысить эффективность установки оборудования и снизить количество ошибок при монтаже проводки.
2. Сверхпрочный разъем обеспечивает высокоинтегрированное соединение, а многочисленные методы комбинирования максимально эффективно используют пространство оборудования.
3. Сверхпрочный соединитель Соединитель удобно и эффективно реализует модульную структуру каждого функционального шаблонного блока в оборудовании, так что оборудование можно удобно и безопасно транспортировать, устанавливать, обслуживать и ремонтировать. Соединители широко используются в области передачи и распределения электроэнергии.
4. Высокий уровень защиты (IP65, IP68), обеспечиваемый сверхпрочным разъемом, несравним с преимуществами системы подключения оборудования в суровых условиях. Обеспечивает эффективную защиту в суровых условиях, таких как песок, пыль, дождь, холод, лед и снег, а также масляные загрязнения.
Метод подключения сверхпрочного разъема
1. Ослабьте винт отверткой, вставьте провод в боковое отверстие вставки, а затем затяните винт.
2. Чтобы установить верхнюю оболочку сверхпрочного соединителя, открутите отверткой крепежные винты вставки, вставьте вставку в верхнюю оболочку, а затем затяните крепежные винты.
3. Для установки нижней оболочки сверхпрочного соединителя используйте тот же метод фиксации нижней оболочки и вставьте верхнюю оболочку и нижнюю оболочку вставленного корпуса друг в друга.
