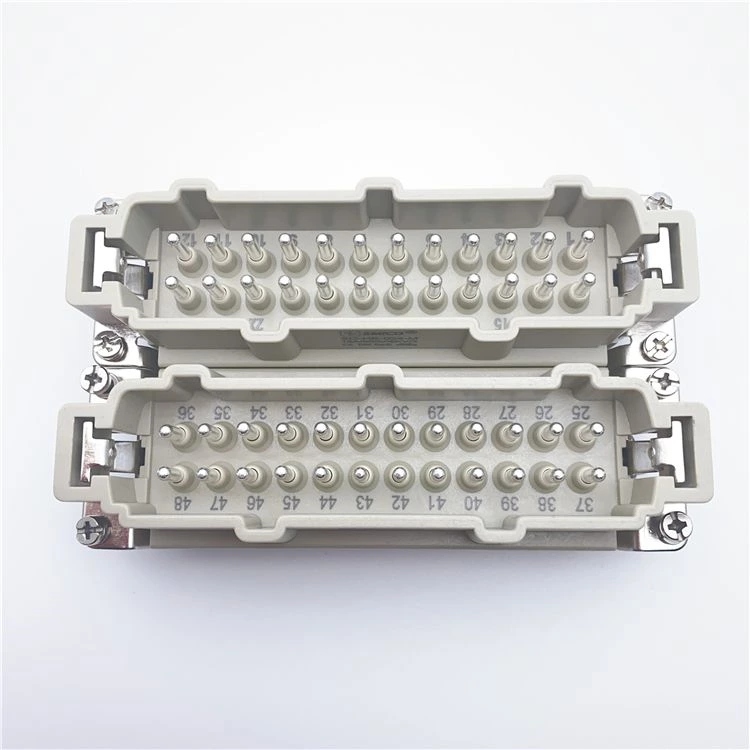

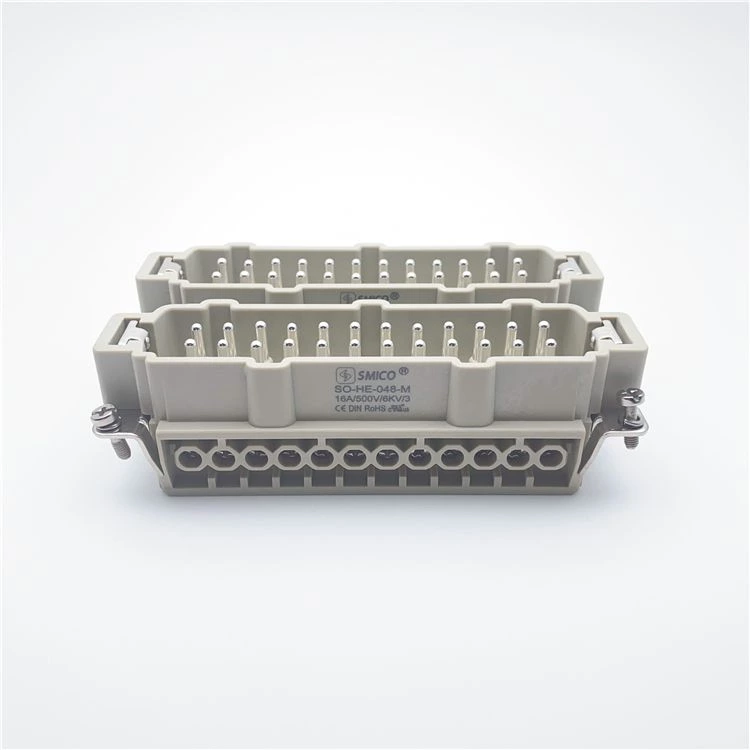

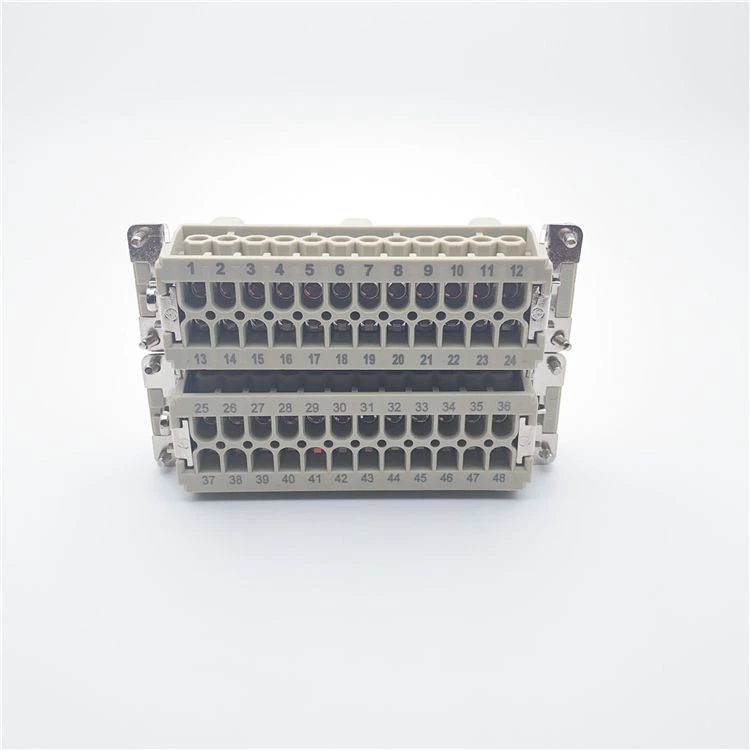

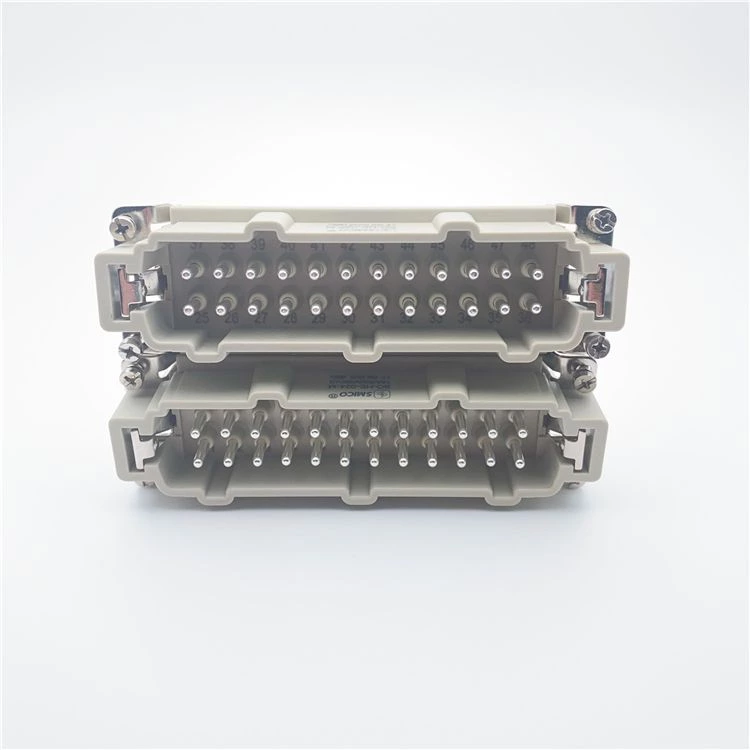

HE-048 Автомобильные электрические разъемы 48-контактные штыревые вставки IP65 для использования в роботах
- Количество контактов:
- 48-контактный
- Номинальный ток:
- 16А
- Часть:
- SO-HE-048-M
- Подробности упаковки:
- Стандартные экспортные коробки
- Срок поставки:
- В течение 7 дней
- Условия оплаты:
- Аккредитив, банковский перевод, Western Union, Paypal
- Способность к поставкам:
- 100000 шт в месяц
- Номинальное напряжение проводника:
- 500В
- Сертификация продукции:
- UL, CUL, CE, ROHS, DMT, IEC-61984
- Номер заказа:
- 09330242611
| Вставки | Подходящая оболочка: 48BHood/Housing |
| Количество контактов | 48 |
| Электрические данные в соответствии с EN 61 984 | |
| ---Номинальный ток | 16А |
| ---Номинальное напряжение проводника | 500В |
| ---Номинальное импульсное напряжение | 6кВ |
| ---Степень загрязнения | 3 |
| ---Степень загрязнения 2 также | 16А 400/690В 6кВ 2 |
| Номинальное напряжение согласно UL/CSA | 600В |
| Сопротивление изоляции | ≥1010 Ом |
| Материал | поликарбонат |
| Предельные температуры | -40℃...+125℃ |
| Воспламеняемость согласно UL 94 | В0 |
| Механический срок службы (циклы сопряжения) | ≥500 |
| Контакты | |
| Материал | медный сплав |
| Поверхность | позолоченный |
| покрытый твердым серебром | |
| Контактное сопротивление | ≤1мОм |
| Винтовой зажим | |
| ---Датчик Ври | 0,14-2,5мм2 |
| ---AWG | 26-14 |
| ---Крутящий момент затяжки/испытания | 0,5Н·м |
| ---Длина зачистки | 7.0мм |
Сверхпрочный соединитель SMICO может использоваться со следующими взаимозаменяемыми компонентами.
Капот и корпус для H48B.
| Поставщик | Вставка штепсельной вилки | Вставка гнезда |
| СМИКО | SO-HE-024-M(1-24) SO-HE-048-M(25-48) | SO-HE-024-F(1-24) SO-HE-048-F(25-48) |
| ЧАС | 09330242601 09330242611 | 09330242701 09330242711 |
| ИЛМЕ | CNEM 24 Т CNEM 24 ТН | КНЕФ 24 Т КНЕФ 24 ТН |
| ТЕ | ||
| ЛАПП ЭПИК | 10.1960 10.2040 | 10.1970 10.2050 |
| ФЕНИКС | 1648296 1584949 | 1648306 1584949 |
| МОЛЕКС | ||
| ВЕЙДМЮЛЛЕР | HDC НЕ 24 МС HDC НЕ 24 МС 25-48 | HDC HE 24 FS HDC HE 24 FS 25-48 |
| ВИЛАНД | 70.310.2402.0 70.310.4840.0 | 70.300.2402.0 70.300.4840.0 |
| АМФЕНОЛ |
Разъемы Heavy Duty (HDC) — это прямоугольные промышленные разъемы, предназначенные для передачи питания, данных и сигнала в самых жестких условиях. В средах с вибрациями, риском пыли, температурными проблемами и механическими ударами наши разъемы HDC представляют собой надежное решение с алюминиевыми корпусами, устойчивыми к камнепадам, со степенью защиты от IP65 до IP69k. Наши разъемы HDC, одобренные в соответствии со стандартом EN/IEC 61984, имеют диапазон от 10 А до 650 А и доступны с количеством контактов до 216.
Портфель HDC состоит из:
- Кожухи, корпуса и основания: доступны с различными степенями защиты IP65, IP67, IP68 и IP69k
- Контактные системы: от 5 А до 650 А с винтовыми, обжимными и пружинными зажимами.
- Вставки: доступны до 216 контактов в одном разъеме для обжима, винтового соединения или зажима в виде клетки
