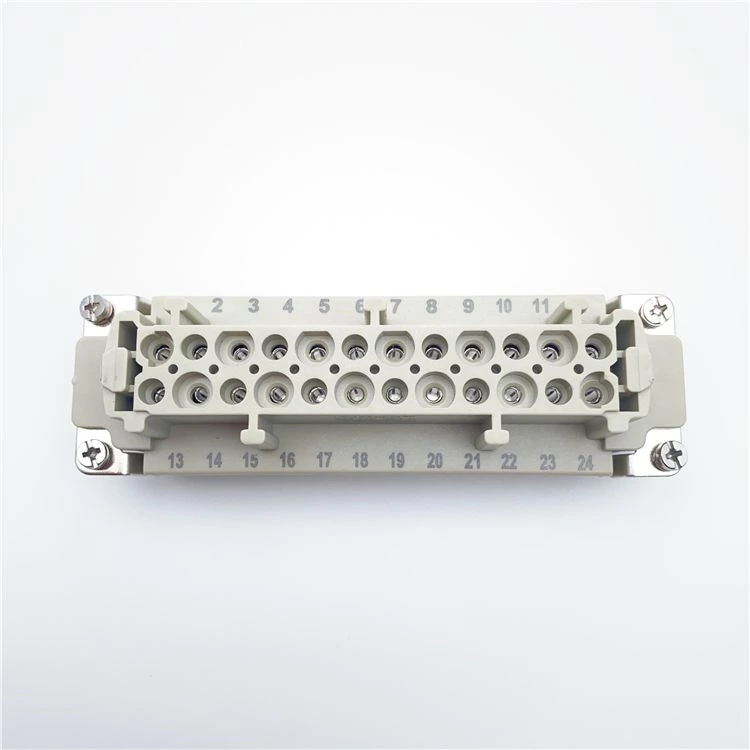

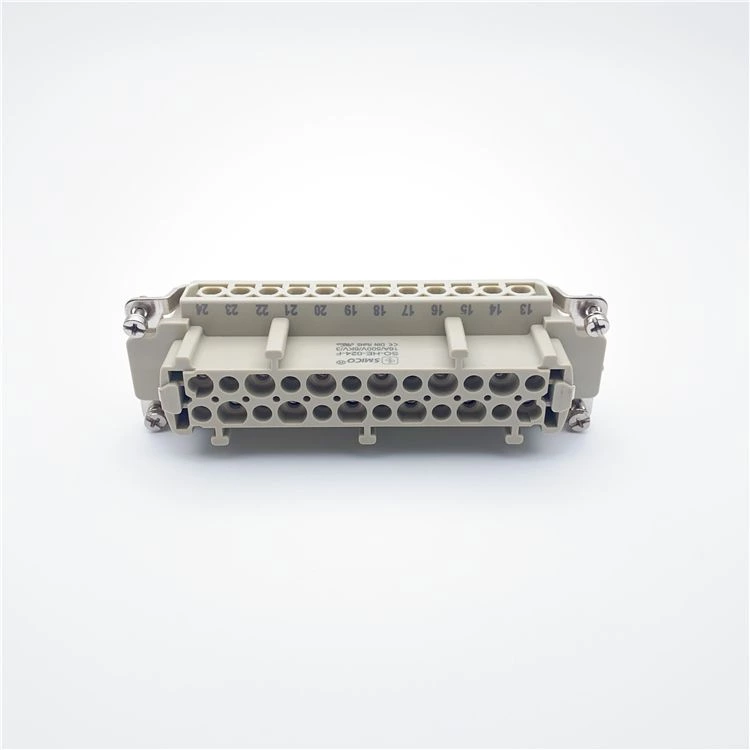

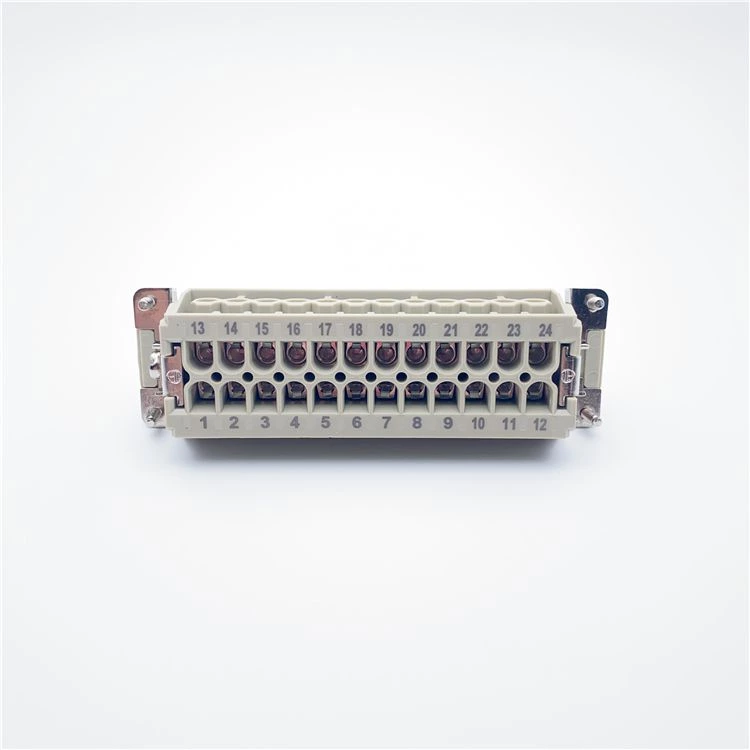

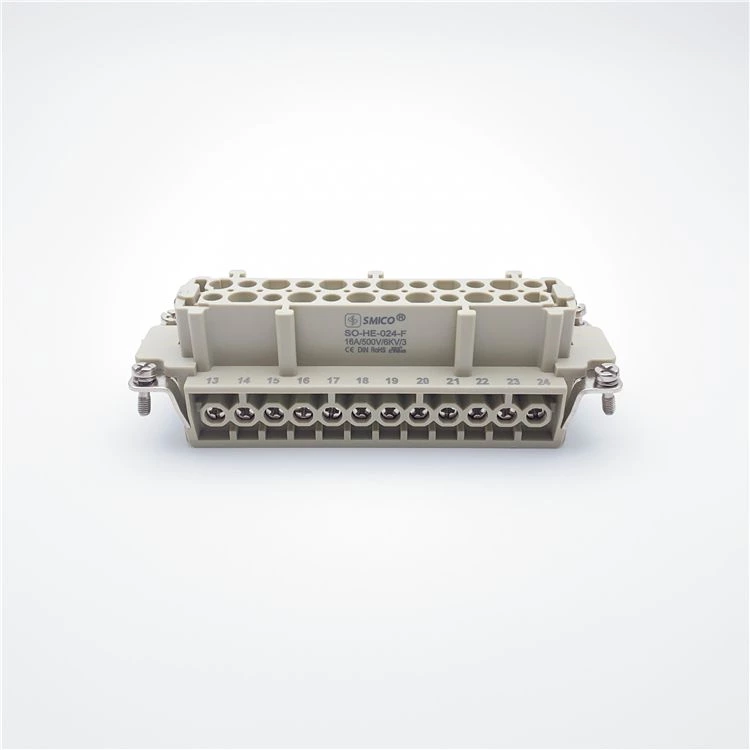

24-контактный сверхпрочный многоконтактный разъем с гнездовой вставкой для горячеканальных систем
- Количество контактов:
- 24-контактный
- Номинальный ток:
- 16А
- Часть:
- SO-HE-024-F
- Подробности упаковки:
- Стандартные экспортные коробки
- Срок поставки:
- В течение 7 дней
- Условия оплаты:
- Аккредитив, банковский перевод, Western Union, Paypal
- Способность к поставкам:
- 100000 шт в месяц
- Номинальное напряжение проводника:
- 500В
- Сертификация продукции:
- UL, CUL, CE, ROHS, DMT, IEC-61984
- Номер заказа:
- 09330242701
24-контактный гнездовой разъем для тяжелых условий эксплуатации с несколькими контактами для горячеканальных систем
24-контактный гнездовой вставной сверхпрочный многоконтактный разъем для горячеканальной системы литья под давлением, в комплект входит 24-контактная коробка и 24-контактные разъемы «папа-мама» и кабели.
24 полюса+PE, 16A, винтовая розетка
| Вставки | Подходящая оболочка: 24BHood/Housing |
| Количество контактов | 24 |
| Электрические данные в соответствии с EN 61 984 | |
| ---Номинальный ток | 16А |
| ---Номинальное напряжение проводника | 500В |
| ---Номинальное импульсное напряжение | 6кВ |
| ---Степень загрязнения | 3 |
| ---Степень загрязнения 2 также | 16А 400/690В 6кВ 2 |
| Номинальное напряжение согласно UL/CSA | 600В |
| Сопротивление изоляции | ≥1010 Ом |
| Материал | поликарбонат |
| Предельные температуры | -40℃...+125℃ |
| Воспламеняемость согласно UL 94 | В0 |
| Механический срок службы (циклы сопряжения) | ≥500 |
| Контакты | |
| Материал | медный сплав |
| Поверхность | позолоченный |
| покрытый твердым серебром | |
| Контактное сопротивление | ≤1мОм |
| Винтовой зажим | |
| ---Датчик Ври | 0,14-2,5мм2 |
| ---AWG | 26-14 |
| ---Крутящий момент затяжки/испытания | 0,5Н·м |
| ---Длина зачистки | 7.0мм |
Сверхпрочный соединитель SMICO может использоваться со следующими взаимозаменяемыми компонентами.

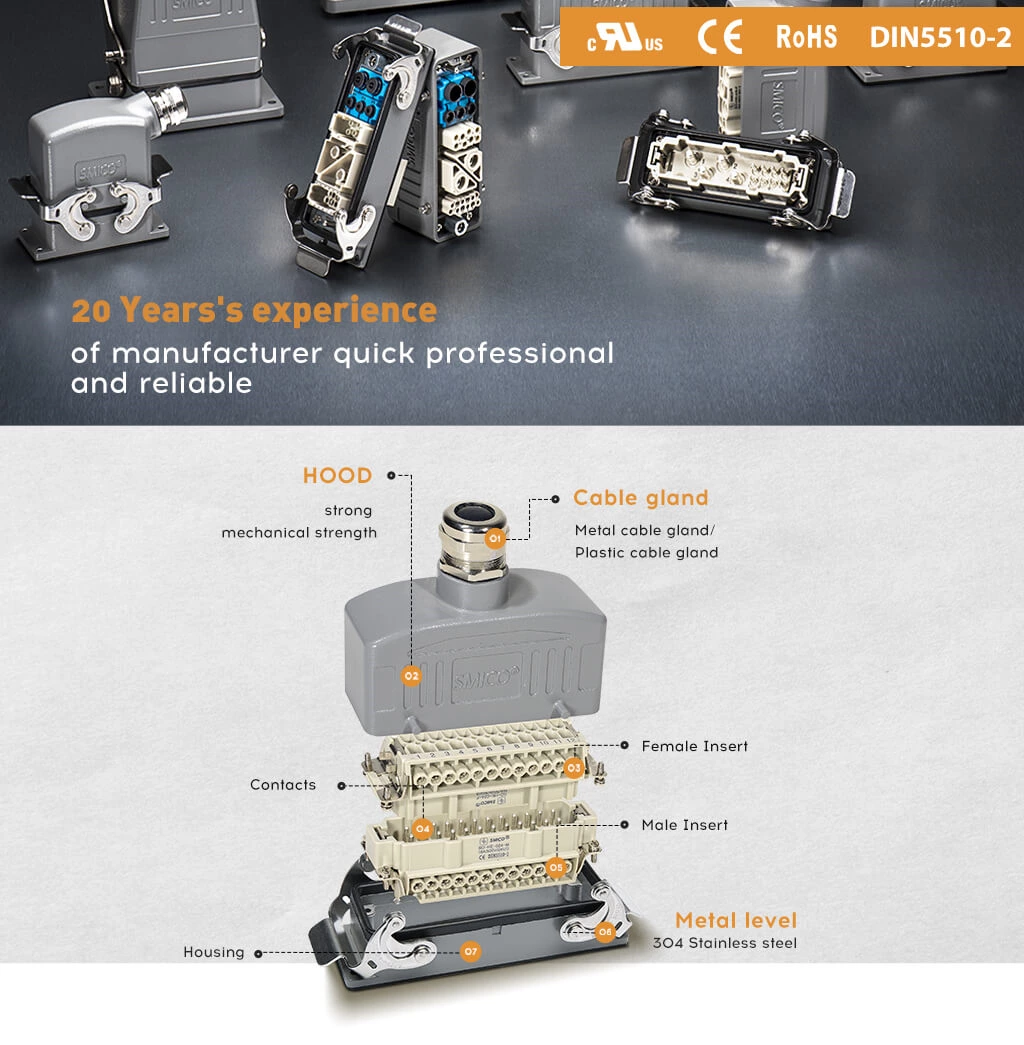

Капот и корпус для H24B.
| Поставщик | Вставка штепсельной вилки | Вставка гнезда |
| СМИКО | SO-HE-024-M | SO-HE-024-F |
| ХАРТИНГ | 09330242601 | 09330242701 |
| ИЛМЕ | CNEM 24 Т | КНЕФ 24 Т |
| ТЕ | ||
| ЛАПП ЭПИК | 10.1960 | 10.1970 |
| ФЕНИКС | 1648296 | 1648306 |
| МОЛЕКС | ||
| ВЕЙДМЮЛЛЕР | HDC HE 24 МС | HDC HE 24FS |
| ВИЛАНД | 70.310.2402.0 | 70.300.2402.0 |
| АМФЕНОЛ |
Приложения
- Машины
- Автоматизация
- Робототехника
- Железнодорожный
- Распределение энергии
- Возобновляемая энергия
- Строительная техника
- Профессиональный свет и звук
Сверхпрочные разъемы, также известные как сверхпрочные разъемы HDC, авиационные разъемы, широко используются в строительной технике, текстильном оборудовании, упаковочном и печатном оборудовании, табачном оборудовании, роботах, железнодорожном транспорте, горячеканальных системах, электричестве, автоматизации и т. д., где требуются электрические и сигнальные соединения в устройстве.
Функция сверхпрочного соединителя
1. Электрическая изоляция между разъемами для предотвращения помех между сигналами.
2. Зафиксируйте положение разъема, обеспечивающее удобство подключения и отключения, а также устойчивость положения.
3. Обеспечьте механическую защиту и поддержку корпуса вставки.
4. Изолируйте соединитель от среды применения, уменьшите загрязнение окружающей среды и коррозию соединителя, а также продлите срок службы соединителя.
Преимущества сверхпрочных разъемов
1. Осуществление предварительной установки, предварительная установка большого количества сложных цепей, что может значительно повысить эффективность установки оборудования и снизить количество ошибок при монтаже проводки.
2. Сверхпрочный разъем обеспечивает высокоинтегрированное соединение, а многочисленные методы комбинирования максимально эффективно используют пространство оборудования.
3. Сверхпрочный соединитель Соединитель удобно и эффективно реализует модульную структуру каждого функционального шаблонного блока в оборудовании, так что оборудование можно удобно и безопасно транспортировать, устанавливать, обслуживать и ремонтировать. Соединители широко используются в области передачи и распределения электроэнергии.
4. Высокий уровень защиты (IP65, IP68), обеспечиваемый сверхпрочным разъемом, несравним с преимуществами системы подключения оборудования в суровых условиях. Обеспечивает эффективную защиту в суровых условиях, таких как песок, пыль, дождь, холод, лед и снег, а также масляные загрязнения.
Метод подключения сверхпрочного разъема
1. Ослабьте винт отверткой, вставьте провод в боковое отверстие вставки, а затем затяните винт.
2. Чтобы установить верхнюю оболочку сверхпрочного соединителя, открутите отверткой крепежные винты вставки, вставьте вставку в верхнюю оболочку, а затем затяните крепежные винты.
3. Для установки нижней оболочки сверхпрочного соединителя используйте тот же метод фиксации нижней оболочки и вставьте верхнюю оболочку и нижнюю оболочку вставленного корпуса друг в друга.
