Предохранители SMICO Power Cutout для наружного распределения

Предохранители SMICO Power Fuses особенно подходят для защиты трансформаторов, конденсаторных батарей и кабелей на наружных распределительных подстанциях до 34,5 кВ. Они включают в себя прецизионные, не повреждаемые серебряные или никель-хромовые плавкие элементы с характеристиками время-ток, которые являются точными и постоянно точными — гарантируя не только надежную работу, но и постоянную надежность планов координации системы.

Благодаря предохранителям SMICO Power Fuses устройства на стороне источника могут быть настроены на более быструю работу, чем это возможно с другими предохранителями или автоматическими выключателями, тем самым обеспечивая лучшую защиту системы без ущерба для координации.

Функции:

Силовые предохранители SM-20, рассчитанные на непрерывный ток 200 ампер, используют плавкие предохранители SM-20. Эти плавкие предохранители предлагаются с различными номиналами ампер, с пятью различными скоростями плавкой вставки типа «K», стандартной, медленной, очень медленной и «DR». Они обеспечивают разрывные характеристики до 14 000 ампер симметрично при 60 Гц.

Силовые предохранители SM-40, рассчитанные на непрерывный ток 400 ампер, используют плавкие предохранители SM-40. Эти плавкие предохранители также предлагаются с различными номиналами ампер, с четырьмя различными скоростями — плавкая вставка типа «K», стандартная, медленная и очень медленная. Они обеспечивают разрывные характеристики до 25 000 ампер симметрично при 60 Гц.

Этот широкий выбор номиналов ампер и скоростей позволяет производить близкое слияние для достижения максимальной защиты и оптимальной координации. Силовые предохранители SM-20 и SM-40 производятся в соответствии с системой качества, сертифицированной по ISO9001:2000.

Прерывание из-за неисправности:

Быстрое, положительное прерывание короткого замыкания достигается в плавких предохранителях SMU-20 и SMU-40 за счет высокоскоростного удлинения дуги в канале, облицованном твердым материалом, и эффективного деионизирующего действия газов, образующихся в результате термической реакции твердого материала из-за тепла замкнутой дуги. Результирующая высокая скорость напряжения восстановления диэлектрика более чем соответствует напряжению переходного восстановления цепи.

Вот как это работает

1. Перегрузка по току расплавляет плавкий элемент, показанный ниже. Натяжной провод разрывается, вызывая дугу.
2. Освобожденная сила приводной пружины ускоряет дугогасительный стержень вверх, вызывая быстрое удлинение дуги в канале, облицованном твердым материалом. В условиях максимального отказа тепло от ограниченной дуги заставляет твердый материал в нижней части большого диаметра камеры гашения дуги подвергаться термической реакции, генерируя турбулентные газы и эффективно увеличивая диаметр канала, так что энергия дуги высвобождается с мягким выхлопом. В условиях низкого или среднего отказа дуга гаснет в верхней части камеры гашения дуги малого диаметра, где деионизирующие газы эффективно концентрируются для эффективного гашения дуги.
3. Продолжающееся движение дугогасительного стержня вверх после гашения дуги приводит к проникновению активирующего штифта через верхнее уплотнение, что вызывает принудительное отключение предохранителя.

Плавкий элемент предохранителей SM

Предохранители SM Cutout оснащены серебряными или предварительно напряженными никель-хромовыми токочувствительными элементами, которые протягиваются через прецизионные штампы до очень точных диаметров. Они имеют конструкцию без пайки, впаяны в свои клеммы. Характеристики времени плавления-тока точны, с общим допуском тока плавления всего 10% по сравнению с допуском 20% многих предохранителей.

Эти особенности конструкции и дизайна гарантируют, что блоки предохранителей SM Cutout Fuse Units будут соответствовать своим характеристикам время-ток на постоянной основе. Блоки предохранителей SM Cutout Fuse Units устойчивы к коррозии и не повреждаются. Возраст, вибрация и скачки напряжения, которые нагревают элемент почти до точки разрыва, не повлияют на их характеристики.

Неповреждаемость предохранителей SM Cutout обеспечивает следующие важные преимущества:

• Превосходная защита трансформатора. Вы можете установить предохранитель вблизи тока полной нагрузки трансформатора и таким образом защититься от широкого спектра неисправностей вторичной стороны.
• Более высокий уровень непрерывности обслуживания. «Утечки» (ненужные операции с предохранителями) исключены.
• Тесная координация с другими защитными устройствами. Никаких «зон безопасности» или «допусков отступа» не требуется для опубликованных TCCs для защиты элемента от повреждения.
• Экономия при эксплуатации. Нет необходимости заменять неперегоревшие предохранители-компаньоны при подозрении на повреждение после срабатывания предохранителя.

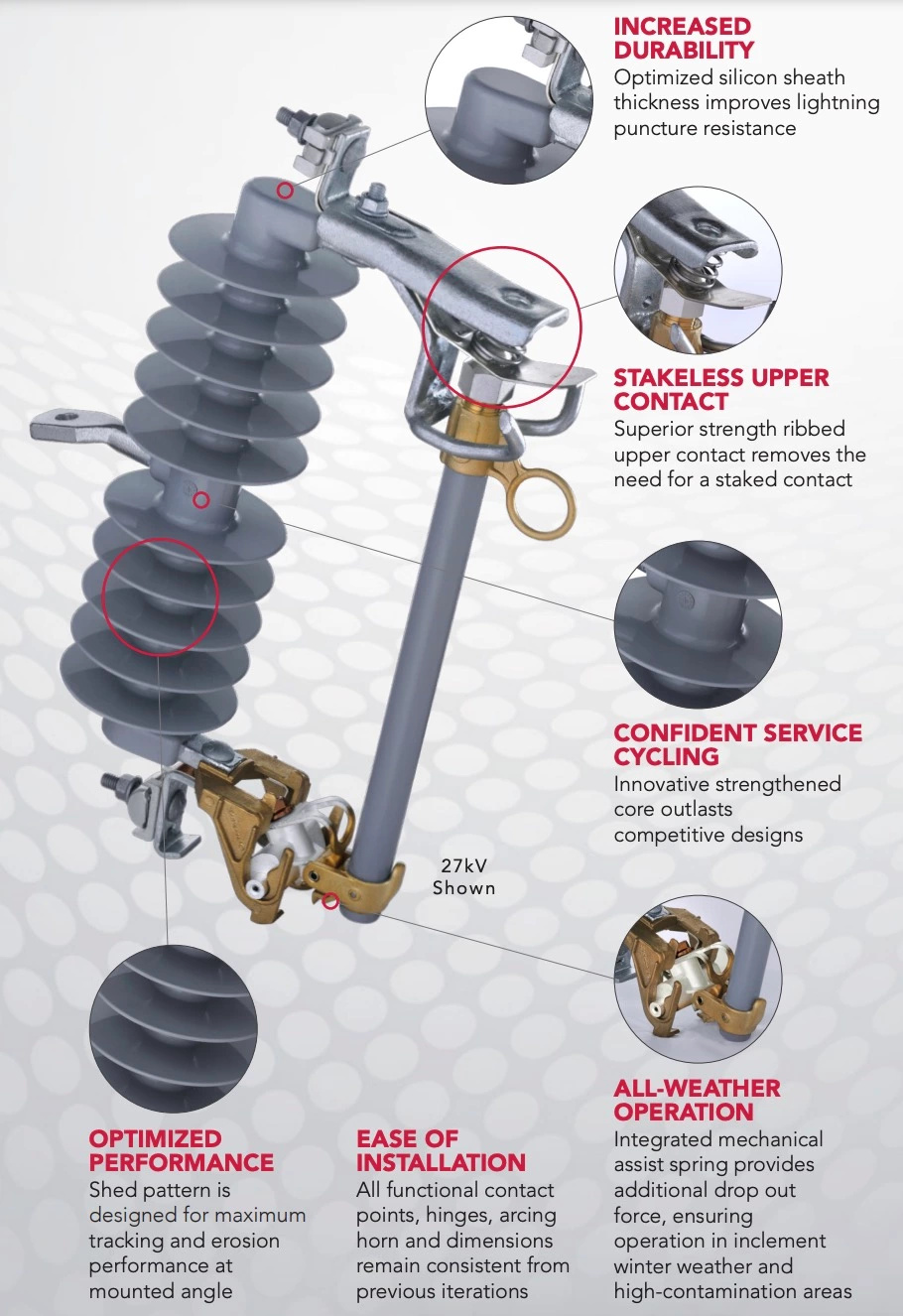

ОСОБЕННОСТИ МОНТАЖА ПРЕДОХРАНИТЕЛЯ SMICO POWER:
