Китай 11kV предохранитель высокого напряжения завод

Обзор выключателя предохранителя

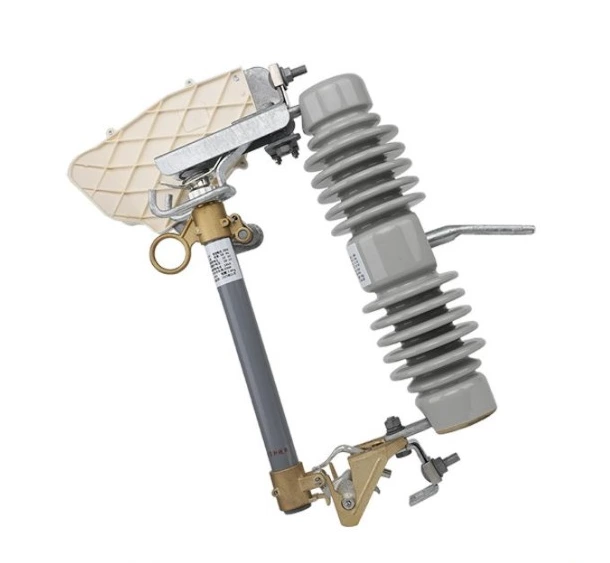

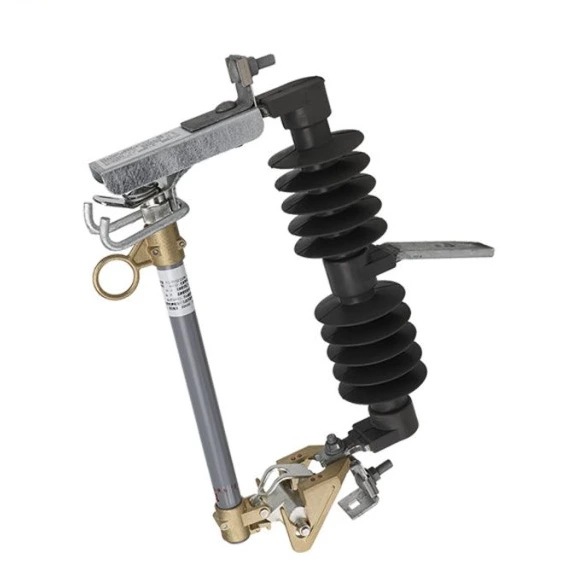

Предохранитель Drop Cutout — это наружное высоковольтное защитное устройство, используемое в основном на стороне высокого напряжения распределительных трансформаторов или ответвлений линий. Он служит для защиты от короткого замыкания и перегрузки, а также для переключения тока нагрузки для трансформаторов и линий.

Выключатель предохранителя состоит из изолирующего основания, неподвижного контакта, подвижного контакта и трубки предохранителя.

Как работает предохранитель-предохранитель?

Плавкий предохранитель срабатывает при закрытом положении трубки предохранителя, которое поддерживается натяжением проволоки предохранителя.

При возникновении неисправности ток короткого замыкания быстро расплавляет предохранительную проволоку, образуя электрическую дугу. Дугогасительная трубка нагревается и выделяет газ, создавая высокое давление внутри трубки, что заставляет дугу удлиняться и быстро гаснуть.

При расплавлении предохранительная проволока ослабляет натяжение, в результате чего нижний подвижный контакт опускается вниз, а трубка предохранителя падает, создавая видимое открытое положение.

Для отключения нагрузки изолированный стержень тянет подвижный контакт, который разъединяет вспомогательный контакт, создавая дугу, которая гаснет, когда ток достигает нуля.

Коммерческие преимущества предохранителя Drop Cutout

1. Высокая механическая интенсивность и надежная конструкция : обеспечивает безопасную эксплуатацию линии.

2. Хорошая устойчивость к загрязнениям : требует минимального обслуживания в загрязненных зонах.

3. Устойчивость к кислотам и щелочам : обеспечивает отличную термостойкость, старение и электрическую стойкость.

4. Хорошая хрупкость : высокая сейсмостойкость, позволяющая избежать аварий с разрушением.

5. Простота установки : конструкция с кольцом большого диаметра обеспечивает удобство установки и эксплуатации.

Техническая информация о выключателе предохранителя

Применение выключателя предохранителя​​

1. Защита трансформаторов

Трансформаторы имеют жизненно важное значение для регулирования уровней напряжения между высоковольтными линиями электропередачи и низковольтными распределительными линиями. Предохранители с автоматическим отключением защищают эти трансформаторы от токов, превышающих их мощность, что может привести к перегреву и выходу из строя.

2. Защита линии

Автоматические выключатели с плавкими предохранителями защищают распределительные линии от сверхтоков, вызванных такими неисправностями, как замыкания на землю или короткие замыкания, обеспечивая стабильное и надежное электроснабжение.

3. Безопасность оборудования

Помимо трансформаторов и линий, автоматические выключатели с плавкими предохранителями играют важную роль в защите различного электрооборудования от перегрузки по току, обеспечивая тем самым долговечность и снижая затраты на техническое обслуживание.

Меры предосторожности при использовании предохранителя с функцией отключения при падении

1. Правильный выбор и расчет : убедитесь, что размер соответствует рабочему току системы и конкретным потребностям защиты оборудования.

2. Регулярные проверки : периодические проверки на предмет износа, повреждений или загрязнения для поддержания целостности системы.

3. Правила безопасного обращения : К работе с высоковольтными предохранителями допускается только квалифицированный персонал с использованием надлежащего защитного оборудования и процедур.

4. Экологические факторы : при установке следует учитывать местные условия, такие как экстремальные температуры и влажность, чтобы обеспечить надежную работу.

Условия эксплуатации предохранителя с функцией отключения при срабатывании

1. Температура окружающей среды: -40℃ ~+40℃;

2. Относительная влажность воздуха: среднесуточное значение не более 95%, а среднемесячное значение не более 90%;

3. Место установки: высота над уровнем моря не превышает 1000 м;

4. Скорость ветра: не более 35 м/с;

5. Толщина ледяного покрова: не более 10 мм;

6. Место установки: не должно быть риска возгорания, взрыва, химической коррозии и сильной вибрации;

7. Интенсивность землетрясения: не более 8 баллов;

8. Не подходит для мест с опасностью возгорания или взрыва, мест с сильной вибрацией или ударами, мест с наличием токопроводящих и химических газов, а также мест с сильным загрязнением и солевым туманом.
