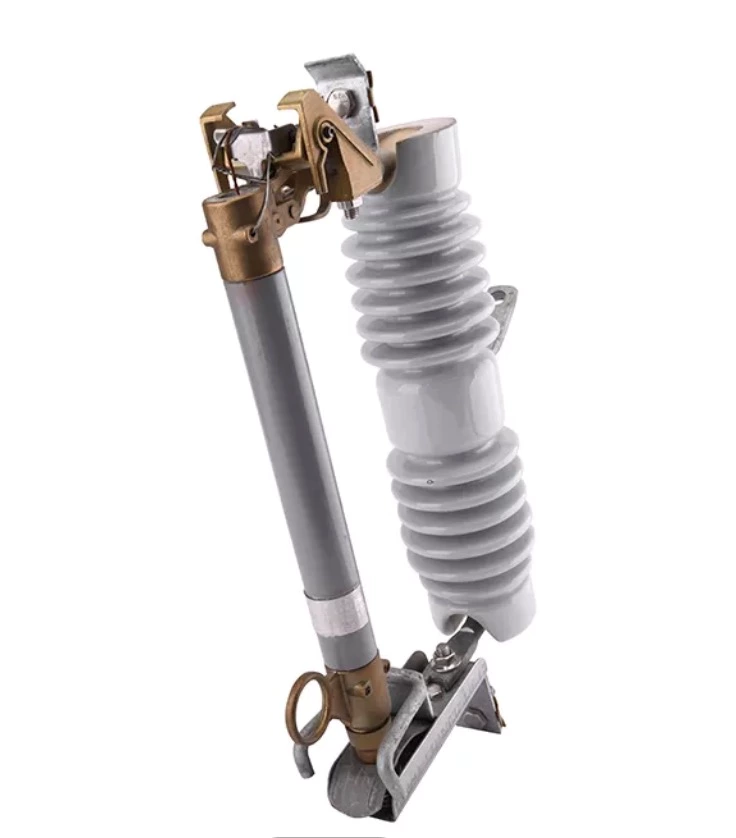

Фарфоровые предохранители SMICO предназначены для использования в системах распределения электроэнергии и коммунальных воздушных линий электропередач для обеспечения защиты от сверхтоков и визуальной индикации работы предохранителя. Защита от сверхтоков защищает электрическую систему от чрезмерных токов, возникающих в ненормальных условиях, таких как перегрузки линии или оборудования, неисправности или отказы оборудования. Наши фарфоровые предохранители имеют цельный сердечник, защищенный от птиц, цельный фарфоровый корпус.

• Отлично подходит для засушливых условий.
• Длительная история доказанной эффективности

Функции

• Цельный фарфоровый корпус Solid Core, защищенный от птиц
• Новый прочный верхний контакт с углублением предотвращает чрезмерное закрытие
• Конструкция с многоразовым колпачком трубки предохранителя исключает дополнительные расходы на замену колпачка трубки предохранителя

Параметры

• Кронштейны — версии NEMA и расширенные версии
• Соединители проводников — конструкции с параллельными пазами или рым-болтами
• Конструкции лезвий для коммутационных приложений

Установка плавкой вставки (предохранители без дугогасительного стержня)

Шаг 1. Вручную затяните контактную кнопку на предохранителе и осторожно выпрямите кабель.

Шаг 2. Снимите колпачок с верхнего наконечника узла трубки предохранителя. Вставьте предохранительную вставку, кабельным концом вперед, в верхнюю часть узла трубки предохранителя и извлеките ее с нижнего конца.

Шаг 3. Установите крышку трубки предохранителя на верхнюю обойму трубки предохранителя и надежно затяните крышку с помощью гаечного ключа. Ослабьте зажимную гайку кабеля на цапфе. Смотрите рисунок 2а.

Шаг 4. Полностью поверните плавник вокруг своей оси до упора (ощущается сильное сопротивление). Смотрите рисунок 2а. Удерживайте плавник в этом положении и пропустите кабель через канал плавника и вокруг резьбовой шпильки по часовой стрелке, как показано на рисунке 2b. Поддерживайте натяжение кабеля плавкой вставки и надежно затяните зажимную гайку кабеля с помощью гаечного ключа. Не перетягивайте зажимную гайку кабеля.

Шаг 5. Обрежьте излишки кабеля на расстоянии 1/2 дюйма (13 мм) от гайки.

Установка и закрытие трубки предохранителя

Только квалифицированные лица должны эксплуатировать, проверять или обслуживать предохранительный выключатель. Такие квалифицированные лица должны носить защитное снаряжение, такое как резиновые перчатки, каска, защитные очки, светоотражающая одежда и т. д., в соответствии с установленными правилами техники безопасности и быть обучены надлежащему уходу за ними.

Шаг 1. После установки предохранительной вставки, как описано в предыдущих разделах, вставьте зубец крючка в отверстие под полосой литья цапфы. Или, как альтернатива, вставьте зубец в отверстие замочной скважины в полосе литья цапфы.

Шаг 2. Вставьте трубку предохранителя в шарнир выреза предохранителя, как показано на рисунке 3, и отсоедините крючок.

Шаг 3. Вставьте зубец крючкообразной палки в тяговое кольцо на верхнем наконечнике трубки предохранителя и поверните трубку предохранителя примерно на 45º от полностью закрытого положения. Затем, глядя в сторону от выреза предохранителя, энергичным толчком переместите трубку предохранителя в закрытое положение. Осторожно отсоедините крючкообразную палку, стараясь не открыть трубку предохранителя.
