Предохранитель APDM для установки на столб

Предохранитель APDM для установки на столб

Основная функция SMICO APDM 160A разъединителя предохранителя на столбе для предохранительной вставки NH заключается в защите и отключении сети во время неисправностей, и специально разработан для переключения под нагрузкой. Переключатель обеспечивает надежную среду для отключения и защиты полностью изолированной сети с открытым проводом. Предохранитель-переключатель универсален и идеально подходит для установки непосредственно на столбы, трансформаторы и траверсы.

Функции:

* Предназначен для коммутации полной нагрузки с помощью плавких вставок или разъединительных ножей до номинального тока.

* Интегрированное крепление и уникальная модульная конструкция позволяют устанавливать один, два, три или более коммутаторов вместе для удовлетворения требований систем SP, TP или TPN.

* Полностью изолированный, изготовлен из коррозионно-стойкого, ударопрочного, устойчивого к атмосферным воздействиям и ультрафиолетовому излучению полиамидного состава, армированного стекловолокном, с высоким содержанием стекла, подходящего для стабильной работы в неблагоприятных климатических условиях.

* Верхний корпус выключателя шарнирно соединен с нижним корпусом и может быть вынут с помощью изолированного рабочего стержня, что позволяет производить замену предохранителей с уровня земли.

* Возможность объединения ряда закрылков для одновременной работы.

* Контакты, изготовленные из меди марки ETP с соответствующим покрытием, жестко закреплены в корпусе независимо от клеммных болтов. В стандартной версии предусмотрено одинарное входящее и двойное исходящее подключение.

* Для отображения состояния перегоревшего предохранителя предусмотрены электрические и механические индикаторы предохранителей.

* В комплект поставки входят монтажный зажим и винт с квадратной головкой для удобства монтажа.

Миниатюрная версия

Также доступна миниатюрная версия со всеми перечисленными функциями и неоновым индикатором для индикации состояния перегоревшего предохранителя.

Конструкция относительно компактна, легка, но прочна и выдерживает неблагоприятные климатические условия в соответствии с уровнем загрязнения 3 и техническими характеристиками IEC-60947 – 1 и 3.

Возможен выбор варианта завершения, отвечающего любым требованиям.

Основная функция выключателя предохранителя на столбе 160 А

Доступны прекращения

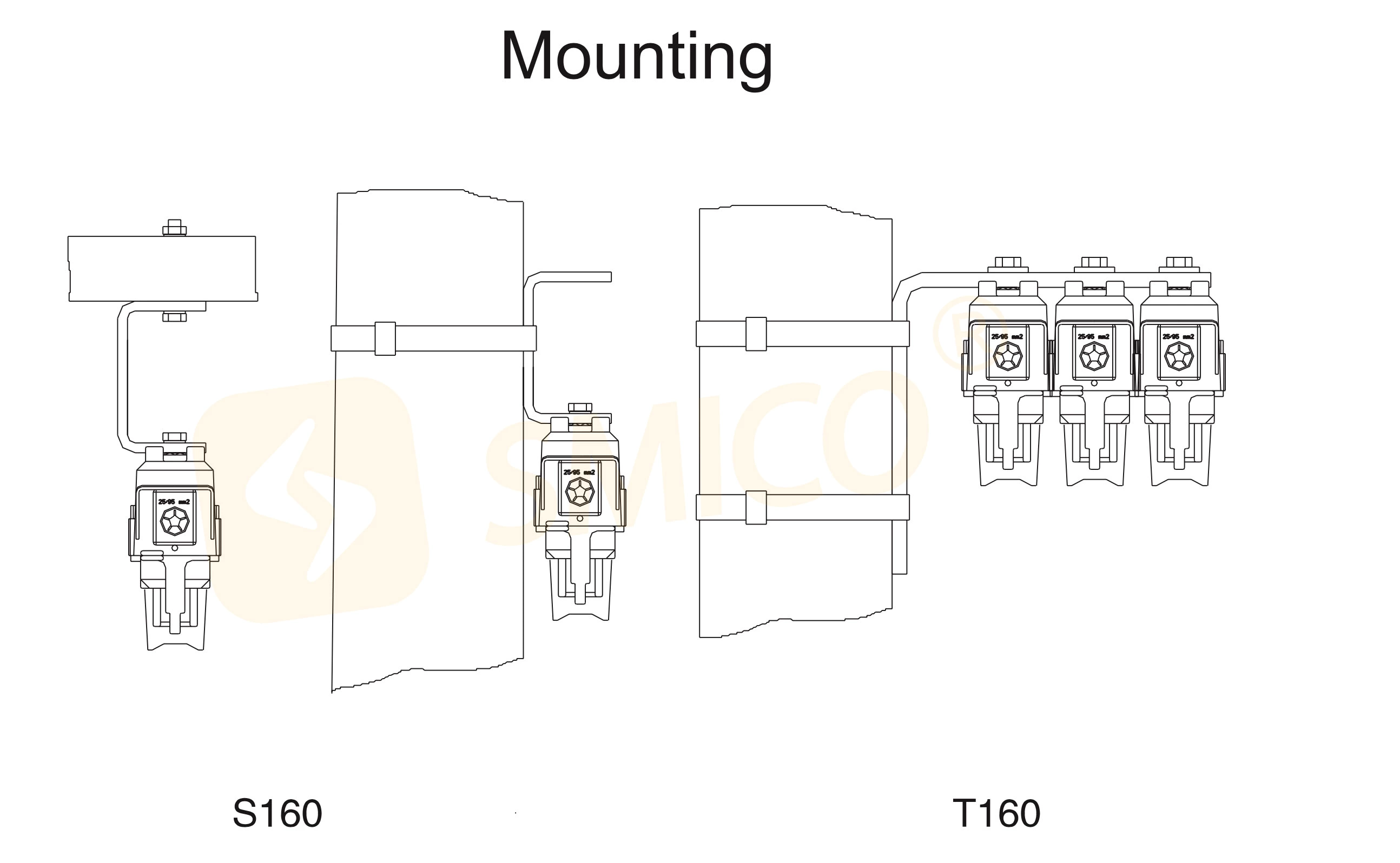

В зависимости от требований заказчика мы можем поставлять разъединители-предохранители с болтовым, столбовым или V-образным креплением.

Типовые испытания:

Предохранительный выключатель прошел всесторонние типовые испытания в соответствии с IEC 60947, части 1 и 3.

Технические характеристики:

APDM 160 - Униполярный разделитель NH Hasta 160 AОписание общееНатяжениеНивь напряженияЧастотаКатегория использованияКоррекция кратковременной продолжительности (1 с)Динамическая корректировка (крест) Емкость прерыванияПесоГрадо де Рабочая защита с плавкими предохранителями и катушками500 В1000 В50/60 Гц160 A250 AAC22B3,2 KA25 KA100 KA 600 gIP 24APR160(с поддержкой HAPRS160)APR3160(трехполюсная монофазная апертура)Esquemasde Технические характеристики монтажаПодробное описание подключения IP24CONEXION POR TERMINALCONEXION POR CONECTORel seccionador APR 160 представляет собой оборудование для защиты и маниографии в линиях нижнего натяжения, предназначенных для использования с плавкими предохранителями NH 00, защищенными от повреждений на линиях. хаста 160 ампер. Изготовленный из переформованного полиамида с видимым волокном, скомпонуйте все требования, необходимые для его установки и эксплуатации в темпераментном режиме; Модель APDM 160 предназначена для надежного подключения и работы с током 250 ампер. Модель APDM 160 является стандартной для подключения к клеммам во внутренней форме и безопасности, поэтому можно потребовать запроса на подключение к разъемам. (De acuerdo a los requerimientos de la IEC 60947) Секция плавкого предохранителя APDM160 имеет следующие характеристики, включая: подключение внутреннего светового индикатора срабатывания предохранителя, индикатора установки предохранителя в стационарное соединение, возможного подключения на участке надежная фиксация секций в форме биполярного, трехполярного, тетраполярного и т. д. ojales adecuados для корректировки и безопасности работы апертуры и сьерры, монтажа и демонтажа портативного крана
