Медные клеммные колодки M5 серии T008
- Диапазон проводников:
- 59,5мм-155,5мм
- Стандарт:
- МЭК 60947-7-1
- Болт:
- Оцинкованная сталь
- Напряжение:
- 500В
- Момент затяжки:
- 2-3 морских мили
- Рабочая температура:
- -40～+85℃
- Цвет:
- Серо-голубой
- Подробности упаковки:
- Картон
- Сертификация:
- ЭТОТ
Клеммная колодка
| Материал | ПА66 |
| Степень огнестойкости | VO |
| Металлический материал | Латунь никелированная |
Функции
Клеммная колодка с винтовым зажимом.
Каждая клемма изолирована от следующей, что предотвращает беспорядок в цепи.
Установочные винты обеспечивают надежный контакт проводов и помогают предотвратить случайный контакт с клеммами.
Используется для соединения проводов бытовой техники, электронных схем, машин и т. д.
С синим нейтральным и зеленым типом PE
Номер по каталогу
Т008
Сертификаты
Материал
| Пути | 3/4/5/6/7/8/10/12/15 |
| Спецификация | 7X10 |
| Винты | М5 |
| Диаметр | 6.5 |
| Жилье | ПА66/В-0 |
| Крышка | ПК |
| Дирижер | Латунь с луженым покрытием |

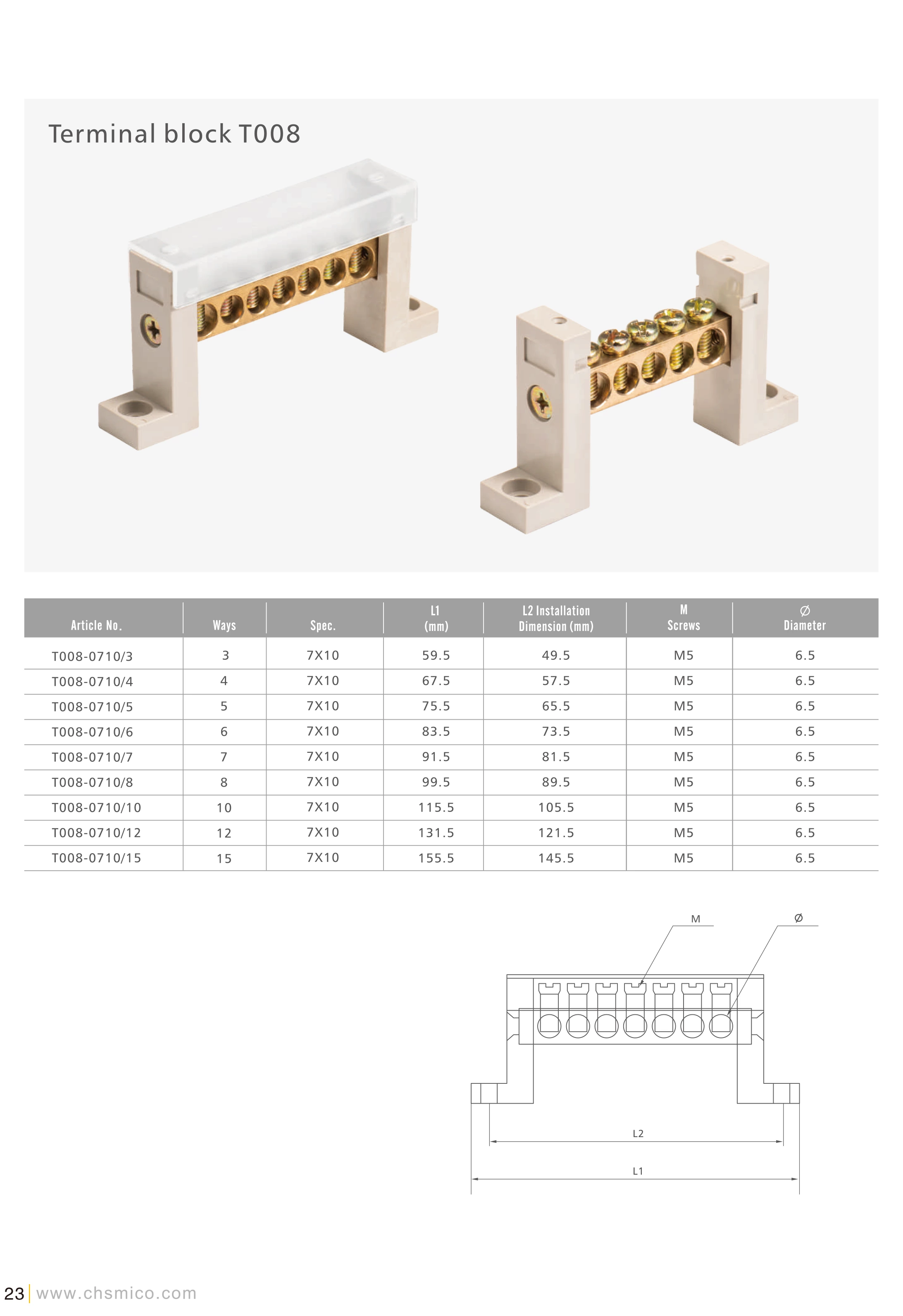

| Пути | Проводник Т008 | Д1(мм) | Д2(мм) | спецификация | Винты | Диаметр |
| 3 | 0710/3 | 59.5 | 49,5 | 7X10 | М5 | 6.5 |
| 4 | 0710/4 | 67,5 | 57,5 | 7X10 | М5 | 6.5 |
| 5 | 0710/5 | 75,5 | 65,5 | 7X10 | М5 | 6.5 |
| 6 | 0710/6 | 83,5 | 73,5 | 7X10 | М5 | 6.5 |
| 7 | 0710/7 | 91,5 | 81,5 | 7X10 | М5 | 6.5 |
| 8 | 0710/8 | 99,5 | 89,5 | 7X10 | М5 | 6.5 |
| 10 | 0710/10 | 115,5 | 105.5 | 7X10 | М5 | 6.5 |
| 12 | 0710/12 | 131,5 | 121,5 | 7X10 | М5 | 6.5 |
| 15 | 0710/15 | 155,5 | 145,5 | 7X10 | М5 | 6.5 |
Электрическая дата
| Стандарты | МЭК 60947-7-1 |
| Напряжение(В) | 500 |
| Ток(А) | 125 |
| Icw(КА) | 4.5 |
| Ипк(КА) | 20 |
Диаграммы
