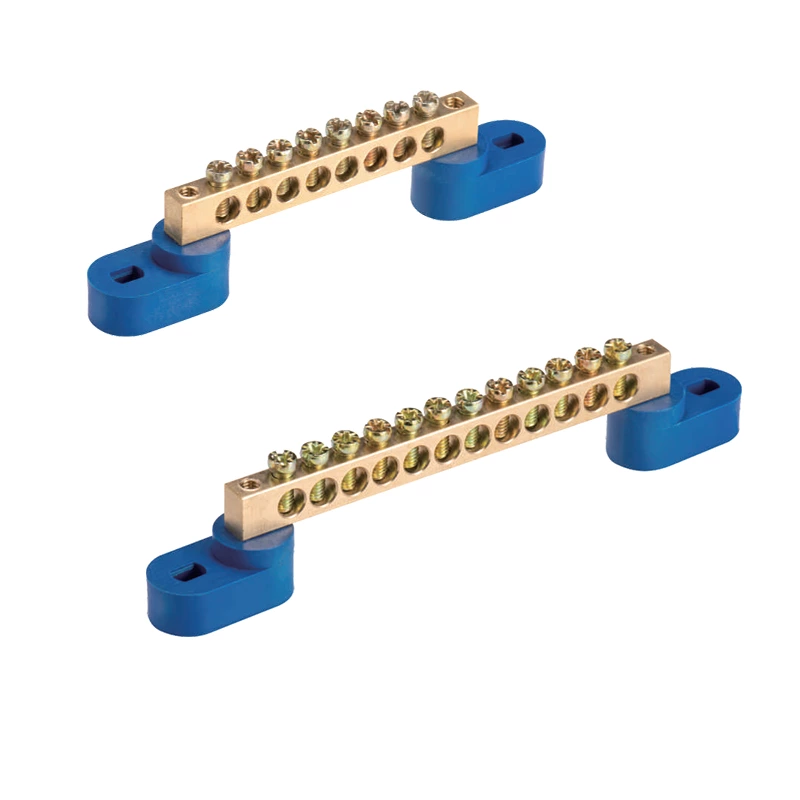

Медные клеммные колодки T002 Разъем для распределительной коробки
- Диапазон проводников:
- 63,5мм-178мм
- Стандарт:
- МЭК 60947-7-1
- Болт:
- Оцинкованная сталь
- Напряжение:
- 500В
- Момент затяжки:
- 2-3 морских мили
- Рабочая температура:
- -40～+85℃
- Цвет:
- Серо-голубой
- Подробности упаковки:
- Картон
- Сертификация:
- ЭТОТ
Клеммная колодка
| Материал | ПА66 |
| Степень огнестойкости | VO |
| Металлический материал | Латунь никелированная |
Функции
Клеммная колодка с винтовым зажимом.
Каждая клемма изолирована от следующей, что предотвращает беспорядок в цепи.
Установочные винты обеспечивают надежный контакт проводов и помогают предотвратить случайный контакт с клеммами.
Используется для соединения проводов бытовой техники, электронных схем, машин и т. д.
С синим нейтральным и зеленым типом PE
Номер по каталогу
Т002
Сертификаты
Материал
| Пути | 4/6/8/10/12/14/16/18 |
| Спецификация | 6X9/8X12 |
| Винты | М4 М5 |
| Диаметр | 5.2/6.0 |
| Жилье | ПА66/В-0 |
| Крышка | ПК |
| Дирижер | Латунь с луженым покрытием |

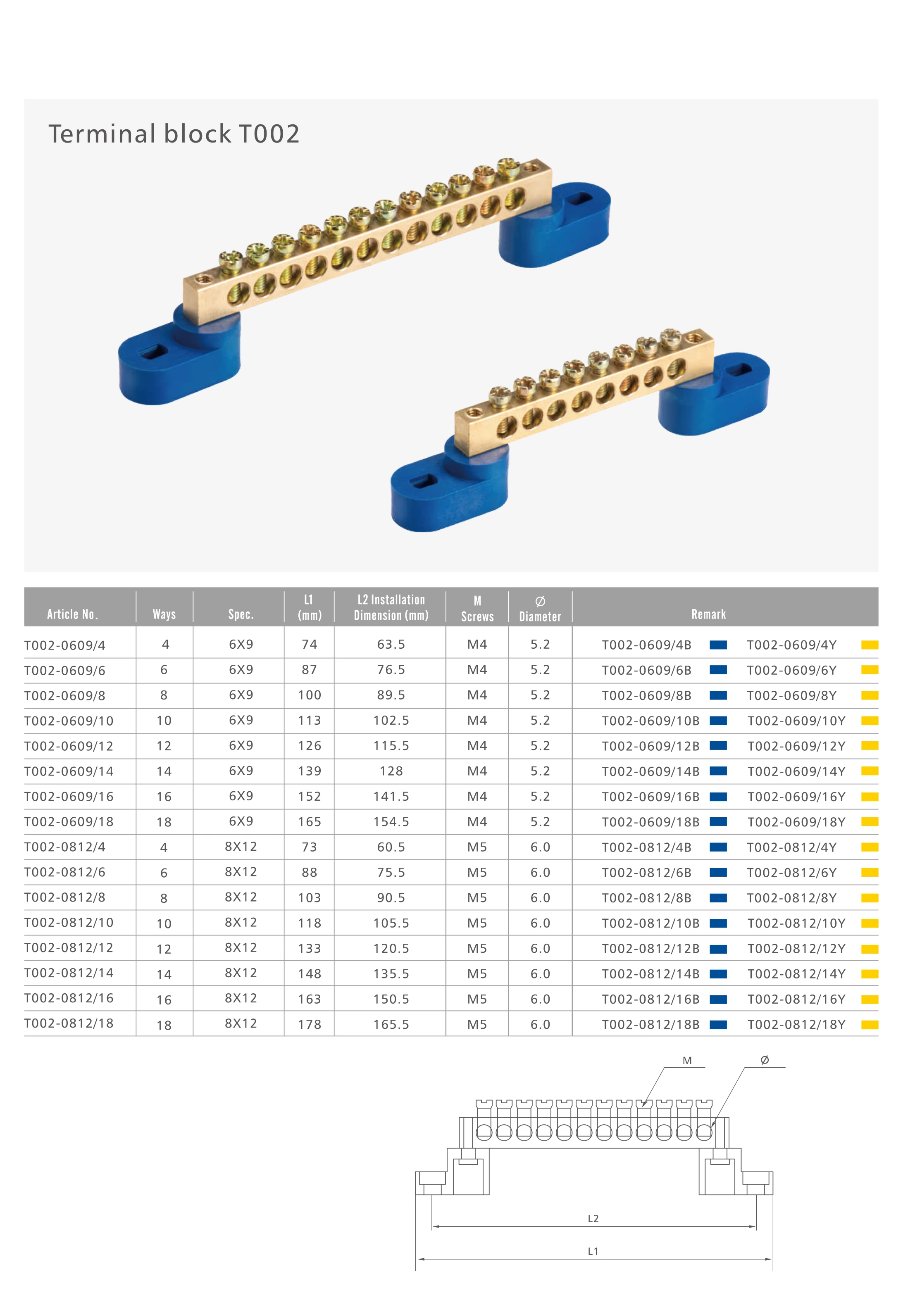

| Пути | Проводник Т002 | Д1(мм) | Д2(мм) | спецификация | Винты | Диаметр |
| 4 | 0609/4 0812/4 | 74/73 | 63,5/60,5 | 6X9/8X12 | М4/М5 | 5.2/6.0 |
| 6 | 0609/6 0812/6 | 87/88 | 76,5/75,5 | 6X9/8X12 | М4/М5 | 5.2/6.0 |
| 8 | 0609/8 0812/8 | 100/103 | 89,5/90,5 | 6X9/8X12 | М4/М5 | 5.2/6.0 |
| 10 | 0609/10 0812/10 | 113/118 | 102,5/105,5 | 6X9/8X12 | М4/М5 | 5.2/6.0 |
| 12 | 0609/12 0812/12 | 126/133 | 115,5/120,5 | 6X9/8X12 | М4/М5 | 5.2/6.0 |
| 14 | 0609/14 0812/14 | 139/148 | 128/135.5 | 6X9/8X12 | М4/М5 | 5.2/6.0 |
| 16 | 0609/16 0812/16 | 152/163 | 141,5/150,5 | 6X9/8X12 | М4/М5 | 5.2/6.0 |
| 18 | 0609/18 0812/18 | 165/178 | 154,5/165,5 | 6X9/8X12 | М4/М5 | 5.2/6.0 |
Электрическая дата
| Стандарты | МЭК 60947-7-1 |
| Напряжение(В) | 500 |
| Ток(А) | 125 |
| Icw(КА) | 4.5 |
| Ипк(КА) | 20 |
Диаграммы
