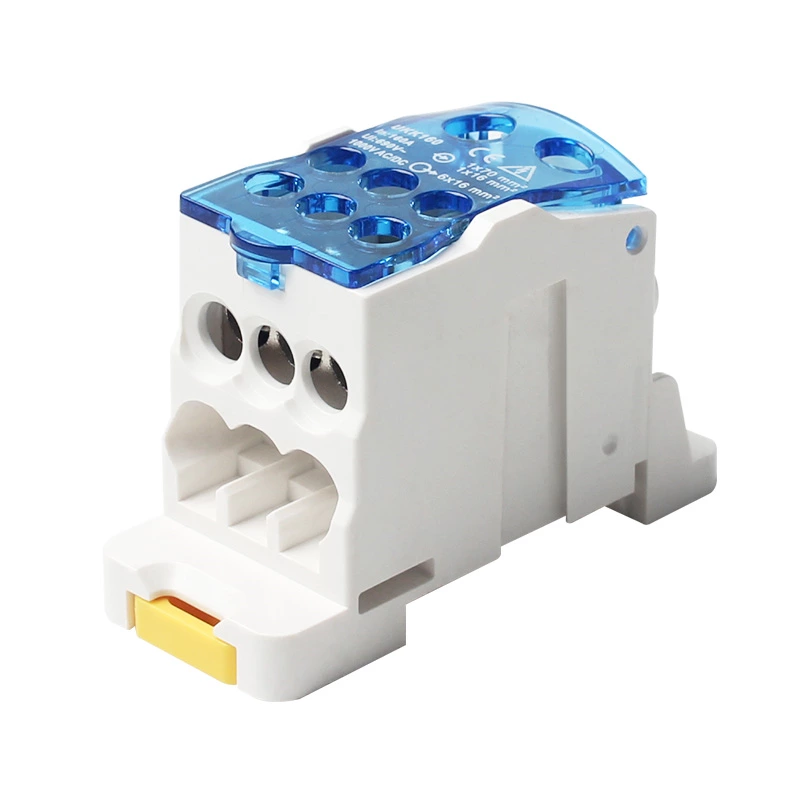

Клеммные колодки для DIN-рейки UKK-160
- Номер модели:
- УКК-160
- Диапазон проводников:
- Вход 1x(10-70)мм² Выход 7x(2.5-16)мм²
- Стандарт:
- МЭК 60947-7-1
- Болт:
- Оцинкованная сталь
- Напряжение:
- 600В
- Цвет:
- Серо-голубой
- Подробности упаковки:
- Картон
- Материал:
- Латунь никелированная
- Сертификация:
- УЛ
Однополюсные распределительные блоки серии UKK
| Материал | ПА66 |
| Степень огнестойкости | В2 |
| Металлический материал | Латунь никелированная |
Функции
Блок из луженой меди или алюминия позволяет выполнять прямое соединение медных или алюминиевых проводников или использовать наконечник.
Крышка крепления винта откидная и съемная.
Конструкция позволяет осуществлять визуальный осмотр проводника и подтверждение соединения.
Модульные быстроразъемные блоки для создания многополюсных силовых блоков
Легко крепится на DIN-рейку или на панель с помощью винтов.
Коэффициент заполнения 95%
Соответствует RoHS
Соответствует стандарту EN 45545, получив классификацию HL3 для главы R23 и классификацию HL2 для главы R22.
Без галогенов
Номер по каталогу
УКК-160
Сертификаты
Материал

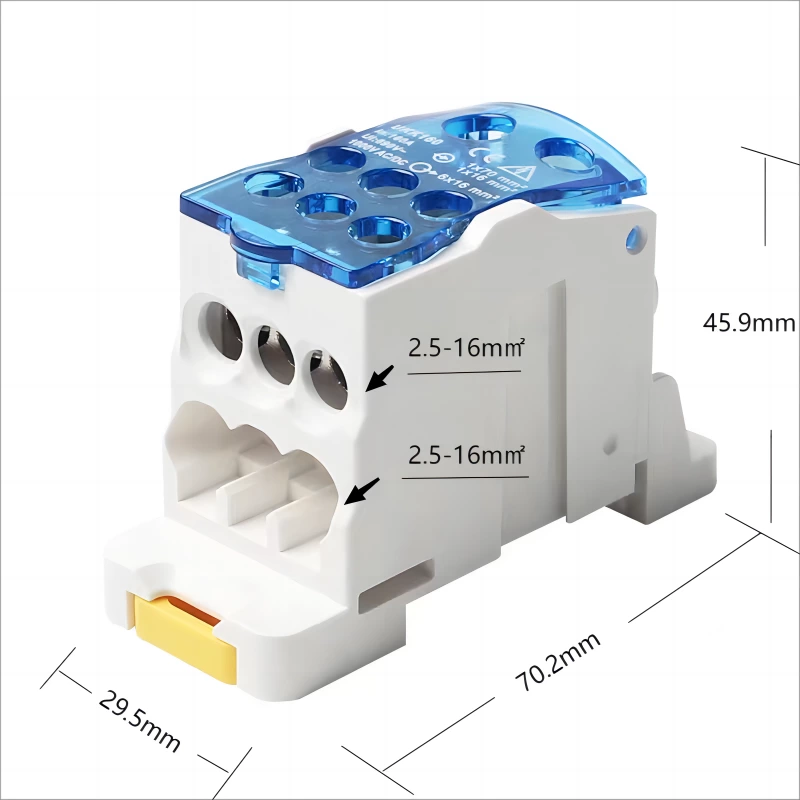

| Размер(мм) | 70,5x30,93x45,5 |
| Винт | Оцинкованная сталь |
| Дирижер | Латунь с оловянным покрытием |
| Жилье | ПА66/В-0 |
| Крышка | ПК |
Электрическая дата
| Стандарты | МЭК 60947-7-1 | УЛ1059 |
| Напряжение(В) | 1000 | 600 |
| Ток(А) | 160 | 200 |
| Icw(КА) | 11.8 | |
| Ипк(КА) | 30 |
Данные по электропроводке
| Вход | А | Б | С |
| Точки соединения | х1 | ||
| Крутящий момент (Нм) | 8.5 | ||
| Диаметр (мм) | 12.3 | ||
| Метрический провод (мм²) | 10-70 | ||
| Имперский провод (AWG) | 8-3/0 | ||
| Выход | А | Б | С |
| Точки соединения | х6 | х1 | |
| Крутящий момент (Нм) | 3.5 | 3.5 | |
| Диаметр (мм) | 6.8 | 6.8 | |
| Метрический провод (мм²) | 2.5-6 | 6-16 | |
| Имперский провод (AWG) | 14-4 | 14-2 |
Диаграммы
ОДНОПОЛЮСНЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК, 85 А UL/CSA, КАБЕЛЬНАЯ ЛИНИЯ, НАГРУЗКА 6 КАБЕЛЕЙ,
МЕДЬ
