Низковольтный мачтовый выключатель / цифровой расцепитель

Для защиты и управления трансформаторами среднего и низкого напряжения в сельской местности требуются специальные автоматические выключатели, совместимые со значительными перепадами нагрузки, что обеспечивает полное использование установленной мощности даже при несбалансированной работе.

Технические характеристики

Стандарты

Стандарты: HN 63-S-11

Электрические значения

Номинальное напряжение (Ur): 0,44 кВ

Номинальный ток: 165А

Номинальная отключающая способность при коротком замыкании: 4КА

Номинальный ток включения короткого замыкания: 6,8 кА

Номинальный кратковременно выдерживаемый ток (1с): 4КА/с

Номинальное выдерживаемое напряжение промышленной частоты (50 Гц-1 мин): 10 кВ

Уровень выдерживаемого грозового импульса напряжения (1,2/50): 20 кВ

Функции

Степень защиты: IP31

Количество выходов: 1

Размер проводника: 25-70 мм²

Температуры

Рабочая температура: -25...50°С

Температура хранения: -25...70°С

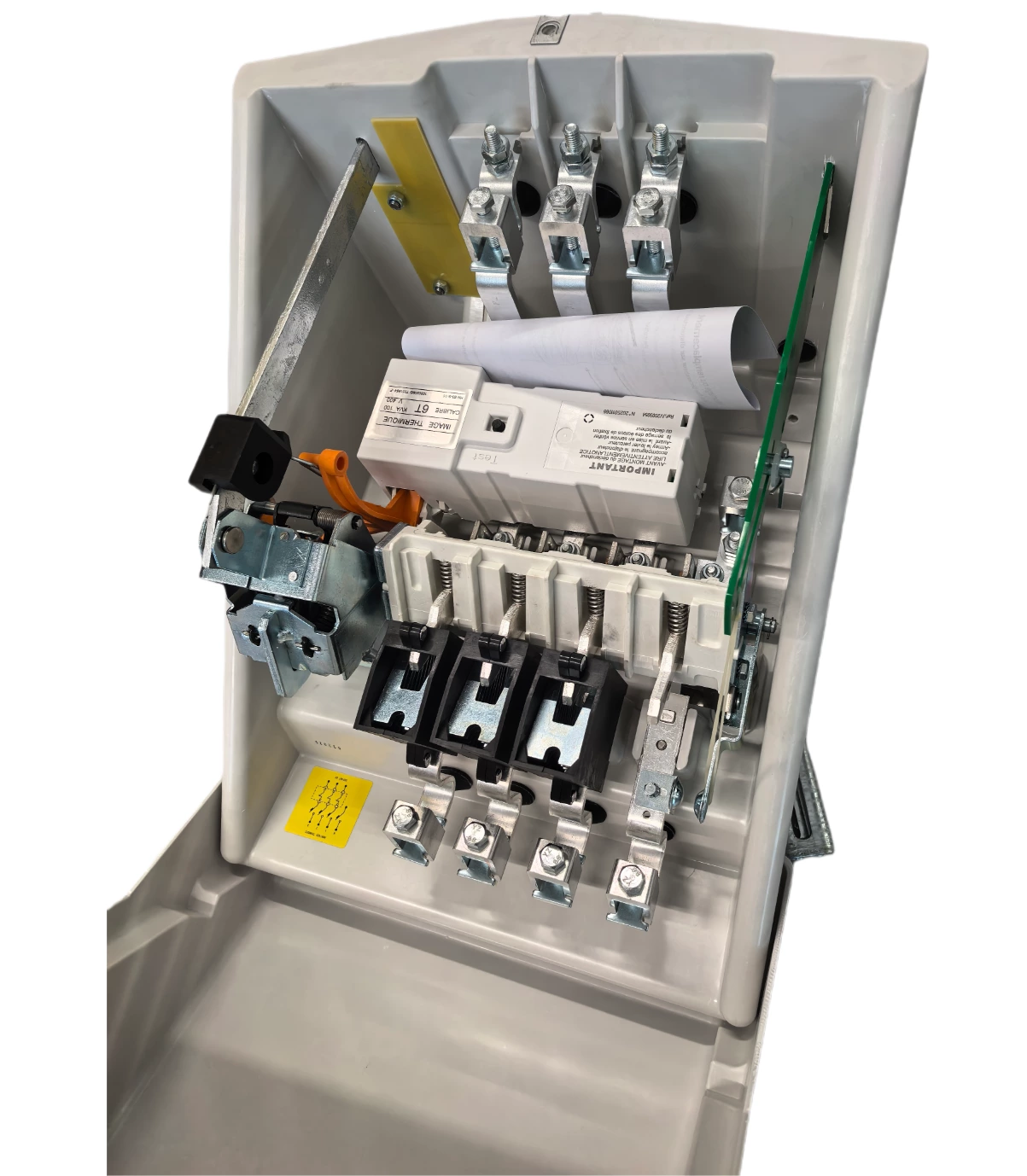

Описание Блок автоматического выключателя Эти блоки (4 полюса, 3 из которых защищены) отключаются в воздухе с помощью металлических перегородок для прерывания дуги. Когда автоматический выключатель разомкнут, контакт создает электрическую связь между нейтралью трансформатора и структурным заземлением станции. Когда автоматический выключатель замкнут, искровой промежуток ограничивает рост потенциала нейтрали низкого напряжения по отношению к структурному заземлению до значения, превышающего 10 кВ. Автоматический выключатель устанавливается внутри атмосферостойкого корпуса GRP. Цифровой расцепитель Цифровой расцепитель защищает три номинала установленного на столбе трансформатора (50 кВА, 100 кВА и 160 кВА), будь то обычный трансформатор (без внутренней защиты) или новый трансформатор с защитой (TPC). Номинал защиты трансформатора устанавливается селектором. Микроконтроллер оценивает температуру трансформатора в реальном времени на основе токов в трех фазах и внешней температуры окружающей среды. Эта температура окружающей среды вычисляется на основе зонда и математической модели, которая также является функцией трехфазных токов
