Выключатель нагрузки 63a-3150a

Выключатель изоляции нагрузки серии SGL

Выключатели изоляции нагрузки серии SGL широко используются в распределительных системах и автоматических системах архитектуры, электроэнергетики, нефтехимической и других отраслях промышленности.

Тип выключателя изоляции нагрузки обладает гибкой структурой модульной конструкции, обладает гибкой и универсальной компоновкой, он принимает оболочку, изготовленную из ненасыщенного

полиэфирная смола, армированная стекловолокном. Обладает очень высокими диэлектрическими характеристиками, защитными свойствами и надежной работой.

Рабочий механизм представляет собой упруго-аккумулирующий ускоряющий механизм для мгновенного расцепления, который обеспечивает мгновенное включение и выключение двойного контакта точки разрыва. Он не имеет

связь со скоростью работы рукоятки и значительно увеличивает различные электрические свойства и механические свойства.

Множество форм структур и операций, в которых состояние включенного и выключенного контакта наблюдается через окна. Существуют операции внутри и снаружи платы. Существуют фронтальные

и боковые операции. За доской имеются соединения.

Этот тип переключателя имеет привлекательный внешний вид и различные функции, он очень новый, простой и малогабаритный, и является лучшим выбором среди аналогичных продуктов.

Тип и значение

Характеристика продукции

Выключатель изоляции нагрузки серии SGL в основном подходит для переменного тока 50 Гц, номинального напряжения до 660 В, постоянного тока с номинальным напряжением до 440 В, номинальным током до 3150 А. Выключатель используется в нечастых цепях замыкания и размыкания.

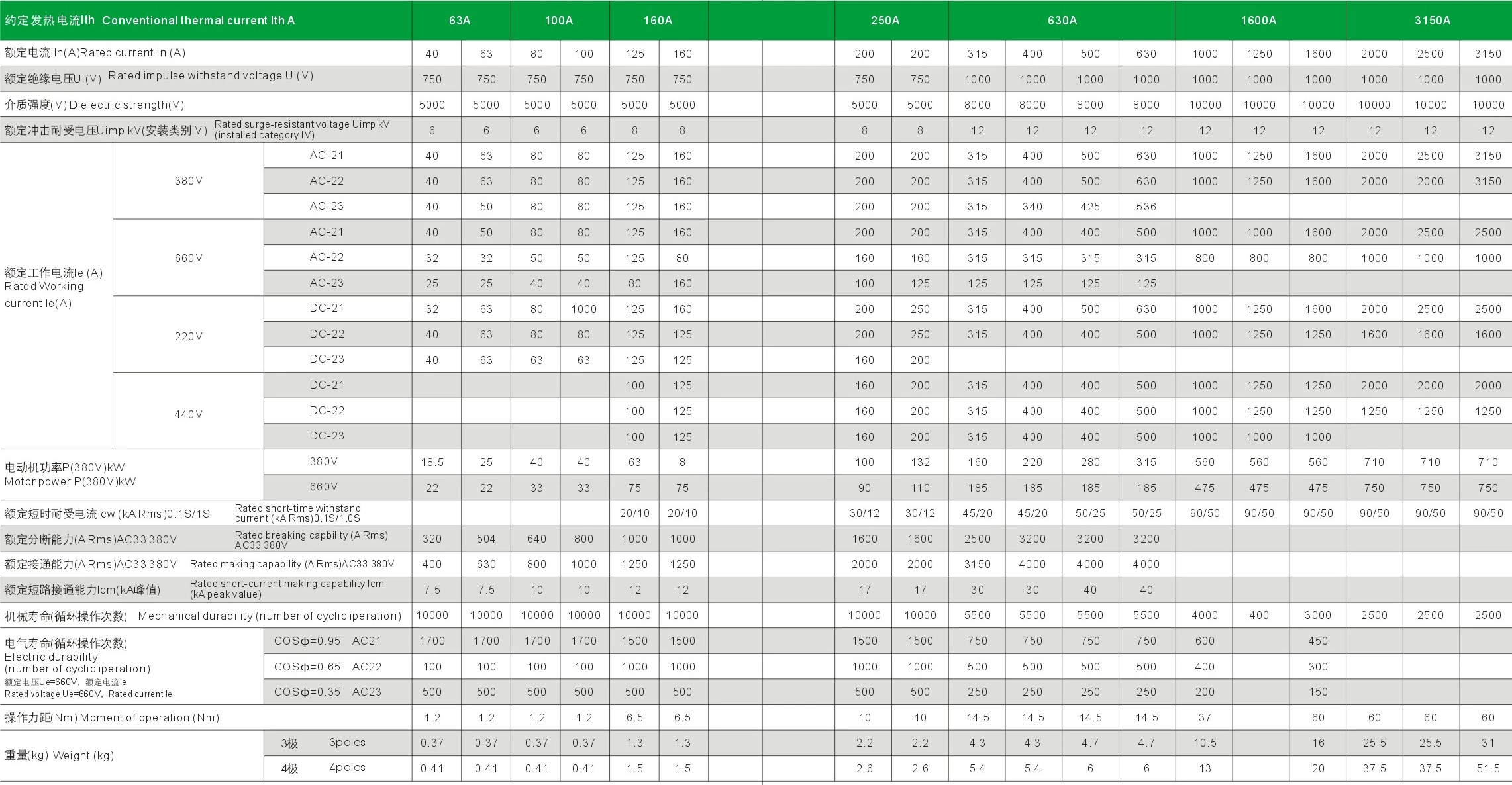

Электрические свойства и механические свойства SGL-63A~3150A

Соответствовать стандартам

Международный стандарт

IEC60947-1 «Низковольтная коммутационная аппаратура и аппаратура управления. Часть 1: Общие правила»
IEC60947-1 «Низковольтная коммутационная аппаратура и аппаратура управления. Низковольтные выключатели-разъединители, выключатели-разъединители и блоки предохранителей»

Национальный стандарт

GB/T14048.1 «Низковольтная коммутационная аппаратура и аппаратура управления. Часть 1: Общие правила»
GB/T14048.3 «Низковольтная коммутационная аппаратура и аппаратура управления. Низковольтные выключатели-разъединители, выключатели-разъединители и блоки предохранителей»

Нормальные условия работы и монтажа

■ Температура окружающего воздуха -5℃~+40℃, относительная влажность менее 95%.
■ Высота места установки не более 2000 метров.
■ Отсутствие взрывоопасных сред.
■ Отсутствие проникновения дождя и снега в окружающую среду.
Примечание: Если ожидается, что температура окружающего воздуха будет выше +40℃ или ниже -5℃, пользователь должен объяснить это производителю.

Режим работы

Прямая эксплуатация:

Ручка устанавливается непосредственно посередине выключателя.

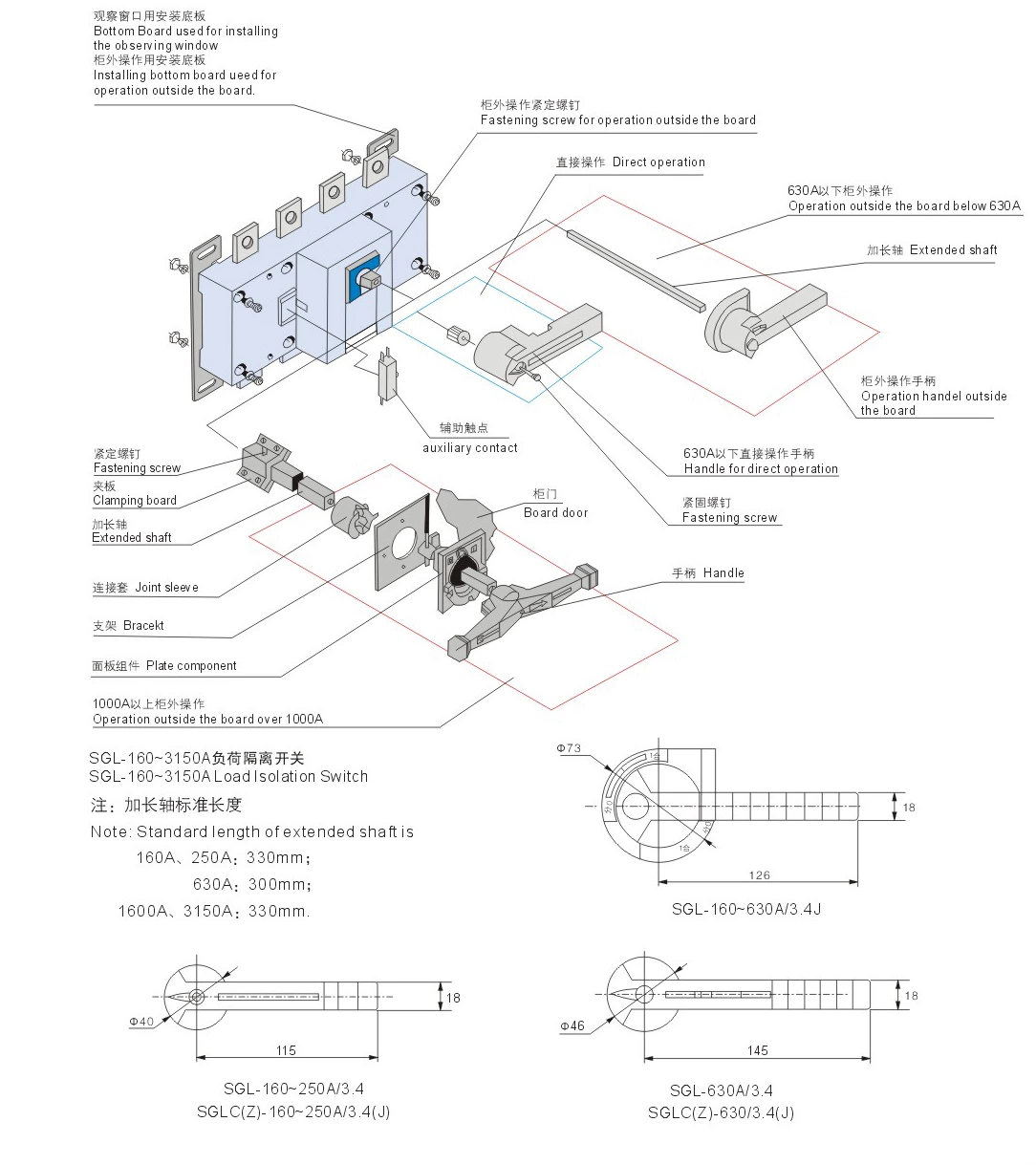

Работа вне доски:

Ручка устанавливается снаружи двери распределительного щитка.

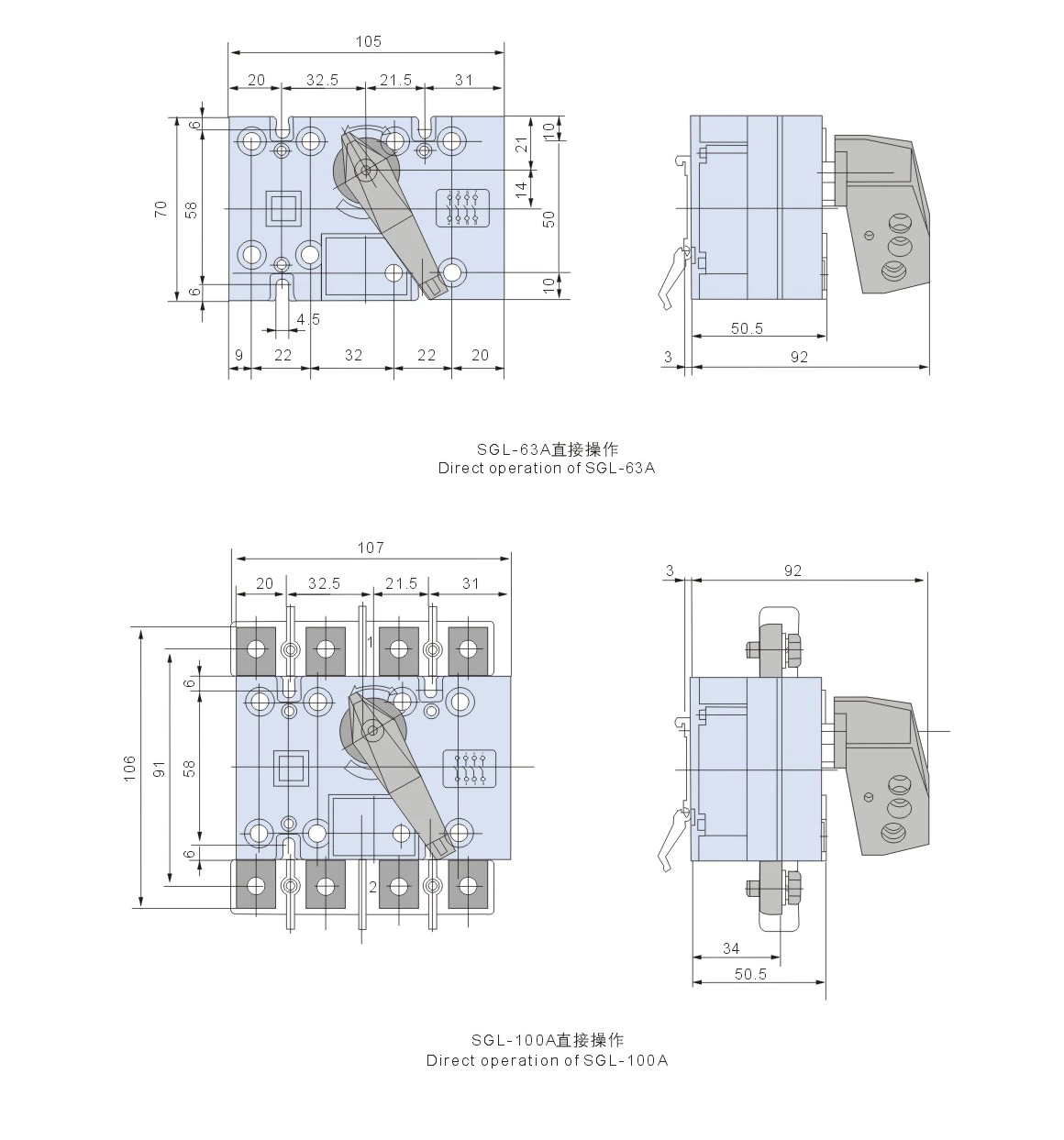

SGL-63A~100A выключатель нагрузки

63A-100A подходит для замыкания и размыкания электрической цепи изоляции или электроизоляции.

63A-100A имеет три полюса и четыре полюса (три полюса + включенный и выключенный нейтральный полюс).

По запросу могут быть собраны два комплекта вспомогательных контактов.

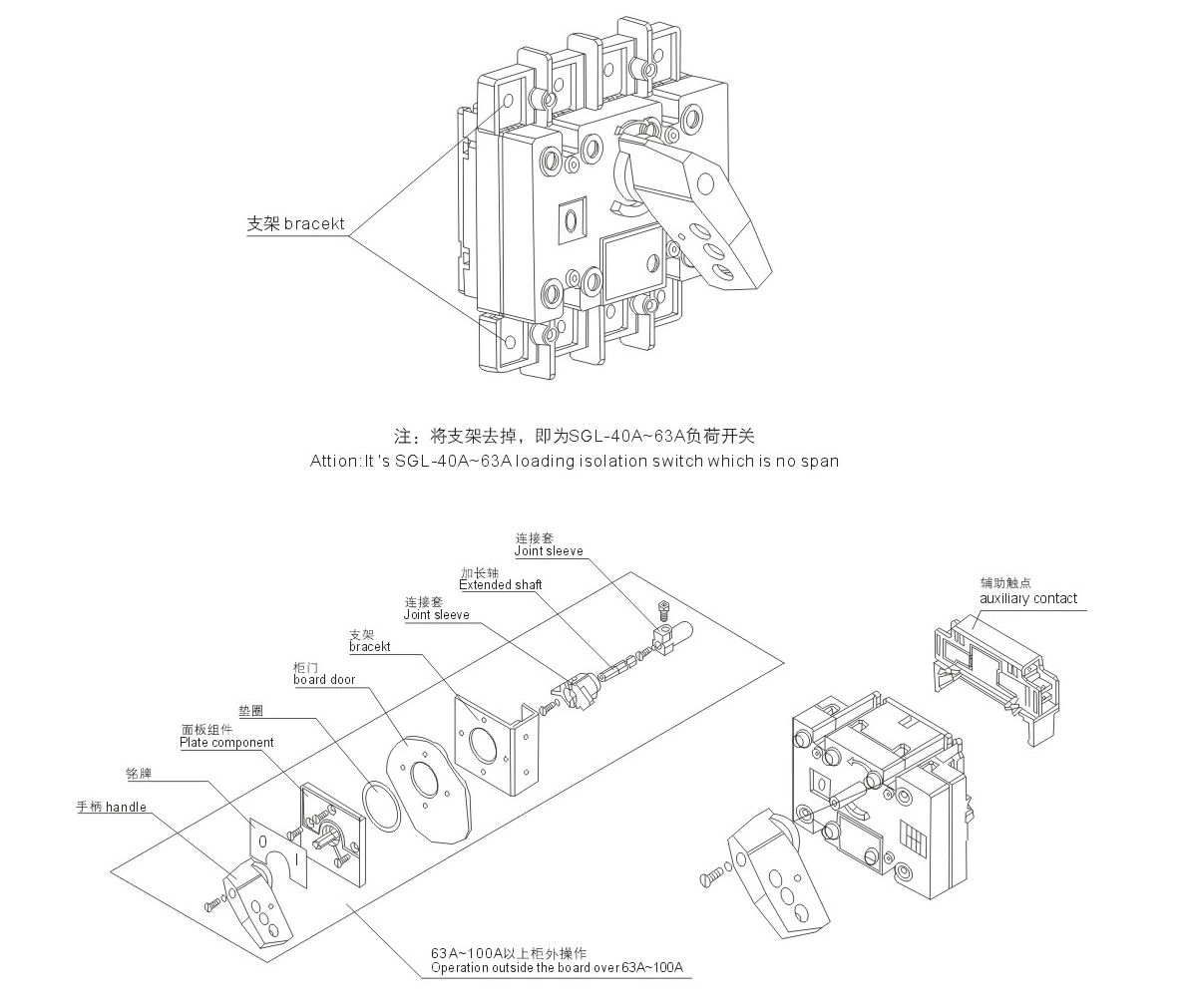

Боковое управление, наружное управление, плата может быть собрана в соответствии с требованиями.

SGL-63A~100A выключатель нагрузки боковой развязки выключатель нагрузки

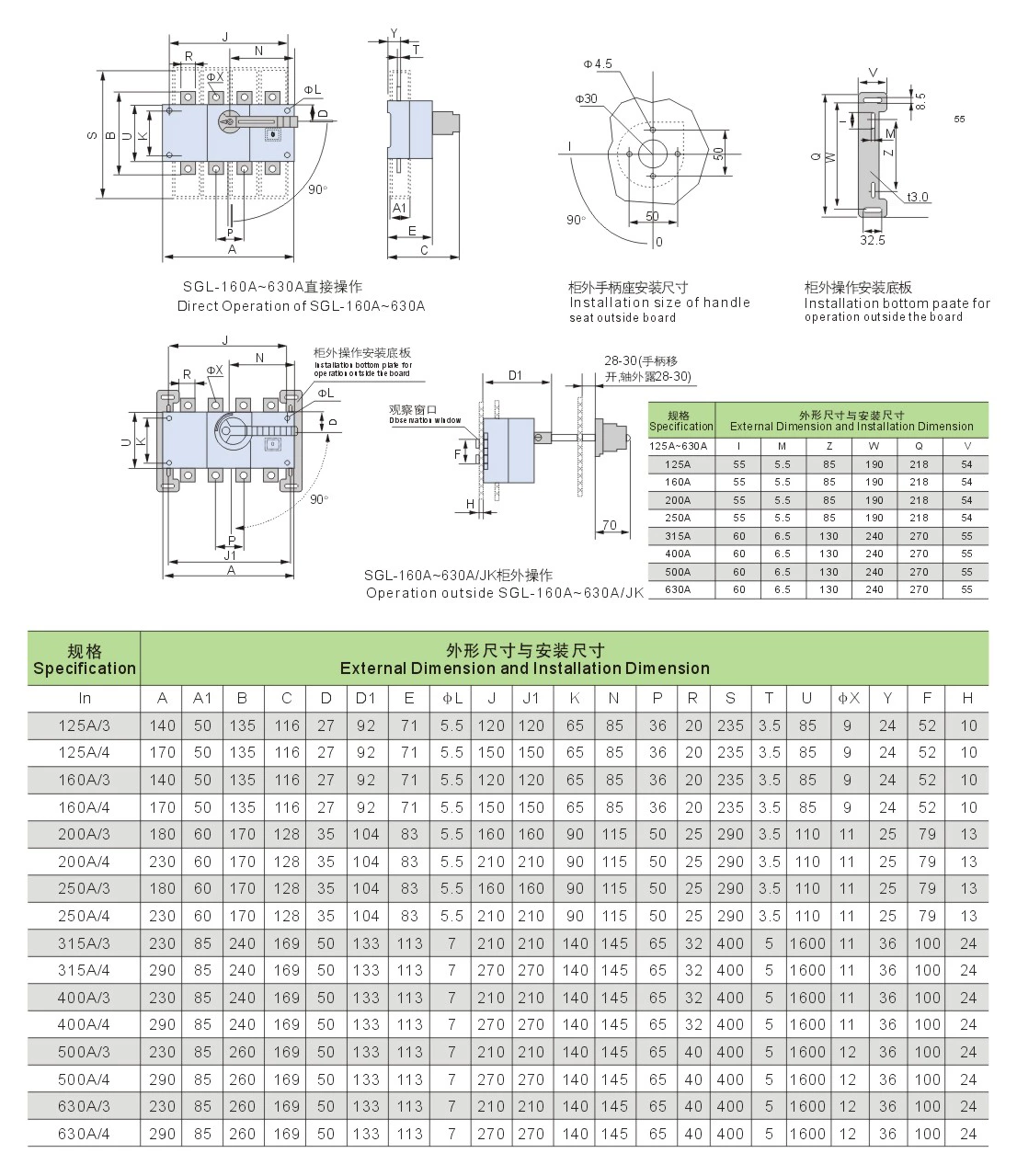

Внешние размеры и установочные размеры выключателя нагрузки SGL-160A~630A

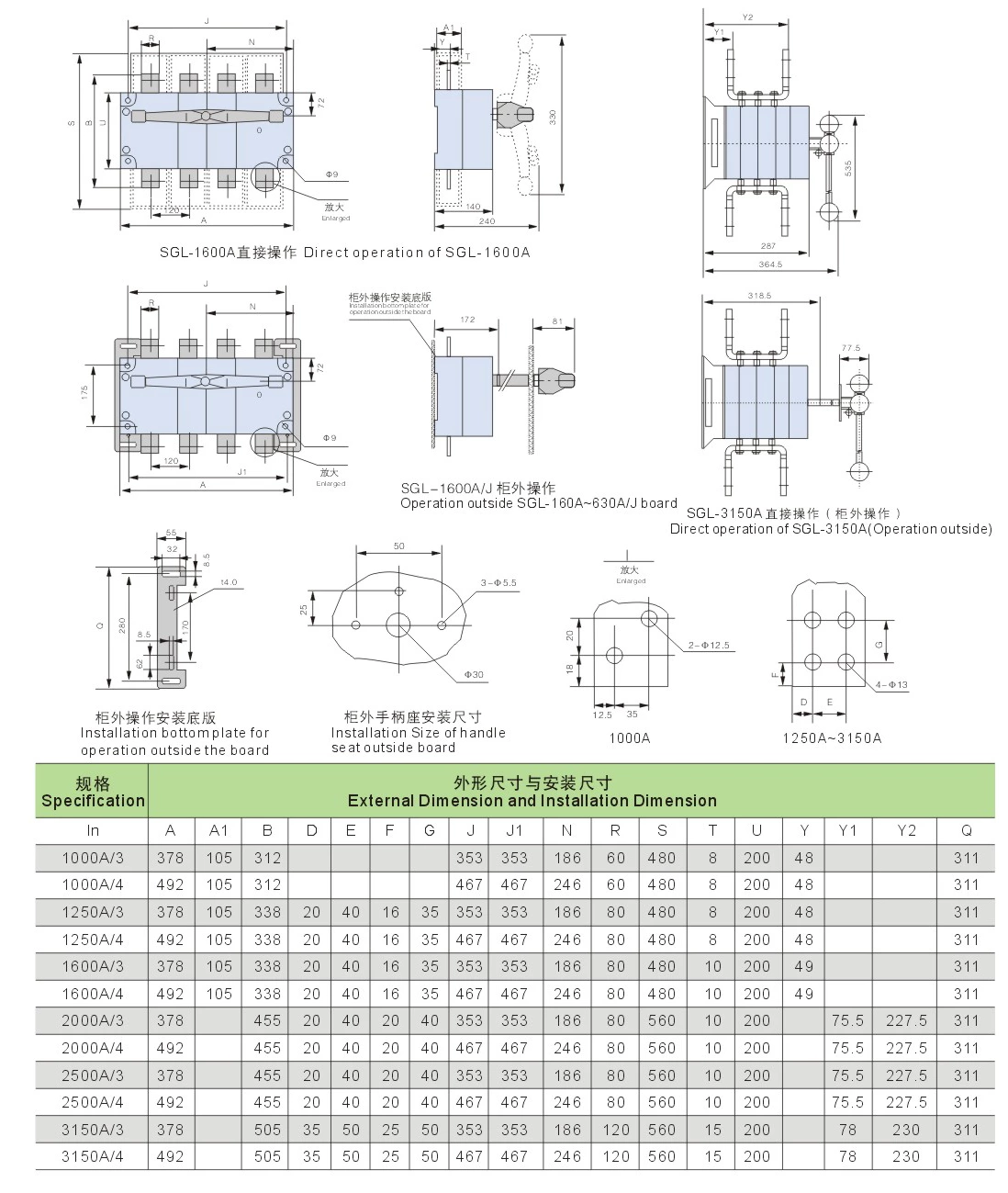

Внешние размеры и установочные размеры выключателя нагрузки SGL-1000A~3150A
