35 А 6-контактный сверхпрочный проводной разъем 09310062601
- Количество контактов:
- 6 штифтов
- Номинальный ток:
- 35А
- Часть:
- SO-HSB-006-M
- Подробности упаковки:
- Стандартные экспортные коробки
- Срок поставки:
- В течение 7 дней
- Условия оплаты:
- Аккредитив, банковский перевод, Western Union, Paypal
- Способность к поставкам:
- 100000 шт в месяц
- Номинальное напряжение проводника:
- 400/690В
- Сертификация продукции:
- UL CUL CE ROHS DMT
- Номер заказа:
- 09310062601

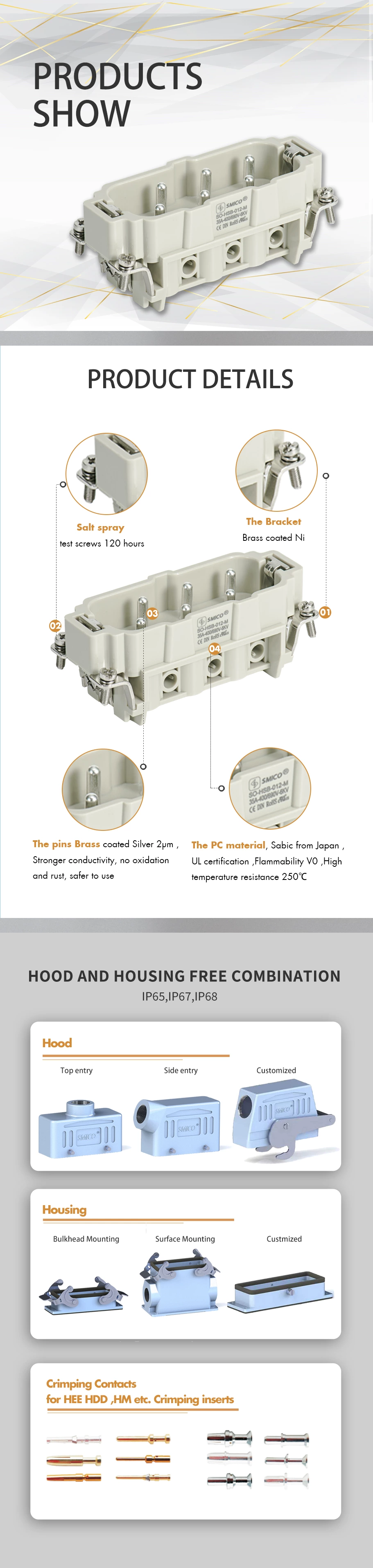

35 А 6-контактный сверхпрочный проводной разъем 09310062601
35-амперный сверхпрочный разъем VDU с винтовым зажимом и защитой провода,
Подходит для применения в источниках питания, подключение осуществляется с помощью стандартной отвертки.
6 полюсов+PE,35A,винтовая вставка
| Вставки | Подходящая оболочка: 16BHood/Housing |
| Количество контактов | 6 |
| Электрические данные в соответствии с EN 61 984 | |
| ---Номинальный ток | 35А |
| ---Номинальное напряжение проводник - земля | 400В |
| ---Номинальное напряжение проводник-проводник | 690В |
| ---Номинальное импульсное напряжение | 6кВ |
| ---Степень загрязнения | 3 |
| ---или | 35А 500В 6кВ 3 |
| Номинальное напряжение согласно UL/CSA | 600В |
| Сопротивление изоляции | ≥1010 Ом |
| Материал | поликарбонат |
| Предельные температуры | -40℃...+125℃ |
| Воспламеняемость согласно UL 94 | В0 |
| Механический срок службы (циклы сопряжения) | ≥500 |
| Контакты | |
| Материал | медный сплав |
| Поверхность | покрытый твердым серебром |
| Контактное сопротивление | ≤1мОм |
| Винтовой зажим | |
| ---Датчик Ври | 6мм² |
| ---AWG | 10 |
| ---Момент затяжки | 1.2Нм |
Сверхпрочный соединитель SMICO может использоваться со следующими взаимозаменяемыми компонентами.
Капот и корпус для H16B.
| Поставщик | Вставка штепсельной вилки | Вставка гнезда |
| СМИКО | SO-HSB-006-M | SO-HSB-006-F |
| ЧАС | 09310062601 | 09310062701 |
| ИЛМЕ | ||
| ТЕ | Т2060062101-000 | Т2060062201-000 |
| ЛАПП ЭПИК | 10.1700 | 10.1710 |
| ФЕНИКС | ||
| МОЛЕКС | ||
| ВЕЙДМЮЛЛЕР | HDC HSB 6 МС | HDC HSB 6 FS |
| ВИЛАНД | ||
| АМФЕНОЛ |
Сверхпрочные разъемы, также известные как сверхпрочные разъемы HDC, авиационные разъемы, широко используются в строительной технике, текстильном оборудовании, упаковочном и печатном оборудовании, табачном оборудовании, роботах, железнодорожном транспорте, горячеканальных системах, электричестве, автоматизации и т. д., где требуются электрические и сигнальные соединения в устройстве.
Функция сверхпрочного соединителя
1. Электрическая изоляция между разъемами для предотвращения помех между сигналами.
2. Зафиксируйте положение разъема, обеспечивающее удобство подключения и отключения, а также устойчивость положения.
3. Обеспечьте механическую защиту и поддержку корпуса вставки.
4. Изолируйте соединитель от среды применения, уменьшите загрязнение окружающей среды и коррозию соединителя, а также продлите срок службы соединителя.
Преимущества сверхпрочных разъемов
1. Осуществление предварительной установки, предварительная установка большого количества сложных цепей, что может значительно повысить эффективность установки оборудования и снизить количество ошибок при монтаже проводки.
2. Сверхпрочный разъем обеспечивает высокоинтегрированное соединение, а многочисленные методы комбинирования максимально эффективно используют пространство оборудования.
3. Сверхпрочный соединитель Соединитель удобно и эффективно реализует модульную структуру каждого функционального шаблонного блока в оборудовании, так что оборудование можно удобно и безопасно транспортировать, устанавливать, обслуживать и ремонтировать. Соединители широко используются в области передачи и распределения электроэнергии.
4. Высокий уровень защиты (IP65, IP68), обеспечиваемый сверхпрочным разъемом, несравним с преимуществами системы подключения оборудования в суровых условиях. Обеспечивает эффективную защиту в суровых условиях, таких как песок, пыль, дождь, холод, лед и снег, а также масляные загрязнения.
Метод подключения сверхпрочного разъема
1. Ослабьте винт отверткой, вставьте провод в боковое отверстие вставки, а затем затяните винт.
2. Чтобы установить верхнюю оболочку сверхпрочного соединителя, открутите отверткой крепежные винты вставки, вставьте вставку в верхнюю оболочку, а затем затяните крепежные винты.
3. Для установки нижней оболочки сверхпрочного соединителя используйте тот же метод фиксации нижней оболочки и вставьте верхнюю оболочку и нижнюю оболочку вставленного корпуса друг в друга.
Сверхпрочный соединитель SMICO
Совместимо с другими брендами
принимаем OEM/ODM
принимаем индивидуальные цвета: например, синий, черный
Популярные детали в наличии, быстрая доставка
Экспортная упаковка: упаковка для каждого товара отдельно или упаковка для полного комплекта.
Без минимального заказа, за исключением индивидуального типа
Сверхпрочный разъем обеспечивает безопасную и надежную передачу электроэнергии, сигналов и данных в промышленных условиях — от шкафа управления до полевых условий. Вы выбираете правильную комбинацию вставок, корпуса и контактов нужных вам разъемов.
