Прямоугольные разъемы повышенной прочности 5 контактов HEAVYCON -полные HQ-005
- Количество контактов:
- 5
- Номинальный ток:
- 16А
- Часть:
- SO-HQ-005/0-FC
- Подробности упаковки:
- Стандартные экспортные коробки
- Срок поставки:
- В течение 7 дней
- Условия оплаты:
- Аккредитив, банковский перевод, Western Union, Paypal
- Способность к поставкам:
- 100000 шт в месяц
- Номинальное напряжение проводника:
- 230/400В
- Сертификация продукции:
- UL CUL CE ROHS DMT
- Номер заказа:
- 09120053101
Прямоугольные разъемы повышенной прочности 5pins HEAVYCON -полные
Прямоугольные сверхпрочные разъемы с 5 контактами, используемые в небольших машинах и местах, легко устанавливаются и выдерживают более 1000 раз.
5 полюсов + PE, 16 А, обжимная клемма:
| Вставки | Подходящая оболочка: 3AКорпус/корпус |
| Количество контактов | 5+ПЭ |
| Электрические данные в соответствии с EN 61 984 | |
| ---Номинальный ток | 16А |
| ---Номинальное напряжение проводник-земля | 230В |
| ---Номинальное напряжение проводник-проводник | 400В |
| ---Номинальное импульсное напряжение | 4кВ |
| ---Степень загрязнения | 3 |
| ---Степень загрязнения 2 также | 16А 320/500В 4кВ 2 |
| Номинальное напряжение согласно UL/CSA | 600В |
| Сопротивление изоляции | ≥1010 Ом |
| Материал | поликарбонат |
| Предельные температуры | -40℃...+125℃ |
| Воспламеняемость согласно UL 94 | В0 |
| Механический срок службы (циклы сопряжения) | ≥500 |
| Контакты | |
| Материал | медный сплав |
| Поверхность | покрытый твердым серебром |
| позолоченный | |
| Контактное сопротивление | ≤1мОм |
| Обжимной терминал | |
| ---мм2 | 0,14-2,5мм2 |
| ---AWG | 26-14 |
| Винтовой зажим PE | |
| ---мм2 | 2,5мм2 |
| ---AWG | 14 |
Примечание: Обжимной контакт приобретается отдельно.
Вы можете установить штифты по вашему желанию и степенью водонепроницаемости IP65, IP68.

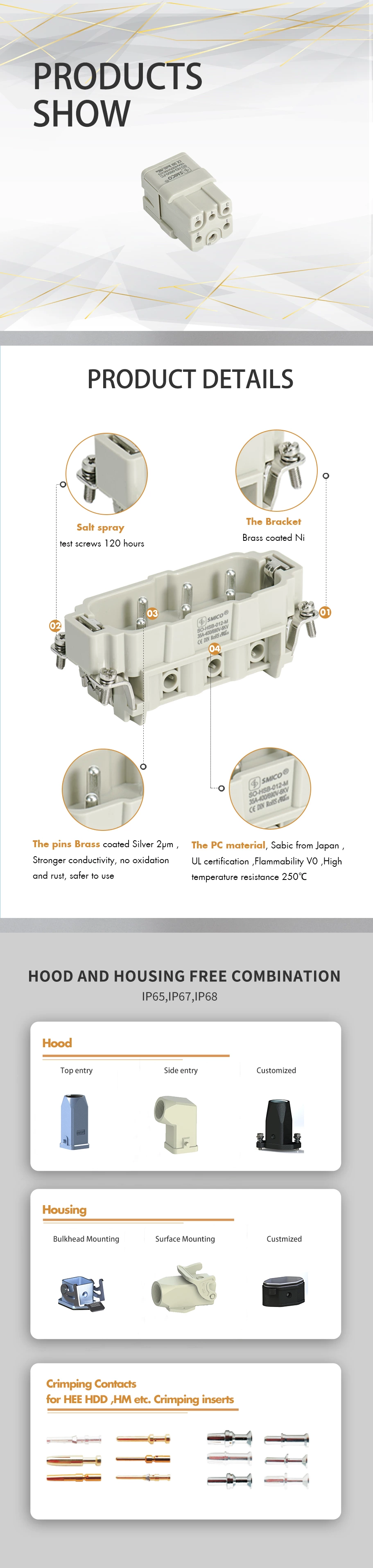

Капот и корпус для H3A.
| Поставщик | Вставка штепсельной вилки | Вставка гнезда |
| СМИКО | SO-HQ-005-MC | SO-HQ-005-FC |
| ЧАС | 09120053001 | 09120053101 |
| ИЛМЕ | ККМ 05 | ККФ 05 |
| ТЕ | T2080052101- 000 | T2080052201- 000 |
| ЛАПП ЭПИК | 10.4315 | 10.4325 |
| ФЕНИКС | ||
| МОЛЕКС | ||
| ВЕЙДМЮЛЛЕР | HDC HQ 5 MC | Штаб-квартира HDC 5 ФК |
| ВИЛАНД | ||
| АМФЕНОЛ |
Сверхпрочный соединитель SMICO
Совместимо с другими брендами
принимаем OEM/ODM
принимаем индивидуальные цвета: например, синий, черный
Популярные детали в наличии, быстрая доставка
Экспортная упаковка: упаковка для каждого товара отдельно или упаковка для полного комплекта.
Без минимального заказа, за исключением индивидуального типа
Разъемы серии HQ для тяжелых условий эксплуатации SMICO расширяют ассортимент типоразмеров H3A. Площадь 42 мм² достаточна для трех силовых контактов и защитного заземляющего контакта или четырех силовых контактов. Оба разъема используются в промышленных условиях и идеально подходят для нужд полупроводниковой промышленности. HQ 3/0 с защитным заземляющим контактом предназначен для трехфазных заземленных сетей и используется в трехфазных двигателях. Он подходит для всех корпусов размером 3A, т. е. всех пластиковых и металлических разновидностей, EMC, а также чрезвычайно прочных корпусов HPR и нержавеющей стали. HQ 4/0 поставляется с четырьмя силовыми контактами и используется для подключения такого оборудования, как вентиляторы, проветриватели или вытяжные устройства. HQ 4/0 является идеальным решением для снижения затрат, поскольку два компонента можно подключить к одному разъему. Разъем также идеально подходит для приложений постоянного тока. Однако в этом случае его можно использовать только в пластиковых корпусах размером 3A.
