HK006/36 комбинация наконечника для сверхпрочного разъема 09320123001
- Количество контактов:
- 6/36 штифтов
- Номинальный ток:
- 40/10А
- Часть:
- SO-HK-006/36-MC
- Подробности упаковки:
- Стандартные экспортные коробки
- Срок поставки:
- В течение 7 дней
- Условия оплаты:
- Аккредитив, банковский перевод, Western Union, Paypal
- Способность к поставкам:
- 100000 шт в месяц
- Номинальное напряжение проводника:
- 690/160В
- Сертификация продукции:
- UL CUL CE ROHS DMT
- Номер заказа:
- 09320123001
HK006/36 комбинация наконечника для сверхпрочного разъема 09320123001
Сверхпрочный прямоугольный разъем серии HK соединяет силовую и сигнальную зоны.
Для них предусмотрены различные штифты, разнообразные комбинации, подходящие для различных нужд.
Имеет HK-004/0, HK-004/2, HK-004/8, HK-008/24, HK-006/36 и т. д.
6+36 полюсов + PE, 40/10A, обжимная клемма «мама»:
| Вставки | Подходящая оболочка: 16BHood/Housing |
| Количество контактов | 6/36+ПЭ |
| Электрические данные в соответствии с EN 61 984 | |
| Зона мощности | |
| ---Номинальный ток | 40А |
| ---Номинальное напряжение | 690В |
| ---Номинальное импульсное напряжение | 8кВ |
| ---Степень загрязнения | 3 |
| Зона сигнала | |
| ---Номинальный ток | 10А |
| ---Номинальное напряжение | 160В |
| ---Номинальное импульсное напряжение | 2,5 кВ |
| ---Степень загрязнения | 3 |
| Номинальное напряжение согласно UL/CSA | 600/300В |
| Сопротивление изоляции | ≥1010 Ом |
| Материал | поликарбонат |
| Предельные температуры | -40℃...+125℃ |
| Воспламеняемость согласно UL 94 | В0 |
| Механический срок службы (циклы сопряжения) | ≥500 |
| Контакты | |
| Силовые контакты | |
| ---Материал | медный сплав |
| ---Поверхность | покрытый твердым серебром |
| позолоченный | |
| ---Контактное сопротивление | ≤1мОм |
| ---Обжимной наконечник | |
| ------мм² | 1,5-6 мм² |
| ------AWG | 16-10 |
| Сигнальные контакты | |
| ---Материал | медный сплав |
| ---Поверхность | покрытый твердым серебром |
| позолоченный | |
| ---Контактное сопротивление | ≤3мОм |
| ---Обжимной наконечник | |
| ------мм² | 0,14-2,5 мм² |
| ------AWG | 26-14 |

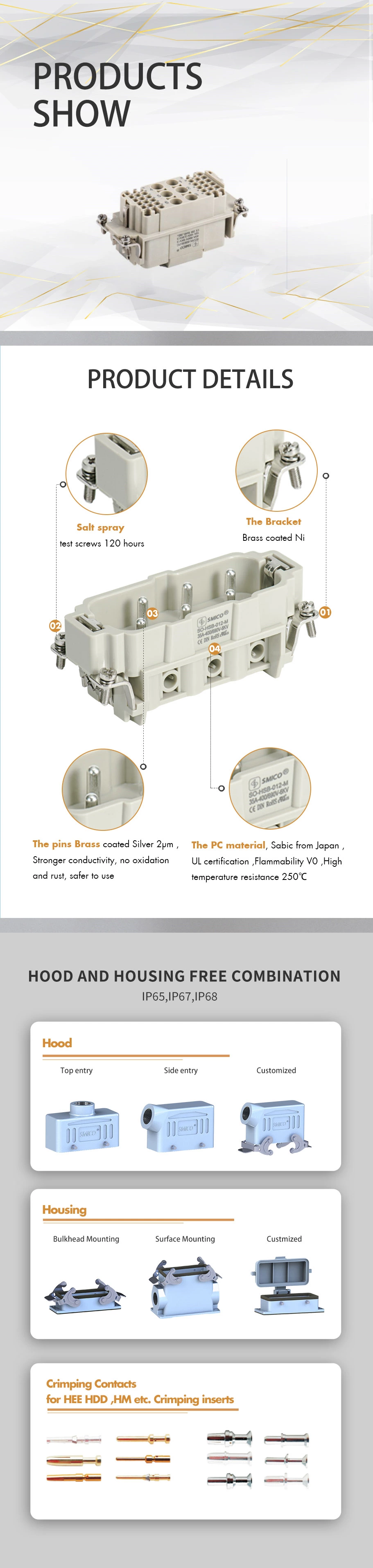

Сверхпрочный соединитель SMICO может использоваться со следующими взаимозаменяемыми компонентами.
Капот и корпус для H16B.
| Поставщик | Вставка штепсельной вилки | Вставка гнезда |
| СМИКО | СО-ХК-006/36-М | SO-HK-006/36-F |
| ЧАС | 09380423001 | 09380423101 |
| ИЛМЕ | СХМ 6/36 | СХФ 6/36 |
| ТЕ | Т2120422101-000 | Т2120422201-000 |
| ЛАПП ЭПИК | ||
| ФЕНИКС | ||
| МОЛЕКС | ||
| ВЕЙДМЮЛЛЕР | HDC S6/36 MC | HDC S6/36 FC |
| ВИЛАНД | 72.713.4253.0 | 72.703.4253.0 |
| АМФЕНОЛ |
Сверхпрочный соединитель SMICO
Совместимо с другими брендами
принимаем OEM/ODM
принимаем индивидуальные цвета: например, синий, черный
Популярные детали в наличии, быстрая доставка
Экспортная упаковка: упаковка для каждого товара отдельно или упаковка для полного комплекта.
Без минимального заказа, за исключением индивидуального типа

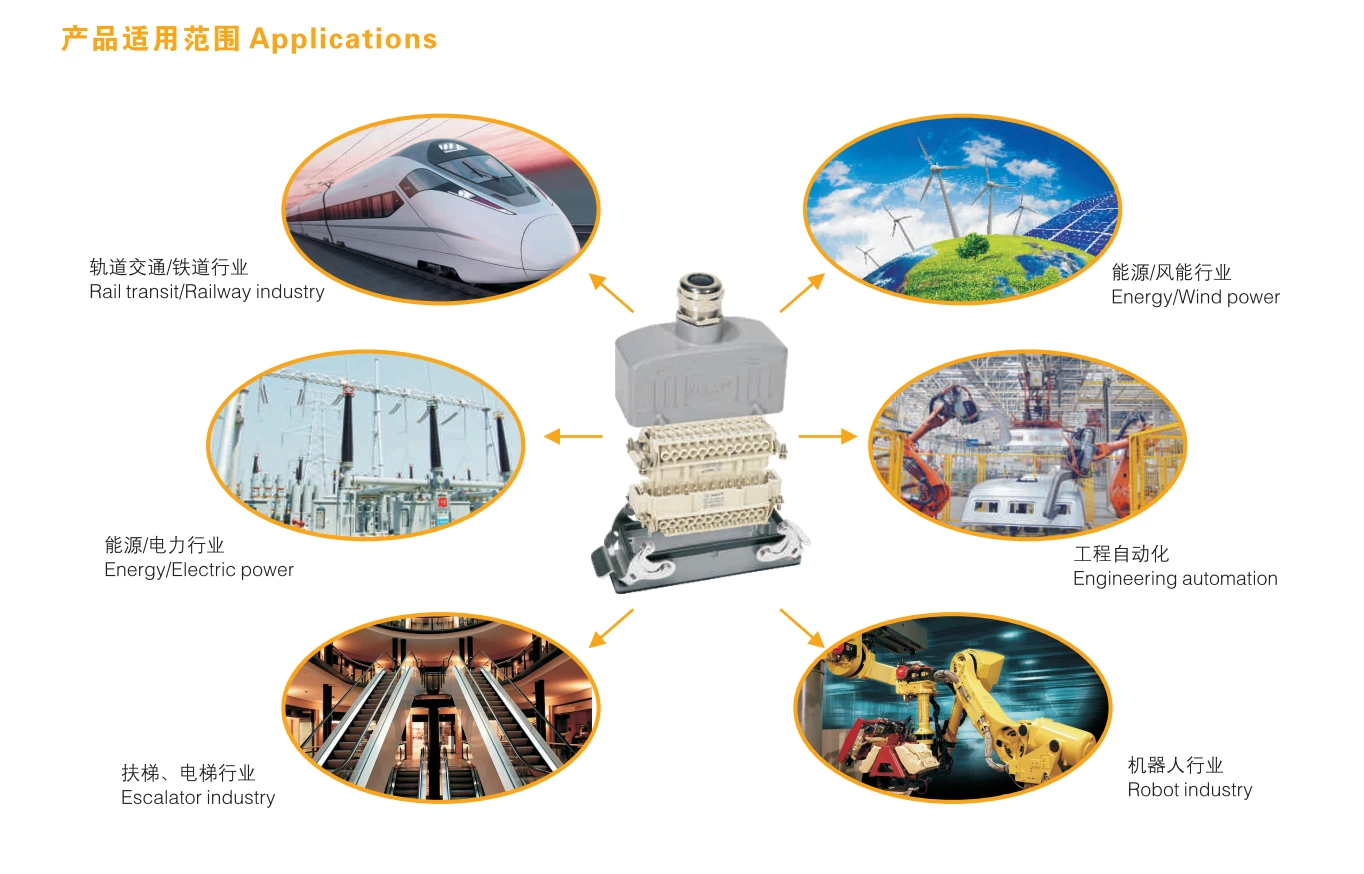

SMICO Соединители для тяжелых условий эксплуатации. Применение:
- Машины
- Автоматизация
- Робототехника
- Железнодорожный
- Распределение энергии
- Возобновляемая энергия
- Строительная техника
- Профессиональный свет и звук

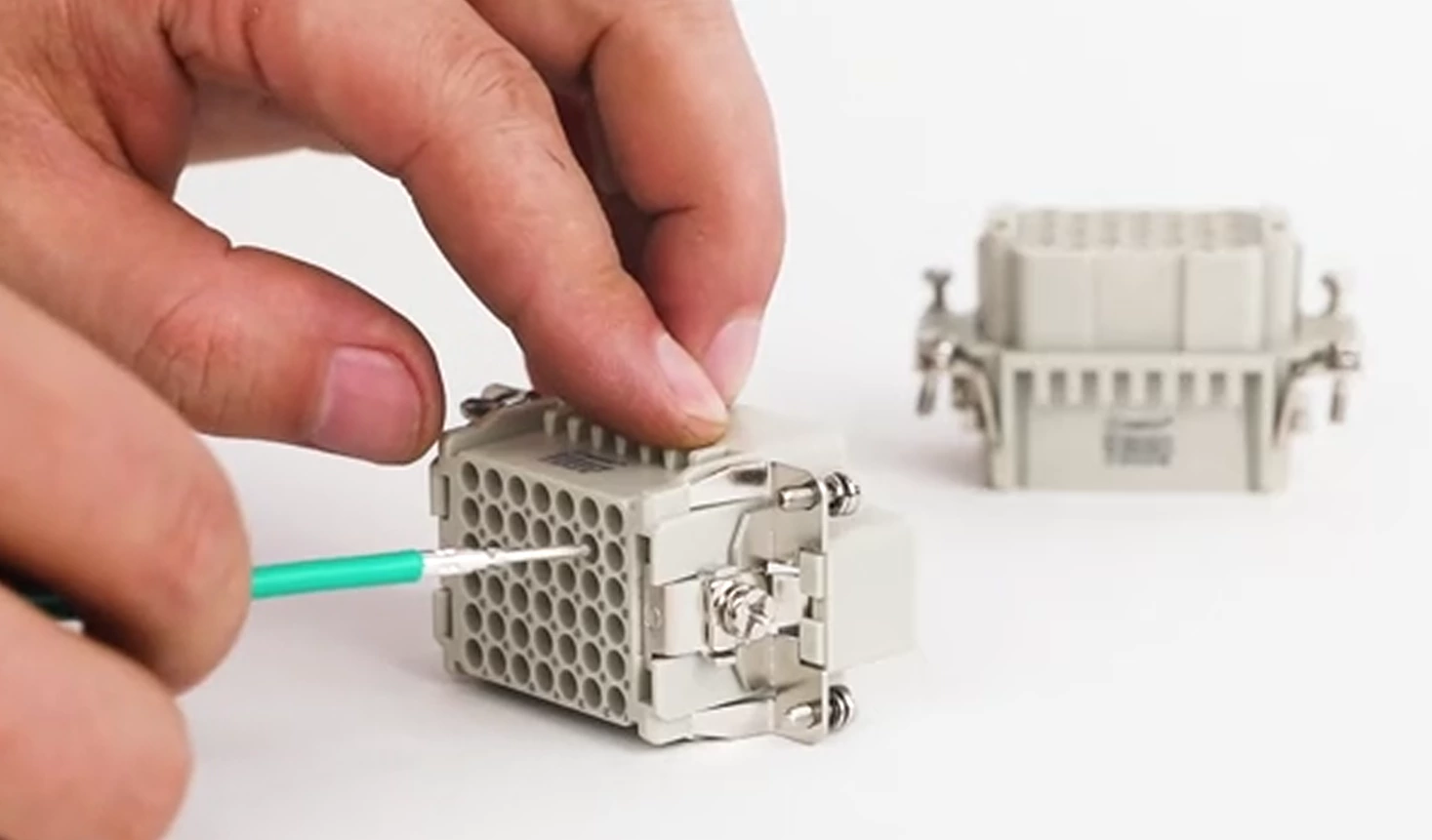

Вопросы: Как подключить сверхпрочный разъем обжимным контактом? Нужны ли инструменты?

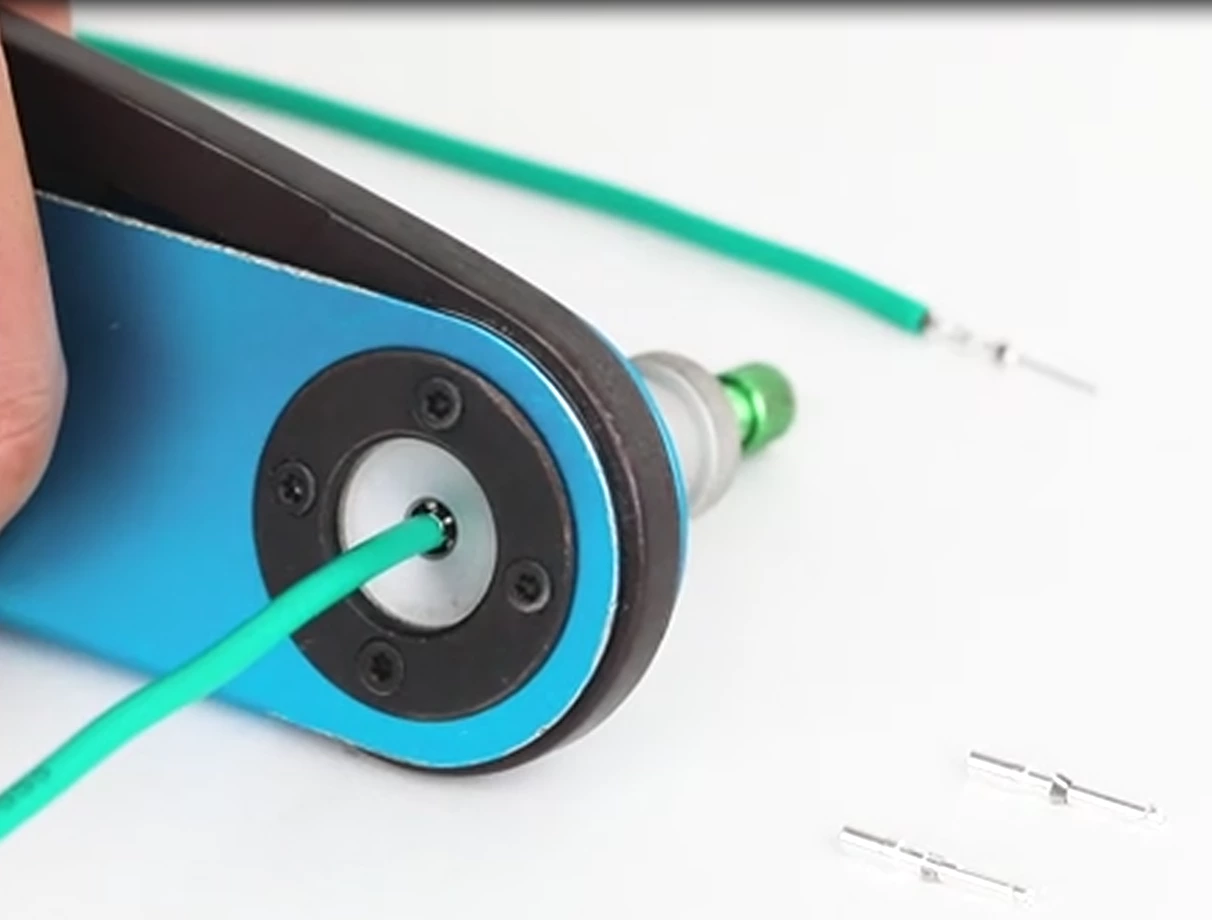

Ответ: Да, пожалуйста, проверьте следующее видео, для этого понадобятся следующие инструменты: обжимной инструмент для соединения провода и инструмент для извлечения, чтобы надавить на обжимные контакты.
