HK-004/2-M соединительный сигнальный провод усиленный соединитель 09380062601
- Количество контактов:
- 4/2 штифта
- Номинальный ток:
- 80/16А
- Часть:
- СО-ХК-004/2-М
- Подробности упаковки:
- Стандартные экспортные коробки
- Срок поставки:
- В течение 7 дней
- Условия оплаты:
- Аккредитив, банковский перевод, Western Union, Paypal
- Способность к поставкам:
- 100000 шт в месяц
- Номинальное напряжение проводника:
- 830/400В
- Сертификация продукции:
- UL CUL CE ROHS DMT
- Номер заказа:
- 09380062601
HK-004/2-M соединительный сигнальный провод для тяжелых условий эксплуатации
Разъем HK-004/2-M «папа» 80A для тяжелых условий эксплуатации, контакты 80A подключают область питания, контакты 16A подключают область сигнала, сочетание области питания и сигнала в одном разъеме,
Винтовое соединение для силовой и сигнальной зоны, используется в силовых комбинированных коробках для штепсельных розеток.
4+2 полюса + PE, 80/16 А, штыревой винтовой зажим:
| Вставки | Подходящая оболочка: 16BHood/Housing | ||||||||||||||
| Количество контактов | 4/2 | ||||||||||||||
| Электрические данные в соответствии с EN 61 984 | |||||||||||||||
| Зона мощности | |||||||||||||||
| ---Номинальный ток | 80А | ||||||||||||||
| ---Номинальное напряжение | 830В | ||||||||||||||
| ---Номинальное импульсное напряжение | 8кВ | ||||||||||||||
| ---Степень загрязнения | 3 | ||||||||||||||
| ---Степень загрязнения 2 также | 80А 1000В 8кВ 2 | ||||||||||||||
| Зона сигнала | |||||||||||||||
| ---Номинальный ток | 16А | ||||||||||||||
| ---Номинальное напряжение | 400В | ||||||||||||||
| ---Номинальное импульсное напряжение | 6кВ | ||||||||||||||
| ---Степень загрязнения | 3 | ||||||||||||||
| Номинальное напряжение согласно UL/CSA | 600/300В | ||||||||||||||
| Сопротивление изоляции | ≥1010 Ом | ||||||||||||||
| Материал | поликарбонат | ||||||||||||||
| Предельные температуры | -40℃...+125℃ | ||||||||||||||
| Воспламеняемость согласно UL 94 | В0 | ||||||||||||||
| Механический срок службы (циклы сопряжения) | ≥500 | ||||||||||||||
| Контакты | |||||||||||||||
| Силовые контакты | |||||||||||||||
| ---Материал | медный сплав | ||||||||||||||
| ---Поверхность | покрытый твердым серебром | ||||||||||||||
| ---Контактное сопротивление | ≤0,3 мОм | ||||||||||||||
| ---Винтовой зажим | |||||||||||||||
| ------геометрический калибр проволоки | 1,5-16 мм² | ||||||||||||||
| ------AWG | 16-6 | ||||||||||||||
| ---Момент затяжки | |||||||||||||||
| ------мм² |
| ||||||||||||||
| ------Нм | |||||||||||||||
| ---Длина зачистки | 14мм | ||||||||||||||
| Сигнальные контакты | |||||||||||||||
| ---Материал | медный сплав | ||||||||||||||
| ---Поверхность | покрытый твердым серебром | ||||||||||||||
| ---Контактное сопротивление | ≤1мОм | ||||||||||||||
| ---Винтовой зажим | |||||||||||||||
| ------мм² | 0,5-2,5 мм² | ||||||||||||||
| ------AWG | 20-14 | ||||||||||||||
| ---Момент затяжки | 0,5 Нм | ||||||||||||||
| ---Длина зачистки | 7,5 мм | ||||||||||||||
Сверхпрочный соединитель SMICO может использоваться со следующими взаимозаменяемыми компонентами.
Капот и корпус для H16B.
| Поставщик | Вставка штепсельной вилки | Вставка гнезда |
| СМИКО | СО-ХК-004/2-М | SO-HK-004/2-F |
| ЧАС | 09380062611 | 09380062701 |
| ИЛМЕ | СХМ 4/2 | СХФ 4/2 |
| ТЕ | Т2100062101-000 | Т2100062201-000 |
| ЛАПП ЭПИК | ||
| ФЕНИКС | ||
| МОЛЕКС | ||
| ВЕЙДМЮЛЛЕР | HDC S4/2 МС | HDC S4/2 FS |
| ВИЛАНД | 72.215.0653.0 | 72.205.0653.0 |
| АМФЕНОЛ |
Сверхпрочный соединитель SMICO
Совместимо с другими брендами
принимаем OEM/ODM
принимаем индивидуальные цвета: например, синий, черный
Популярные детали в наличии, быстрая доставка
Экспортная упаковка: упаковка для каждого товара отдельно или упаковка для полного комплекта.
Без минимального заказа, за исключением индивидуального типа

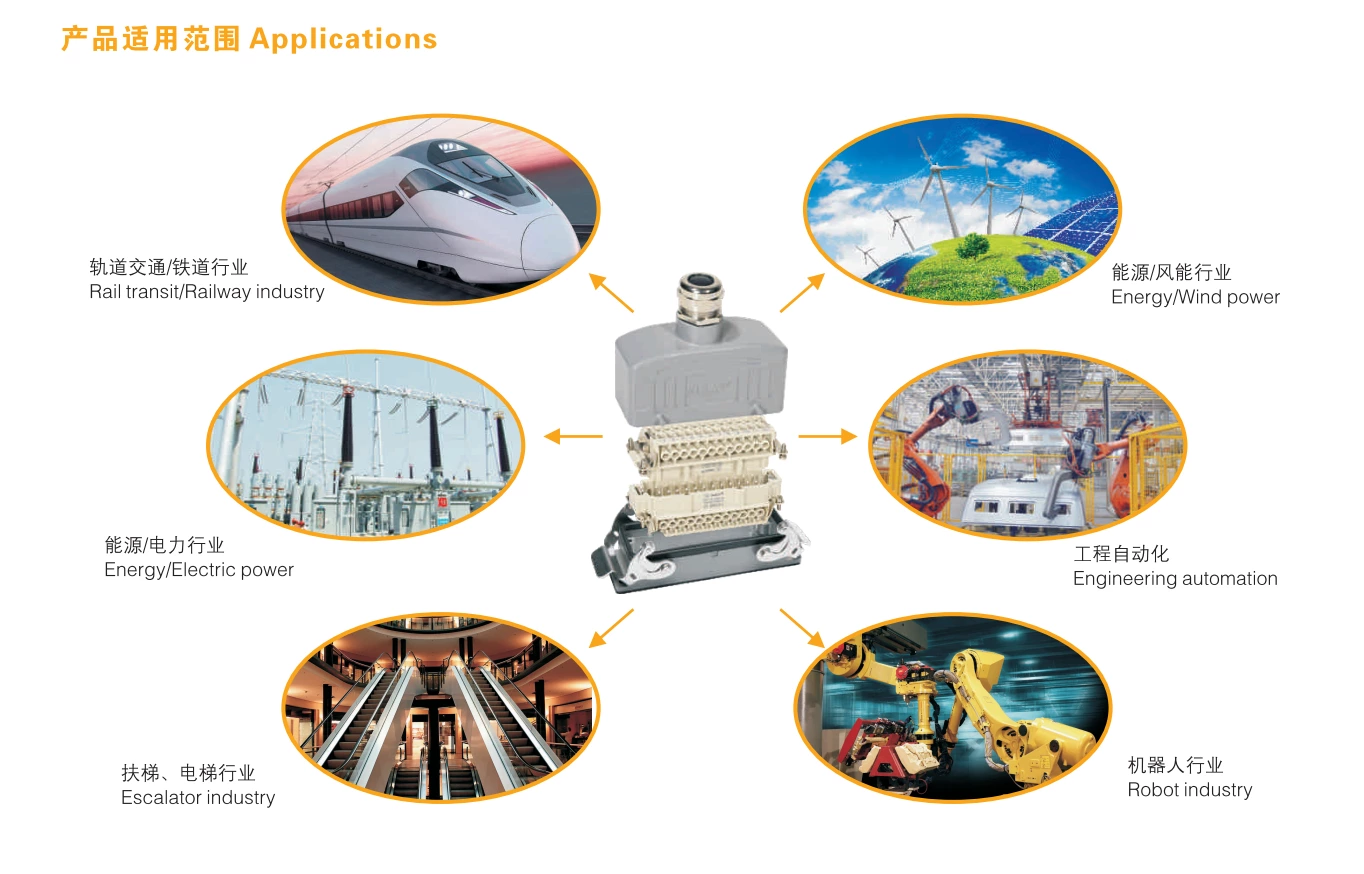

SMICO Соединители для тяжелых условий эксплуатации. Применение:
- Машины
- Автоматизация
- Робототехника
- Железнодорожный
- Распределение энергии
- Возобновляемая энергия
- Строительная техника
- Профессиональный свет и звук
Что такое сверхпрочный соединитель (HDC)?
Разъем HDC — это прочный промышленный разъем прямоугольной формы, предназначенный для передачи питания, данных и сигналов в жестких условиях эксплуатации.
Каковы области применения разъемов HDC?
Типичные области применения включают робототехнику, автоматизацию, машиностроение, железнодорожный транспорт и энергетику.
