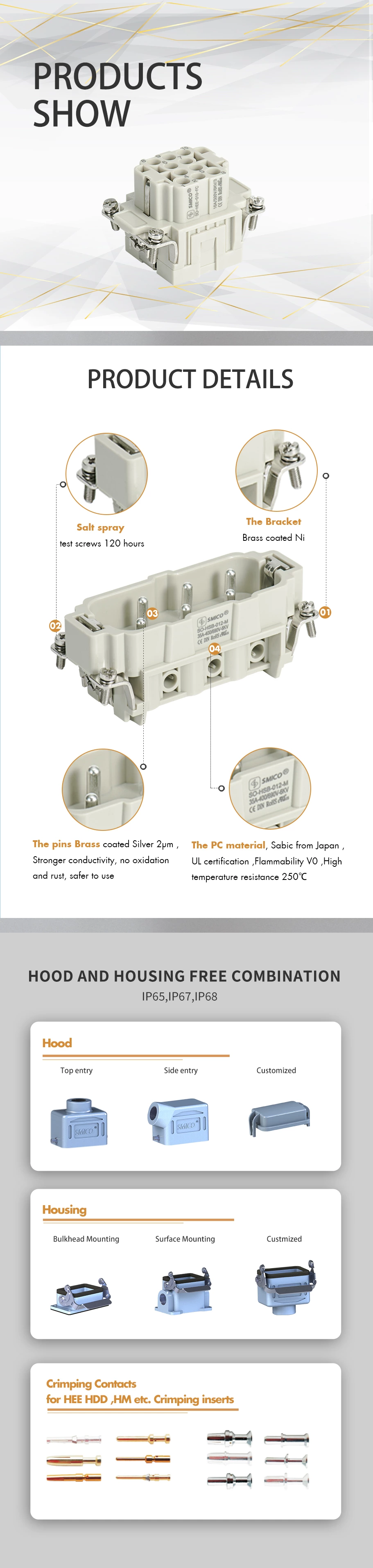

Женские обжимные электрические силовые разъемы 10 контактов серии HEE
- Количество контактов:
- 10 штифтов
- Номинальный ток:
- 16А
- Часть:
- СО-ХИ-010-ФК
- Подробности упаковки:
- Стандартные экспортные коробки
- Срок поставки:
- В течение 7 дней
- Условия оплаты:
- Аккредитив, банковский перевод, Western Union, Paypal
- Способность к поставкам:
- 100000 шт в месяц
- Номинальное напряжение проводника:
- 500В
- Сертификация продукции:
- UL CUL CE ROHS DMT
- Номер заказа:
- 09320103101
Женские обжимные электрические силовые разъемы 10 контактов серии HEE
Женские обжимные электрические силовые разъемы серии HEE на 10 контактов для мощности 10 А 500 В, при этом или ниже все могут использовать и обжимной тип каждой установки, необходимо использовать инструменты для обжима
10 полюсов+PE, 16A, обжимная вставка:
| Вставки | Подходящая оболочка: 6BHood/Housing |
| Количество контактов | 10 |
| Электрические данные в соответствии с EN 61 984 | |
| ---Номинальный ток | 16А |
| ---Номинальное напряжение проводника | 500В |
| ---Номинальное импульсное напряжение | 6кВ |
| ---Степень загрязнения | 3 |
| ---Степень загрязнения 2 также | 16А 830В 8кВ 2 |
| Номинальное напряжение согласно UL/CSA | 600В |
| Сопротивление изоляции | ≥1010 Ом |
| Материал | поликарбонат |
| Предельные температуры | -40℃...+125℃ |
| Воспламеняемость согласно UL 94 | В0 |
| Механический срок службы (циклы сопряжения) | ≥500 |
| Контакты | |
| Материал | медный сплав |
| Поверхность | позолоченный |
| покрытый твердым серебром | |
| Контактное сопротивление | ≤1мОм |
| Обжимной терминал | |
| ---Датчик Ври | 0,14-4,0 мм2 |
| ---AWG | 26-12 |
| ---Длина зачистки | 7,5 мм |
Сверхпрочный соединитель SMICO может использоваться со следующими взаимозаменяемыми компонентами.
Капот и корпус для H6B.
| Поставщик | Вставка штепсельной вилки | Вставка гнезда |
| СМИКО | СО-ХИ-010-МС | СО-ХИ-010-ФК |
| ЧАС | 09320103001 | 09320103101 |
| ИЛМЕ | ||
| ТЕ | ||
| ЛАПП ЭПИК | 10.1804C0 | 10.1814C0 |
| ФЕНИКС | 1584774 | 1584703 |
| МОЛЕКС | ||
| ВЕЙДМЮЛЛЕР | HDC HEE 10 MC | HDC HEE 10 FC |
| ВИЛАНД | 70.810.1056.0 | 70.800.1056.0 |
| АМФЕНОЛ |
Как выбрать сверхпрочные соединители SMICO:
1. Выберите нужную вам вставку: сколько контактов вам нужно, а также силу тока, напряжение, тип винта или тип обжима.
2. Выберите капот и корпус: верхний или боковой вход, монтаж на перегородке или на поверхности.
3. Выберите размер кабельного ввода: пластиковый или металлический кабельный ввод.
4. Если используется обжимной тип, необходимо выбрать правильный размер штифтов.
