HE-016-M Промышленные разъемы с винтовыми клеммами для тяжелых условий эксплуатации
- Количество контактов:
- 16
- Номинальный ток:
- 16А
- Часть:
- SO-HE-016-M
- Подробности упаковки:
- Стандартные экспортные коробки
- Срок поставки:
- В течение 7 дней
- Условия оплаты:
- Аккредитив, банковский перевод, Western Union, Paypal
- Способность к поставкам:
- 100000 шт в месяц
- Номинальное напряжение проводника:
- 500В
- Сертификация продукции:
- UL, CUL, CE, ROHS, DMT, IEC-61984
- Номер заказа:
- 09330162601
HE-016-M Промышленные разъемы с винтовыми клеммами для тяжелых условий эксплуатации
Промышленный разъем Heavy Duty Connectors 16pin, HE-016-M может использоваться вместо промышленной розетки, круглой розетки, авиационной розетки и в других условиях.
Портфель HDC состоит из:
- Кожухи, корпуса и основания: доступны с различными степенями защиты IP65, IP67, IP68 и IP69k
- Контактные системы: от 5 А до 650 А с винтовыми, обжимными и пружинными зажимами.
- Вставки: доступны до 216 контактов в одном разъеме для обжима, винтового соединения или зажима в виде клетки

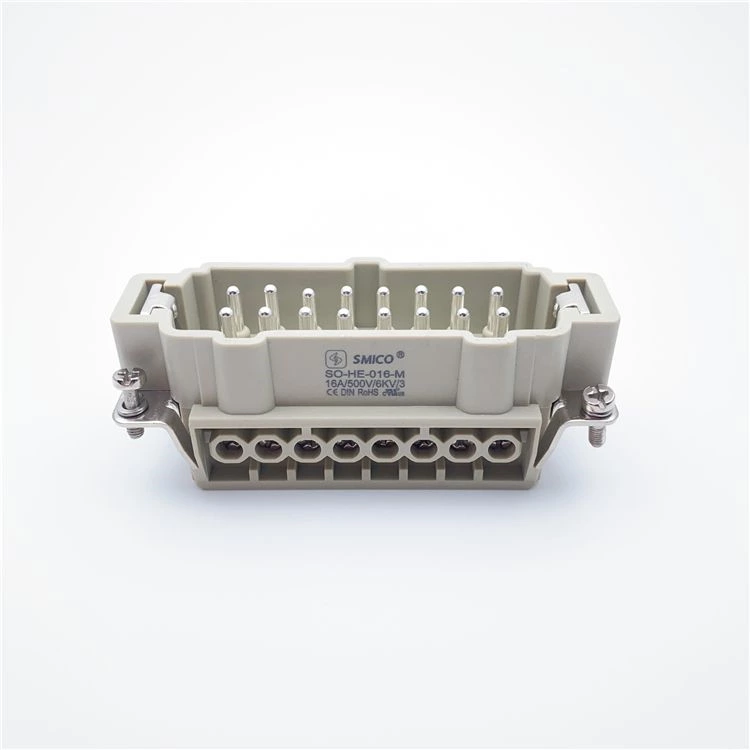

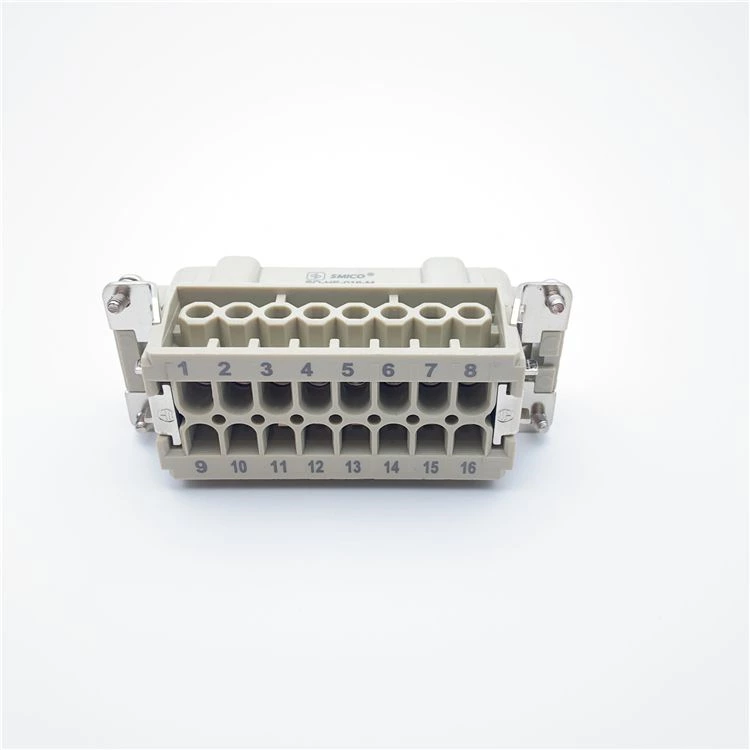

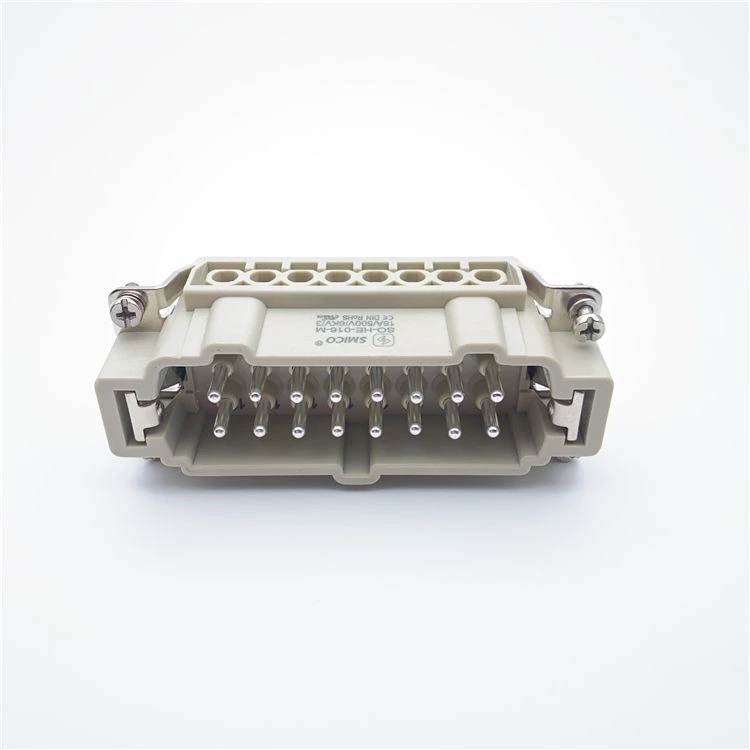

16 полюсов+PE,16A,винтовая вставка-папа
| Вставки | Подходящая оболочка: 16BHood/Housing |
| Количество контактов | 16 |
| Электрические данные в соответствии с EN 61 984 | |
| ---Номинальный ток | 16А |
| ---Номинальное напряжение проводника | 500В |
| ---Номинальное импульсное напряжение | 6кВ |
| ---Степень загрязнения | 3 |
| ---Степень загрязнения 2 также | 16А 400/690В 6кВ 2 |
| Номинальное напряжение согласно UL/CSA | 600В |
| Сопротивление изоляции | ≥1010 Ом |
| Материал | поликарбонат |
| Предельные температуры | -40℃...+125℃ |
| Воспламеняемость согласно UL 94 | В0 |
| Механический срок службы (циклы сопряжения) | ≥500 |
| Контакты | |
| Материал | медный сплав |
| Поверхность | позолоченный |
| покрытый твердым серебром | |
| Контактное сопротивление | ≤1мОм |
| Винтовой зажим | |
| ---Датчик Ври | 0,14-2,5мм2 |
| ---AWG | 26-14 |
| ---Крутящий момент затяжки/испытания | 0,5Н·м |
| ---Длина зачистки | 7.0мм |
Сверхпрочный соединитель SMICO может использоваться со следующими взаимозаменяемыми компонентами.
Капот и корпус для H16B.
| Поставщик | Вставка штепсельной вилки | Вставка гнезда |
| СМИКО | SO-HE-016-M | SO-HE-016-F |
| Хартинг | 09330162601 | 09330162701 |
| ИЛМЕ | CNEM 16 Т | КНЕФ 16 Т |
| ТЕ | ||
| ЛАПП ЭПИК | 10.1940 | 10.1950 |
| ФЕНИКС | 1648238 | 1648241 |
| МОЛЕКС | ||
| ВЕЙДМЮЛЛЕР | HDC HE 16 МС | HDC HE 16 FS |
| ВИЛАНД | 70.310.1602.0 | 70.300.1602.0 |
| АМФЕНОЛ |
Приложения
- Машины
- Автоматизация
- Робототехника
- Железнодорожный
- Распределение энергии
- Возобновляемая энергия
- Строительная техника
- Профессиональный свет и звук
