25-полюсный сверхпрочный многоконтактный разъем 10A 250V с обжимными вставками
- Количество контактов:
- 25
- Номинальный ток:
- 10А
- Часть:
- SO-HD-025-FC
- Подробности упаковки:
- Стандартные экспортные коробки
- Срок поставки:
- В течение 7 дней
- Условия оплаты:
- Аккредитив, банковский перевод, Western Union, Paypal
- Способность к поставкам:
- 100000 шт в месяц
- Номинальное напряжение проводника:
- 250В
- Сертификация продукции:
- UL CUL CE ROHS DMT
- Номер заказа:
- 09210253101

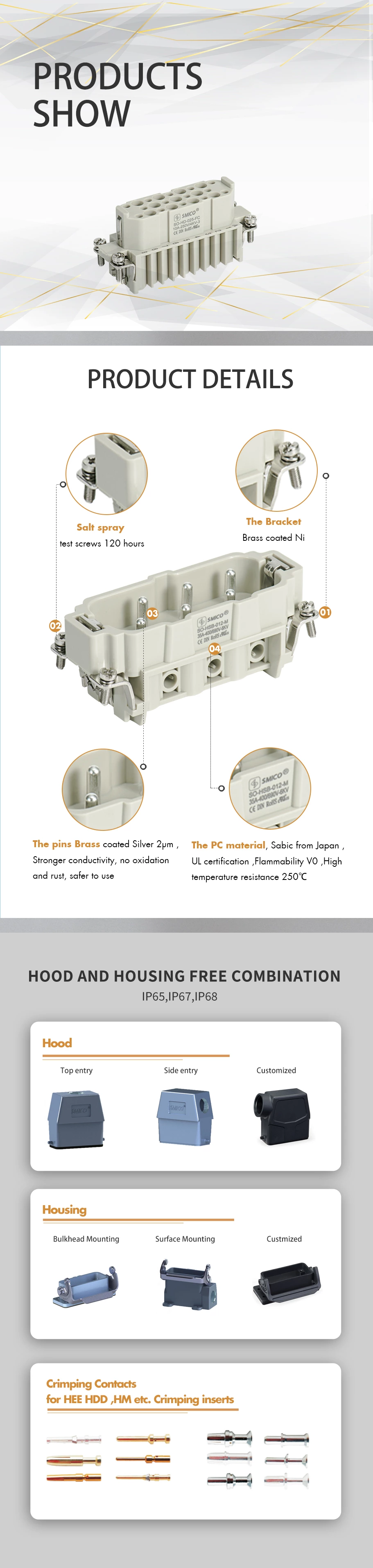

25-полюсный сверхпрочный многоконтактный разъем 10A 250V с обжимными вставками
25-полюсный сверхпрочный многоконтактный разъем, используемый для работы робота, машинных операций и индивидуальных операций. Разъем может быть изготовлен в соответствии с OEM / ODM
25 полюсов + PE, 10A Обжимная клемма:
| Вставки | Подходящая оболочка: 16AКорпус/корпус |
| Количество контактов | 25 |
| Электрические данные в соответствии с EN 61 984 | |
| ---Номинальный ток | 10А |
| ---Номинальное напряжение проводника | 250В |
| ---Номинальное импульсное напряжение | 4кВ |
| ---Степень загрязнения | 3 |
| ---Степень загрязнения 2 также | 10А 230/400В 4кВ 2 |
| ---Номинальное напряжение согласно UL/CSA | 600В |
| ---Номинальное напряжение для клеммы с обмоткой согласно CSA | 2А 30В |
| Сопротивление изоляции | ≥1010 Ом |
| Материал | поликарбонат |
| Предельные температуры | -40℃...+125℃ |
| Воспламеняемость согласно UL 94 | В0 |
| Механический срок службы (циклы сопряжения) | ≥500 |
| Контакты | |
| Материал | медный сплав |
| Поверхность | позолоченный |
| покрытый твердым серебром | |
| Контактное сопротивление | ≤3мОм |
| Обжимной терминал | |
| ---Датчик Ври | 0,14-2,5 мм² |
| ---AWG | 26-14 |
Согласно разъему EUROMAP 67, разъем SMICO для тяжелых условий эксплуатации может соответствовать следующим взаимозаменяемым деталям.
Капот и корпус для H32A.
| Поставщик | Вставка штепсельной вилки | Вставка гнезда |
| СМИКО | SO-HD-025-MC (1-25) SO-HD-050-MC(26-50) | SO-HD-025-FC(1-25) SO-HD-025-FC(26-50) |
| ЧАС | 09210253001 09210253011 | 09210253101 09210253111 |
| ИЛМЕ | CDM25 | CDF25 |
| ТЕ | Т2020252101-000 T2020252101-Z00 | Т2020252201-000 T2020252201-Z00 |
| ЛАПП ЭПИК | 11283300 11283400 | 11282300 11283500 |
| ФЕНИКС | 1584392 1411478 | 1584402 1411481 |
| МОЛЕКС | 7125.4112.0 7125.4012.3 | 7125.4112.3 7125.4012.0 |
| ВЕЙДМЮЛЛЕР | 1650810000 1023040000 | 1650820000 1023050000 |
| ВИЛАНД | 73.700.2553.0 73.700.2553.3 | 73.710.2553.0 73.710.2553.3 |
| АМФЕНОЛ | С146 10А025 500 2 С146 10А025 505 2 | С146 10B025 500 2 С146 10B025 505 2 |
Как выбрать тип сверхпрочного соединителя SMICO:
- Вставки: проверьте контакты (6pin, 10pin .....) и силу тока (10A, 16A .....)
- Капот: верхний вход, боковой вход, высокая или низкая конструкция
- Корпус: однорычажный, двухрычажный, монтаж на переборке или на поверхности
- Размер кабельного ввода
- Размер штифта в соответствии с диапазоном кабеля
- Если у вас есть фотографии или коды других поставщиков, мы изменим выбор наших типов
