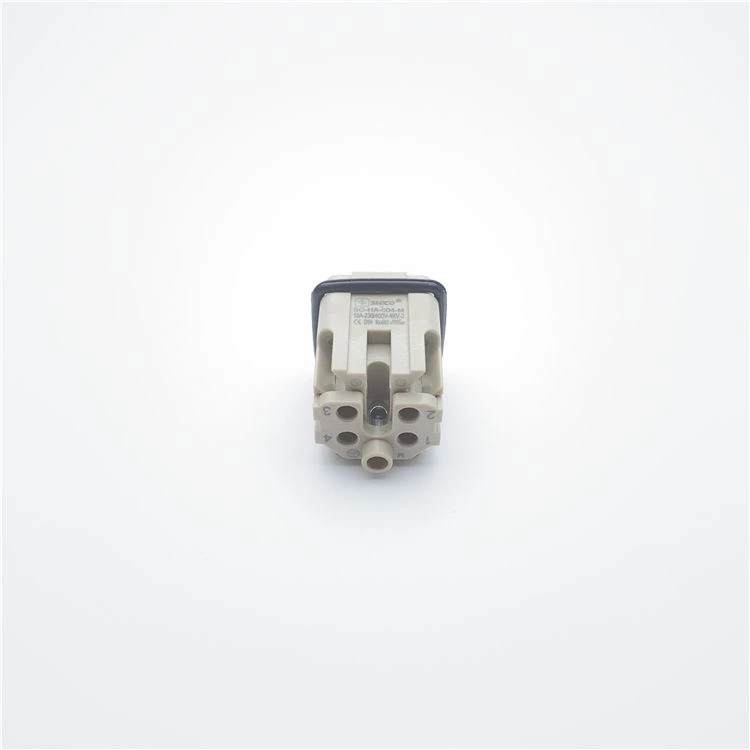

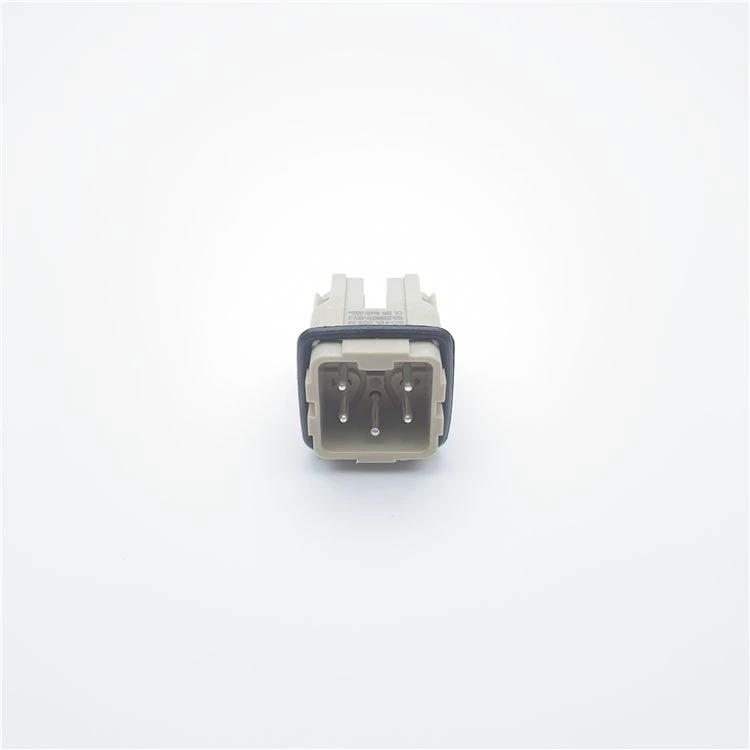

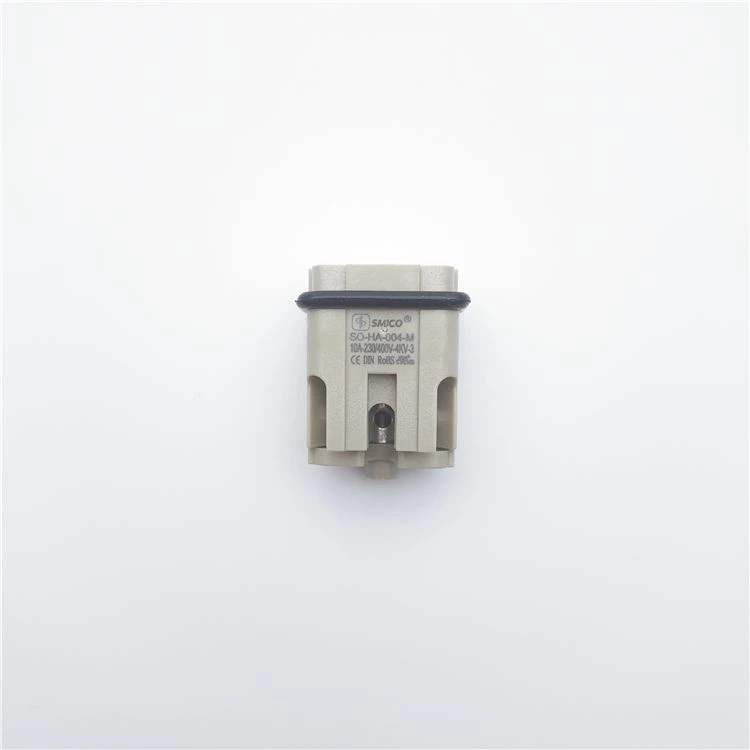

4-контактный прямоугольный разъем для тяжелых условий эксплуатации - Вставки
- Количество контактов:
- 4
- Номинальный ток:
- 10А
- Часть:
- СО-ХА-004-М
- Подробности упаковки:
- Стандартные экспортные коробки
- Срок поставки:
- В течение 7 дней
- Условия оплаты:
- Аккредитив, банковский перевод, Western Union, Paypal
- Способность к поставкам:
- 100000 шт в месяц
- Номинальное напряжение проводника:
- 230/400А
- Номер заказа:
- 09200042611
4-контактный прямоугольный разъем для тяжелых условий эксплуатации - Вставки
Мощные разъемы с 4-контактным винтовым соединением, малого типа A, 10 А, простая эксплуатация.
Используется в светодиодной системе освещения и компрессоре с универсальным разъемом.
Для тяжелого оборудования и неавтомобильного транспорта, где требуются прочные герметичные вилки, розетки и силовые разъемы.

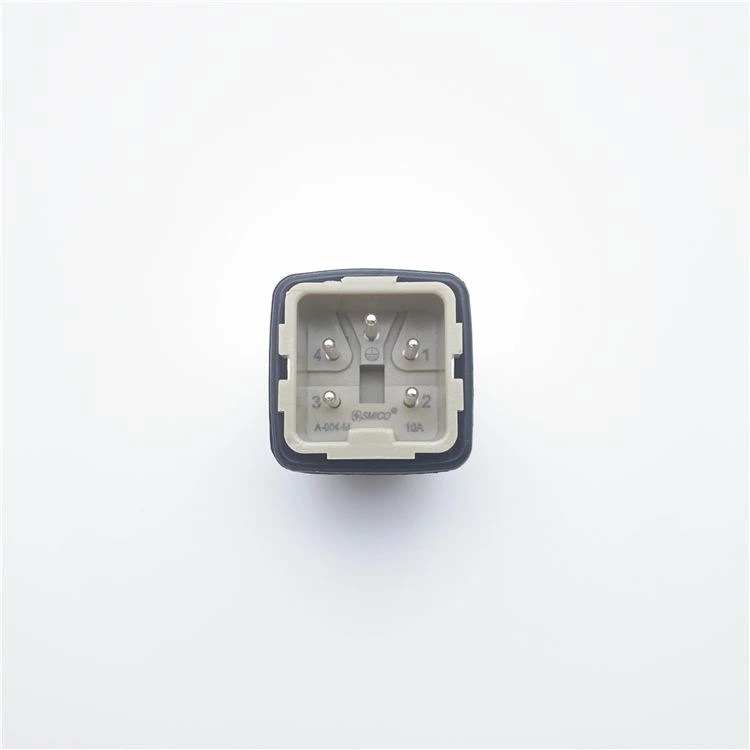

4 полюса + PE, 10 А, штыревой винтовой зажим:
| Вставки | Подходящая оболочка: 3AКорпус/корпус |
| Количество контактов | 4 |
| Электрические данные в соответствии с EN 61 984 | |
| ---Номинальный ток | 10А |
| ---Номинальное напряжение проводника | 230/400В |
| ---Номинальное импульсное напряжение | 4кВ |
| ---Степень загрязнения | 3 |
| ---или | 10А 250В 4кВ 3 |
| Номинальное напряжение согласно UL | 600В |
| Сопротивление изоляции | ≥1010 Ом |
| Материал | поликарбонат |
| Предельные температуры | -40℃...+125℃ |
| Воспламеняемость согласно UL 94 | В0 |
| Механический срок службы (циклы сопряжения) | ≥500 |
| Контакты | |
| Материал | медный сплав |
| Поверхность | позолоченный |
| покрытый твердым серебром | |
| Контактное сопротивление | ≤1мОм |
| Винтовой зажим | |
| ---Датчик Ври | 1,0-2,5мм2 |
| ---AWG | 18-14 |
| ---Крутящий момент затяжки/испытания | 0,25Н·м |

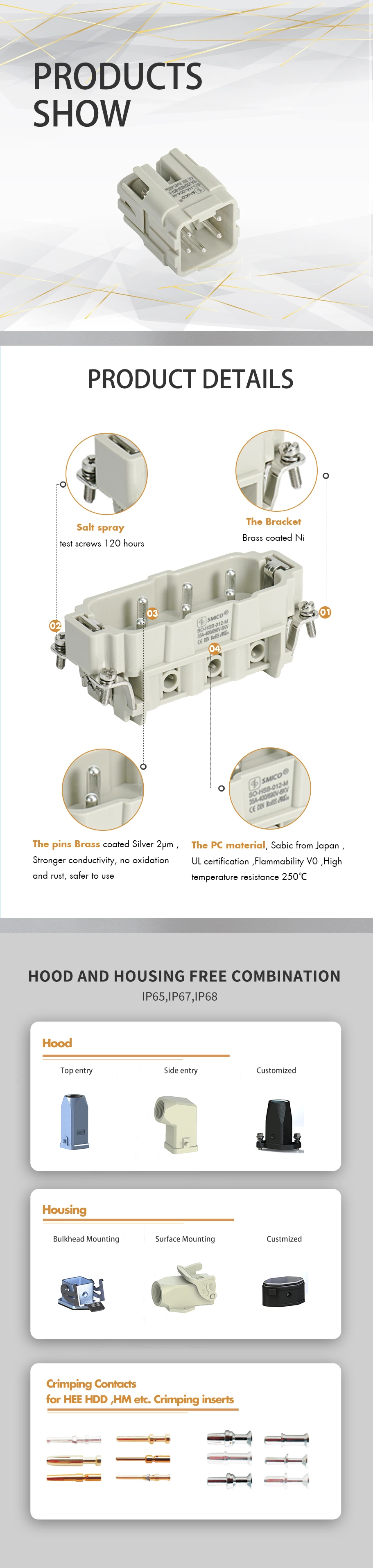

Сверхпрочный соединитель SMICO может использоваться со следующими взаимозаменяемыми компонентами.
Капот и корпус для H3A.
| Поставщик | Вставка штепсельной вилки | Вставка гнезда |
| СМИКО | СО-ХА-004-М | SO-HA-004-F |
| ЧАС | 09200042611 | 09200042711 |
| ИЛМЕ | CKM04 | CKF04 |
| ТЕ | ||
| ЛАПП ЭПИК | 104310000 | 104320000 |
| ФЕНИКС | 1585278 | 1585281 |
| МОЛЕКС | ||
| ВЕЙДМЮЛЛЕР | HDC HA 4 МС | HDC HA 4 FS |
| ВИЛАНД | 73.310.0453.0 | 73.300.0453.0 |
| АМФЕНОЛ |
Сверхпрочный соединитель SMICO
Совместимо с другими брендами
принимаем OEM/ODM
принимаем индивидуальные цвета: например, синий, черный
Популярные детали в наличии, быстрая доставка
Экспортная упаковка: упаковка для каждого товара отдельно или упаковка для полного комплекта.

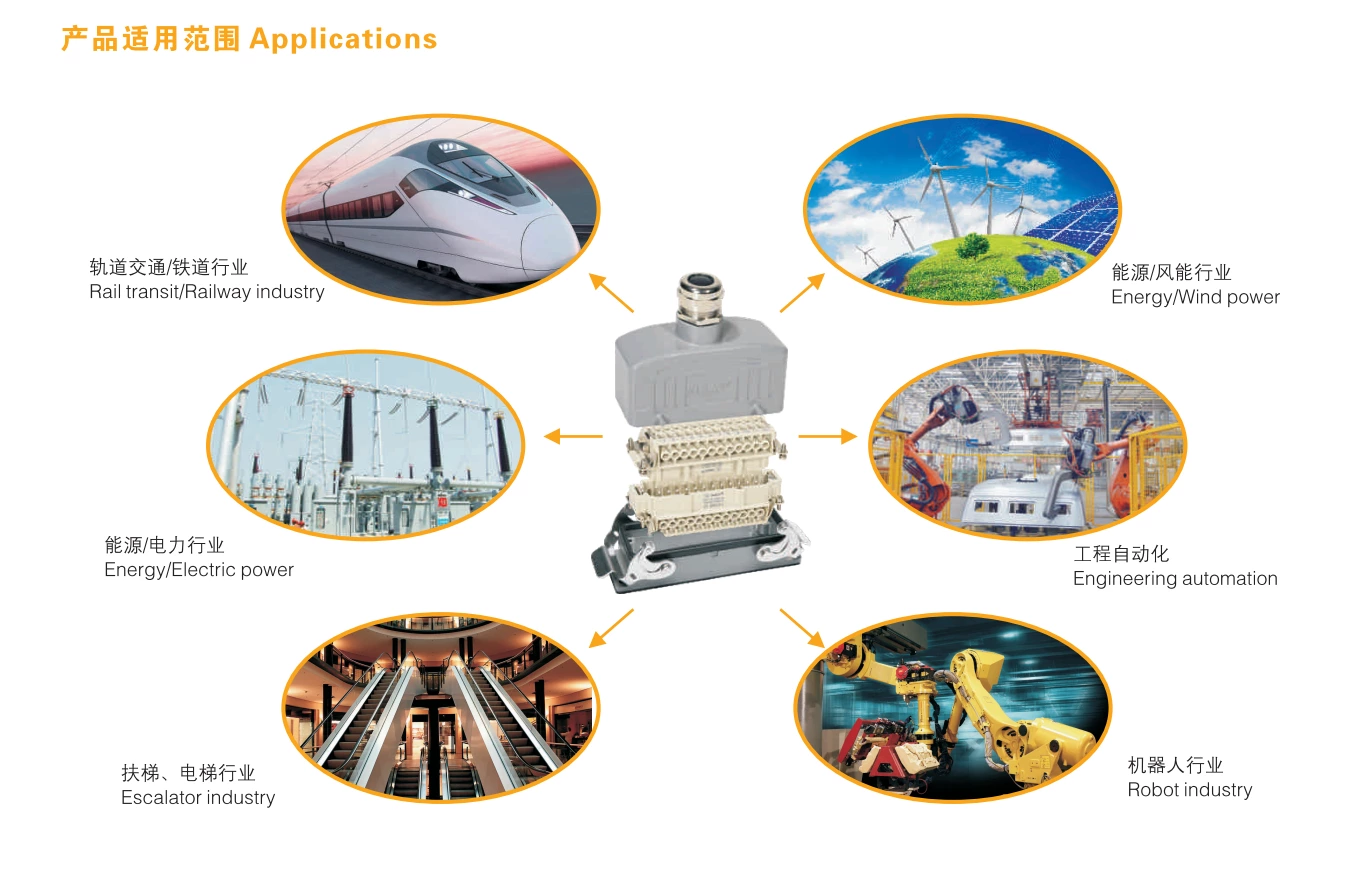

SMICO Соединители для тяжелых условий эксплуатации. Применение:
- Машины
- Автоматизация
- Робототехника
- Железнодорожный
- Распределение энергии
- Возобновляемая энергия
- Строительная техника
- Профессиональный свет и звук
Сверхпрочное соединительное соединение
- Первый шаг — подключение прочного разъема.
Ослабьте винт отверткой, вставьте провод в боковое отверстие вставки, а затем затяните винт.
- Шаг 2. Установите верхнюю часть корпуса усиленного соединителя.
С помощью отвертки открутите фиксирующий винт корпуса вставки, вставьте корпус вставки в верхнюю оболочку, а затем затяните фиксирующий винт.
- Третий шаг — установка нижней части корпуса сверхпрочного соединителя.
Таким же образом закрепите нижнюю оболочку и вставьте верхнюю оболочку и нижнюю оболочку со вставленным корпусом друг в друга.
