Пневматический модуль с усиленными соединителями, металл 09140006350

Для удовлетворения возросших требований к промышленным интерфейсам в гибких производственных приложениях компания SMICO разработала новый пневматический соединительный модуль — пневматический модуль SMICO Metal.

Новый модуль оснащен прочными и долговечными металлическими контактами и может быть подключен/отключен не менее 10 000 раз. Новый модуль позволяет пользователям использовать преимущества управления сжатым воздухом на производственных предприятиях, которые часто перенастраиваются, например, в силовых приводах, элементах управления, тормозах, удерживающих и разгрузочных устройствах.

Угловые пневматические металлические контакты SMICO обеспечивают больше места для проводки в корпусе разъема.

Новый интерфейс характеризуется повышенным максимальным рабочим давлением. Вместо прежнего верхнего предела в 8 бар (пневматический модуль SMICO с пластиковыми контактами) контакты теперь выдерживают постоянное давление в 10 бар, охватывая весь диапазон «низкого давления». Это расширяет число возможных применений для подключаемых систем распределения сжатого воздуха.

В дополнение к контактам SMICO Pneumatic Metal, SMICO также предлагает пневматические контакты с угловыми соединениями, что упрощает сборку пневматических модулей. В случаях, когда в корпусах мало места для проводов, угловые пневматические контакты гарантируют, что радиусы изгиба пневматических шлангов не будут превышать минимальные размеры.

В результате, неисправности во время сборки исключены. Угловые версии пневматических штыревых и гнездовых контактов для Metal также оснащены технологией соединения Push-In.

Угловые варианты увеличивают количество корпусов, доступных для пневматических приложений. Поскольку направляющие штифты и гнезда больше не нужны, возможно использование во всех корпусах, совместимых с серией SMICO-Modular, включая Eco, Yellock, HA и HB — без ограничений.

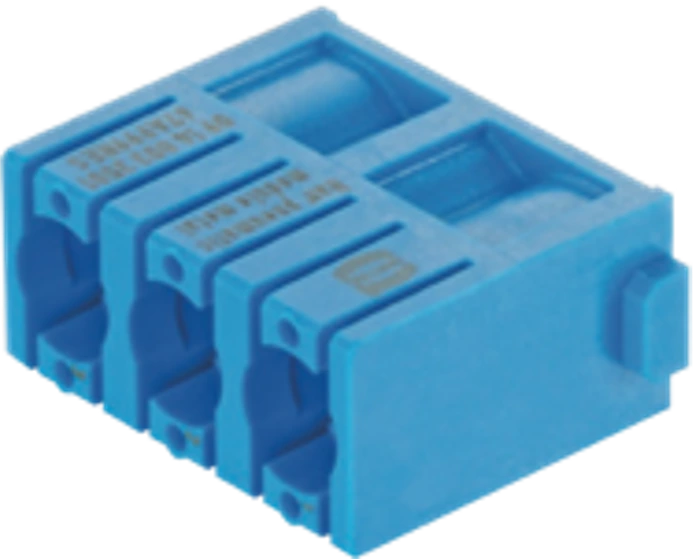

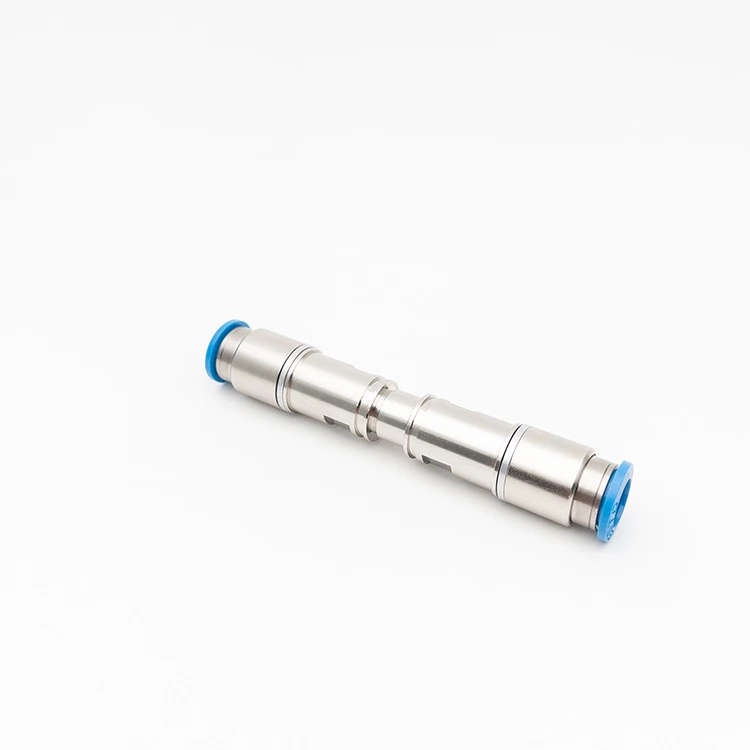

SMICO Пневматический модуль металлический

Передача сжатого воздуха с помощью соединительной системы

Промышленные разъемы SMICO упрощают монтаж, демонтаж и обслуживание соединительных систем, используемых на промышленных объектах.

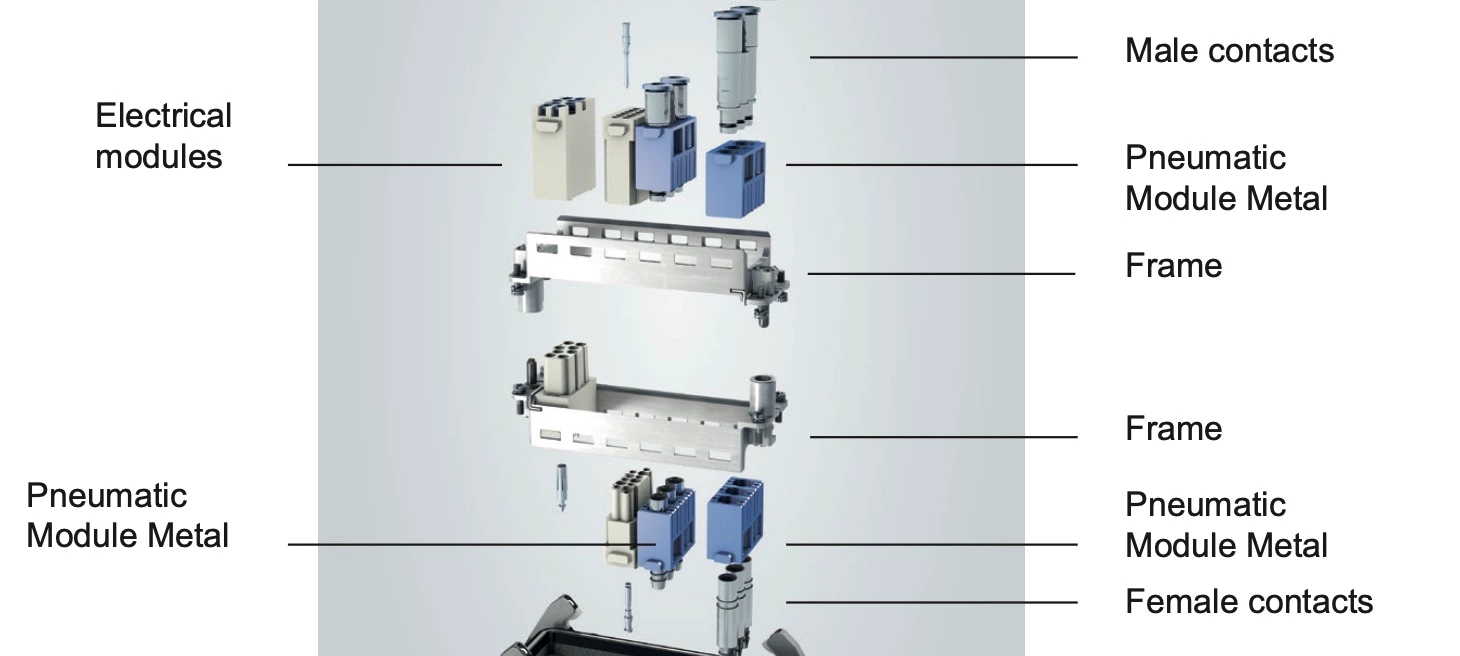

Серия SMICO-Modular особенно универсальна. Модули этой серии могут
могут быть объединены вместе для создания множества комбинаций разъемов. Контакты для передачи электроэнергии и/или сигналов данных могут быть расположены рядом с контактами для соединений сжатого воздуха. Ethernet, USB, FireWire и различные стандарты для сетей коаксиального кабеля входят в число типов передачи, которые могут быть использованы.

Правильно подготовленный сжатый воздух может передаваться через разъем с помощью пневматического модуля SMICO Metal. Пневматический модуль выделяется синим цветом среди электрических модулей. Контактные штыри и гнезда могут использоваться с пневматическими шлангами различных диаметров в зависимости от ваших требований. Этот пневматический модуль можно комбинировать со всеми другими модулями серии. Помимо электроэнергии и электрических сигналов, их также можно использовать для создания разъемных соединений, которые передают оптоволоконные сигналы и сжатый воздух.

Содержимое упаковки

Пневматический модуль SMICO Metal имеет место для 3 контактов с соединениями для - трубок с внутренним диаметром (ID) = 3,0, 4,0 или 6,0 мм.

- Трубы с наружным диаметром (OD) = 3,0, 4,0 или 6,0 мм

Для каждого подключаемого соединения требуется не менее двух модулей, а также:

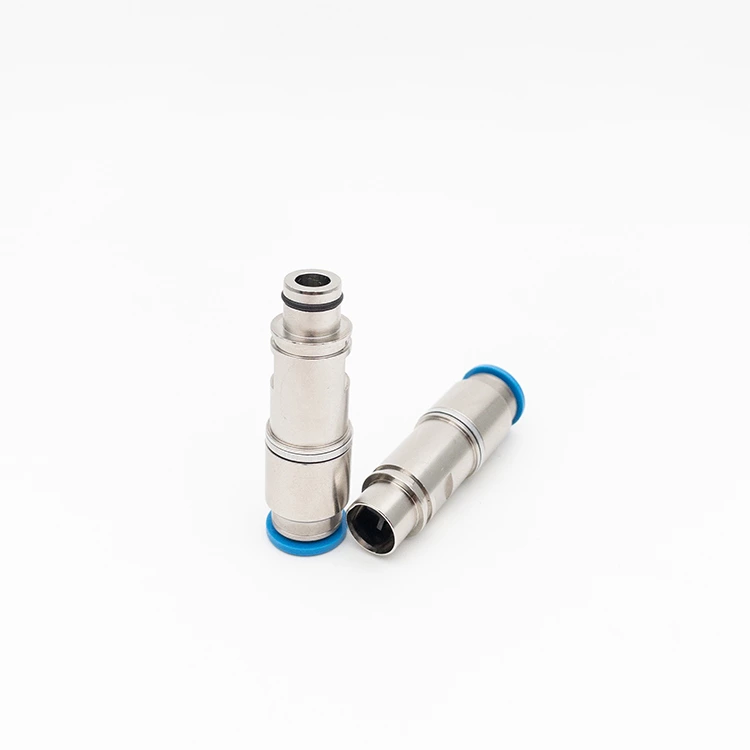

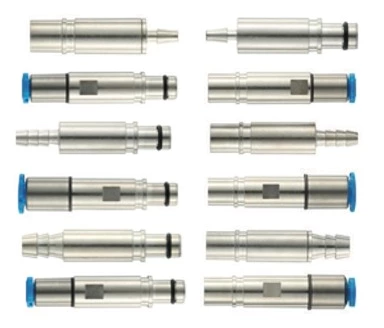

• Пневматический штекерный контакт Han® для внутреннего диаметра = 3,0, 4,0 или 6,0 мм / внешнего диаметра = 3,0, 4,0 или 6,0 мм (10 штук в упаковке)

• Пневматический женский контакт SMICO для внутреннего диаметра = 3,0, 4,0 или 6,0 мм / внешнего диаметра = 3,0, 4,0 или 6,0 мм (10 штук в упаковке)

Гнездовой контакт доступен в версиях с функцией отключения и без нее.

При формировании заказа обратите внимание на следующее:

• Соединительный профиль контактов, используемых в пневматическом модуле SMICO Metal, рассчитан либо на внутренний, либо на внешний диаметр шланга.

Пользователи должны выбрать соответствующие версии и размеры корпуса и монтажной рамы в соответствии с требованиями их применения разъемов.

Компоненты, необходимые пользователям для создания подключаемых систем распределения сжатого воздуха, можно найти в таблице «Пневматические модули SMICO: металл и аксессуары».

Общая информация

Модульные соединители SMICO соответствуют требованиям безопасности и испытаний, изложенным в DIN EN 60 664-1 и DIN EN 61 984. Безопасность модульных соединителей может быть впервые установлена, когда они фактически находятся в приложении (например, после того, как отдельные компоненты были выбраны и собраны вместе). В этой главе определяется надлежащее и предполагаемое использование пневматических модулей Han®. В ней также приводятся общие инструкции по безопасности при использовании модулей в модульных соединителях SMICO.

Правильное и предполагаемое использование

Пневматический модуль SMICO Metal должен использоваться для передачи надлежащим образом подготовленного сжатого воздуха в промышленном соединителе Han-Modular®. Модуль подходит для использования в пневматических системах, рабочее давление которых не превышает 10 бар. Любое другое использование должно быть предварительно согласовано с SMICO.

Общая информация по безопасности

При установке, обслуживании и снятии соединителей Han-Modular® (включая пневматический модуль SMICO) необходимо соблюдать следующие правила техники безопасности:

Требования к установке

Все работы, связанные с установкой, обслуживанием и снятием модульных соединителей SMICO, должны выполняться квалифицированным, обученным персоналом. Если электрические модули используются в пределах ЕС, эти работы должны выполняться квалифицированным персоналом в соответствии с DIN EN 50110-1/-2 и IEC 60364. Также должны соблюдаться соответствующие национальные правила по предотвращению несчастных случаев.

Никогда не включайте и не выключайте из розетки, если она находится под напряжением или нагрузкой.

Модульные разъемы SMICO никогда не должны подключаться или отключаться при наличии электрического напряжения или нагрузки. Этот запрет не применяется, если разъем содержит только пневматические модули.

Защита от поражения электрическим током

Модульные разъемы SMICO рассчитаны на категорию перенапряжения III (DIN EN

60 664-1). Пользователи должны убедиться, что разъем установлен правильно, чтобы защитить от поражения электрическим током. Эта защита может быть обеспечена с помощью кожухов и кожухов, предоставляемых SMICO, или с помощью других мер, которые пользователь принимает во время установки.

Подходит только для сжатого воздуха.

SMICO Pneumatic Module Metal подходит только для передачи сухого, надлежащим образом подготовленного сжатого воздуха. Не используйте клапаны или розетки SMICO Pneumatic Module Metal для передачи других сред, таких как другие газы или жидкости. Любое использование, отклоняющееся от этой цели, не допускается, если оно не было разъяснено соответствующими национальными ассоциациями по электротехнике (например, в Германии: Ассоциация VDE по электрическим, электронным и информационным технологиям или ее региональные организации).

Допустимая степень загрязнения/заражённости

Модульные разъемы SMICO по умолчанию рассчитаны на степень загрязнения 3. Все промышленные разъемы SMICO с защитой IP54 или выше (классы защиты IP согласно DIN EN 61 984, раздел 6.19.2.3) соответствуют этой степени загрязнения. Даже разъемы с более низким классом защиты IP подходят для использования в качестве степени загрязнения 3, если они оснащены колпачком, который обеспечивает им IP54 или выше в отключенном состоянии.

Техническое описание

Модуль и контакты

Пневматический модуль SMICO Metal используется для создания разъемных соединений для передачи сухого, надлежащим образом подготовленного сжатого воздуха в пневматических системах.

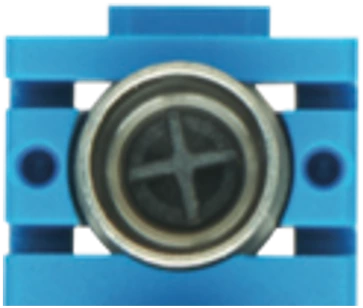

Гнездовой контакт доступен в версиях с функцией отключения или без нее. В версии отключения подпружиненный клапан закрывает уплотнительное кольцо при открытии разъема. Это предотвращает утечку сжатого воздуха. При подключении штекерный контакт прижимается к клапану и удерживает контакт открытым.

Модуль Количество контактов Цвет Материал Предельные температуры Воспламеняемость в соответствии с UL 94 Механический срок службы	3 Синий Поликарбонат -20 °С ... +80 °С В0 ≥ 10 000 циклов спаривания
Контакты Материал Цвет Шланговое соединение - Внутренний диаметр (ID) Рабочее давление	Нержавеющая сталь Металлик - 3,0 мм - 4,0 мм (1/8") - 6,0 мм 10 бар (145 фунтов на кв. дюйм)
Материал уплотнений	НБР
Материал запорного клапана	Поликарбонат

Скорость потока и перепад давления на контакте

Чтобы помочь проектировщикам и планировщикам при выборе и расчете параметров систем сжатого воздуха, компания SMICO определила максимальный расход и перепад давления для контактов пневматического модуля SMICO Metal.

Скорость потока

Расход определяет объем воздуха, который может быть пропущен через контакты пневматического модуля SMICO Metal. Показано соотношение между преобладающим объемом воздуха (л/мин) и результирующим падением давления (бар). Это соотношение используется для расчета расхода для различных контактов SMICO Pneumatic Metal, как показано в Таблице 7. Расход был определен для охватывающих контактов с обратным клапаном.

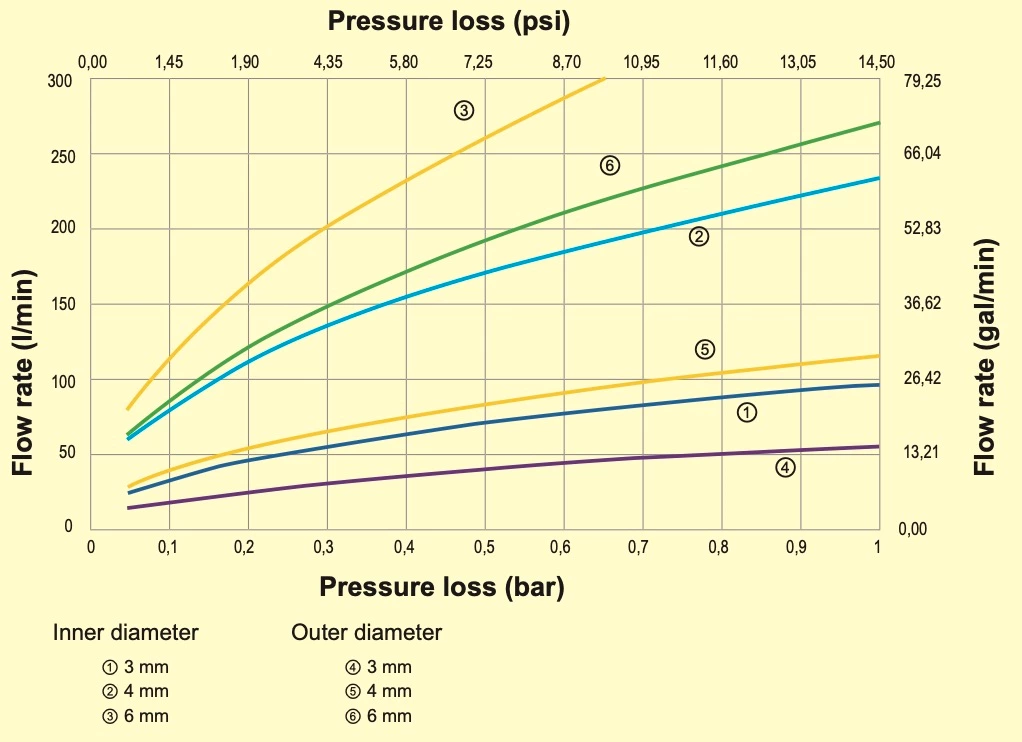

Рисунок 1: Макс. расход для пневматических контактов с отключением

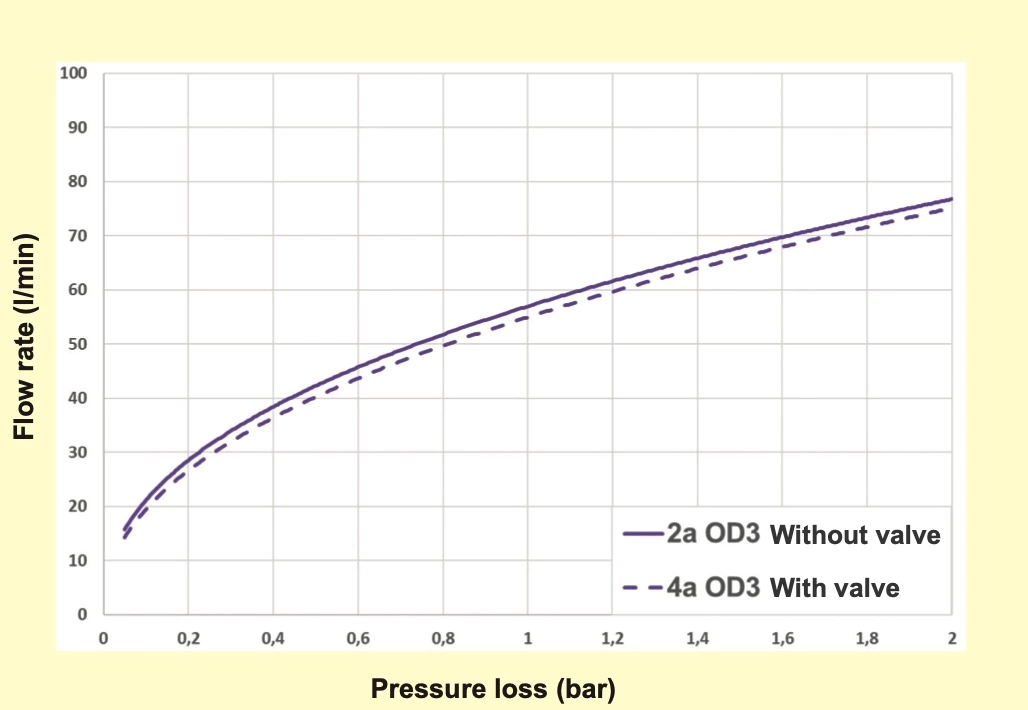

Рисунок 2: Сравнение женского модуля с запорным клапаном и без него

Разрешенные капоты и кожухи

Пневматический модуль MICOS Metal может использоваться с различными кожухами и корпусами SMICO. Для некоторых кожухов/корпусов требуется дополнительный механизм для установки модулей SMICO Modular (например, H10A).

Высокие типы конструкции кожухов и корпусов обычно рекомендуются для пневматических приложений. Этот тип конструкции значительно упрощает кабельную разводку модулей; нет необходимости чрезмерно изгибать пневматические шланги. Если в корпусе для поверхностного монтажа на переборке используются гнездовые контакты OD с клапаном, необходимо выбирать пневматические контакты с угловыми выходами. При выборе кожухов/корпусов убедитесь, что радиусы изгиба пневматических шлангов соответствуют их соответствующим установочным ситуациям.

Методы прекращения

SMICO Pneumatic Module Metal предлагается с двумя различными методами концевой заделки. Выбор правильного пневматического шланга также очень важен.

Следующая информация поможет вам найти правильную комбинацию пневматического контакта и пневматического шланга:

Метод завершения Push-In

Пневматический шланг зажимается по калиброванному внешнему диаметру при использовании техники Push-In. Таким образом, пневматический контакт при этой технике соединения называется OD (например, наружный диаметр). Это относится к калиброванному диаметру шланга.

Метод концевой заделки с использованием внутреннего зажима

Метод внутреннего зажима для завершения заключается в проталкивании пневматического шланга через соединительную поверхность пневматического контакта. Здесь следует использовать пневматические шланги с калиброванным внутренним диаметром. Таким образом, пневматический контакт с этой техникой соединения называется ID (например, Внутренний Диаметр). Это относится к калиброванному диаметру шланга.

Использование направляющих штифтов мужского и женского пола

Для применения пневматического модуля SMICO Metal не обязательно использовать направляющие штифты (артикул 09 14 000 9908) и направляющие штифты (артикул 09 14 000 9909). Причина в том, что модуль может выдерживать наклон в продольном направлении более

чем ±5°, в соответствии с DIN EN 175 301-801. Однако использование мужского

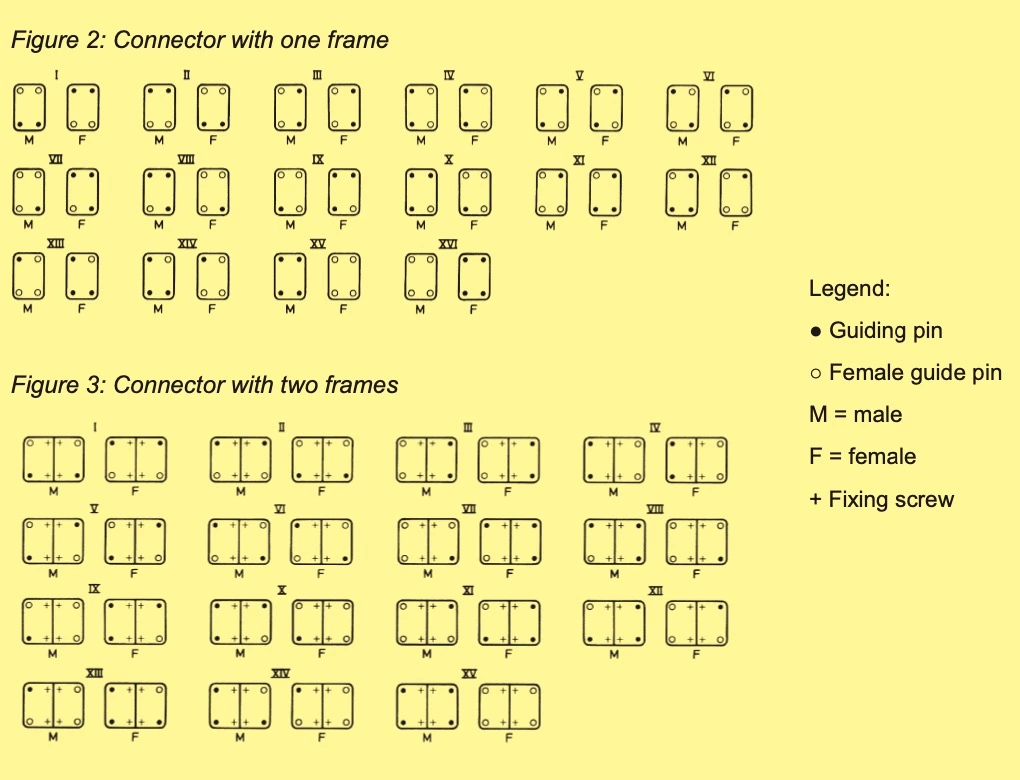

и направляющие штифты женского пола все еще полезны при кодировании смежных промышленных разъемов. Возможные кодировки показаны в таблице ниже (рисунки 2 и 3).

Инструкция по сборке

Сборка

Процесс сборки показан на примере пневматического модуля SMICO Metal с тремя пневматическими контактами OD. Пневматические контакты ID собираются аналогичным образом.

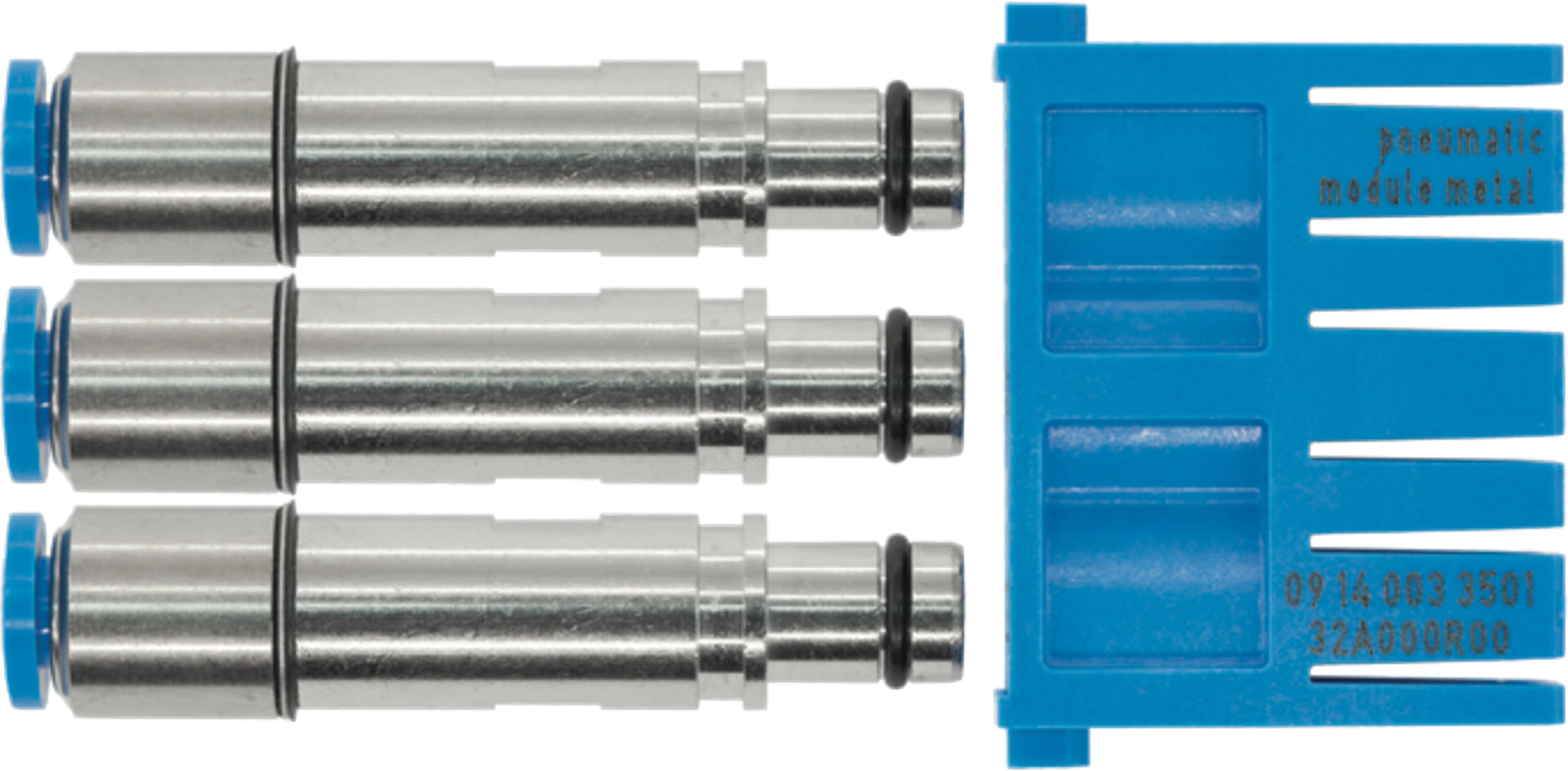

	Обзор - Пневматический модуль SMICO, металлический - 3 штыревых контакта OD
	Обзор - Пневматический модуль SMICO, металлический - 3 штыревых контакта

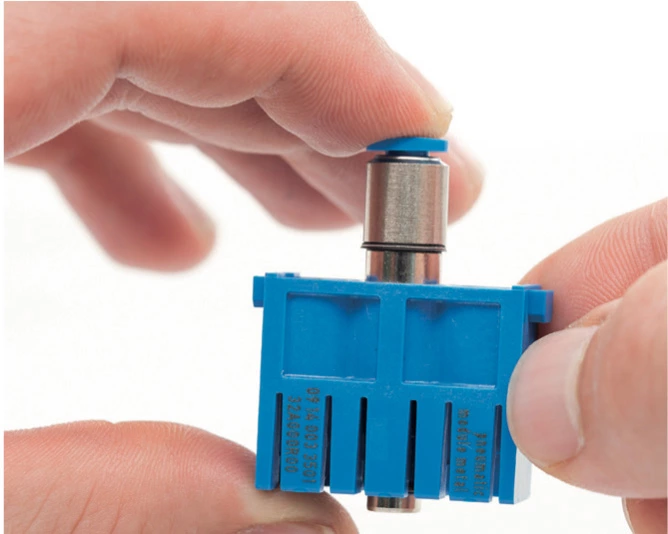

	Вставьте пневматический контакт со стороны соединения в пневматический модуль, пока не почувствуете сопротивление. Затем с силой нажмите на контакт, пока он не защелкнется в модуле. ► Вы услышите щелчок, когда пневматический контакт полностью вставлен в модуль. ► Сборка пневматических контактов ID аналогична сборке пневматических контактов OD

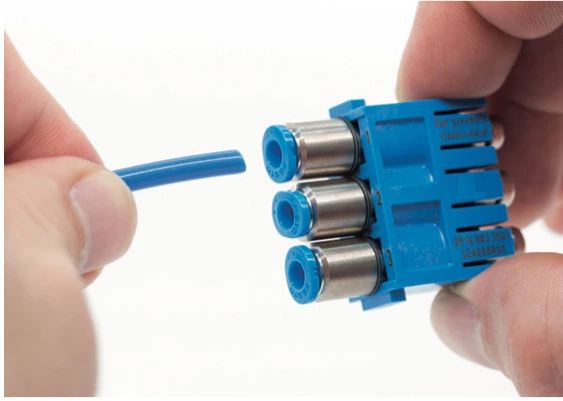

	Подключите пневматический шланг к пневматическому контакту. При использовании концевой муфты Push-In вставьте шланг до упора в концевую сторону контакта. ► Аккуратно потяните за шланг, чтобы убедиться, что он надежно закреплен

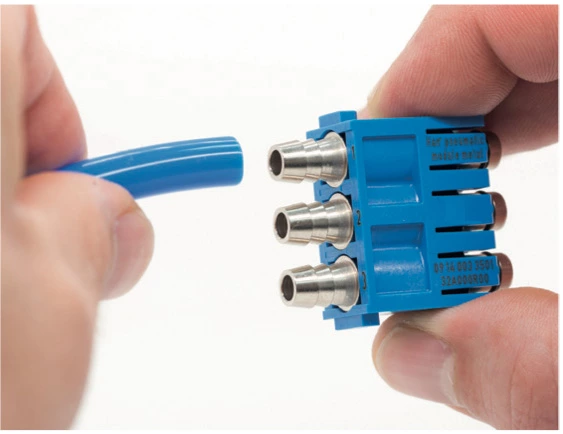

	Подключите пневматический шланг к пневматическому контакту. При использовании техники ID-завершения наденьте шланг на контакт. ► Убедитесь, что конец шланга выступает за верхнее профильное кольцо. ► Осторожно потяните за шланг, чтобы убедиться, что он надежно закреплен.

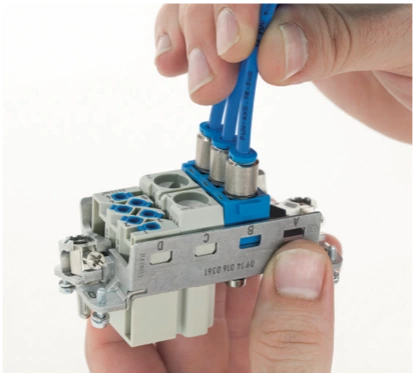

	Теперь вы можете установить полностью собранный пневматический модуль в модульную шарнирную раму SMICO. Откройте откидную раму, а затем установите модуль в правильное положение. ► Убедитесь, что выемки модуля входят в углубления откидной рамы.
	После полной загрузки шарнирной рамы Han-Modular® закройте ее, слегка нажав на внешние стороны рамы. ► Убедитесь, что выемки модуля точно входят в углубления шарнирной рамы.
	Вставьте модульную шарнирную раму SMICO в кожух/корпус. ► Убедитесь, что шланги правильно проложены через кабельный ввод. ► Используйте четыре винта для крепления рамы в корпусе.

Удаление

Для снятия пневматических контактов с модуля необходим специально разработанный инструмент.

	Номер детали: 09 99 000 089

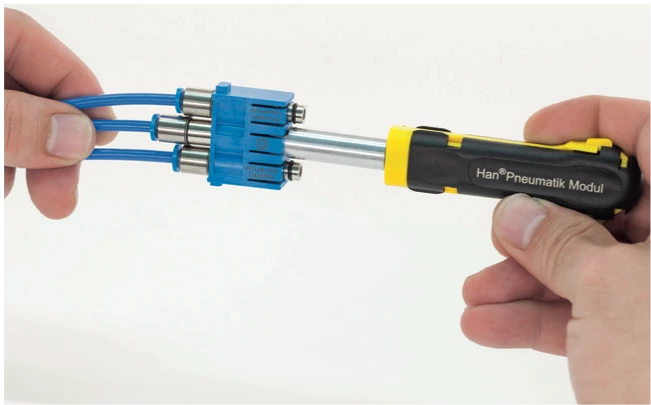

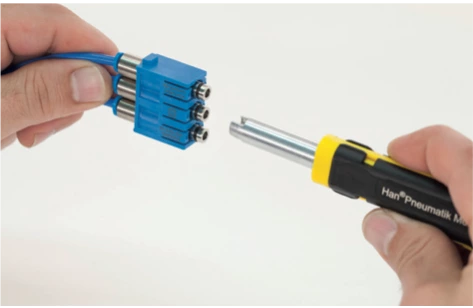

	Вставьте инструмент для снятия в ответную часть пневматического модуля. ► Зубцы инструмента должны раздвинуть удерживающие защелки модуля.
	Правильно вставив инструмент для извлечения, извлеките контакт из модуля.

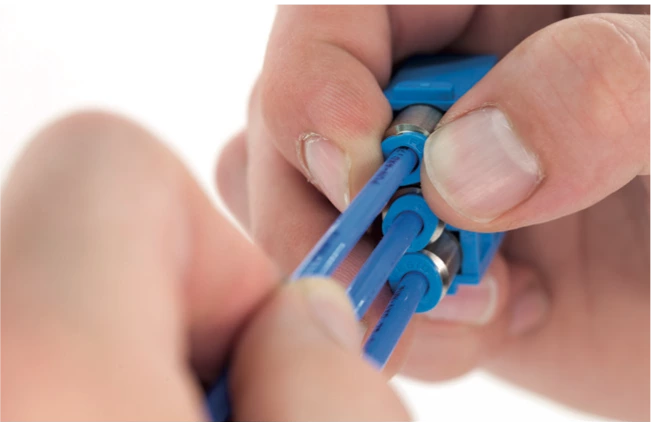

	Чтобы отсоединить пневматический шланг от пневматического контакта, в котором используется концевая заделка Push-In, нажмите на синее кольцо контакта, одновременно потянув за шланг.

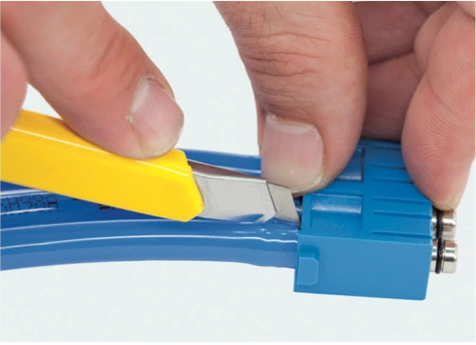

	Чтобы снять пневматический шланг с пневматического контакта, использующего технологию ID-завершения, разрежьте шланг вдоль его зажимной поверхности. Затем шланг можно снять с пневматического контакта.

Предотвращение неисправностей

Системы сжатого воздуха могут загрязняться твердыми частицами, такими как металлические осколки, вода, масла или смазка. Такие примеси могут привести к падению давления в распределительной системе. Утечки из шлангов, контактов или клапанов также могут вызвать падение давления. Соблюдайте инструкции по эксплуатации и безопасности для сжатого воздуха.
Внимательно осмотрите оборудование для обработки/распределения воздуха (а также оборудование для глушения шума, где это применимо). Также следуйте инструкциям по безопасности от производителей шлангов, клапанов и других соединительных элементов.
