Переключатель нагрузки с ручным управлением 125A-3150A

Переключатель нагрузки серии SGLZ

Внедрение передовых зарубежных технологий коммутации, использование модернизированного производственного процесса, значительное улучшение возможностей защиты линии коммутации и характеристик изоляции; Модульная конструкция имеет гибкую разнообразную компоновку; Множество режимов работы удовлетворяют потребности клиентов в различных ситуациях.

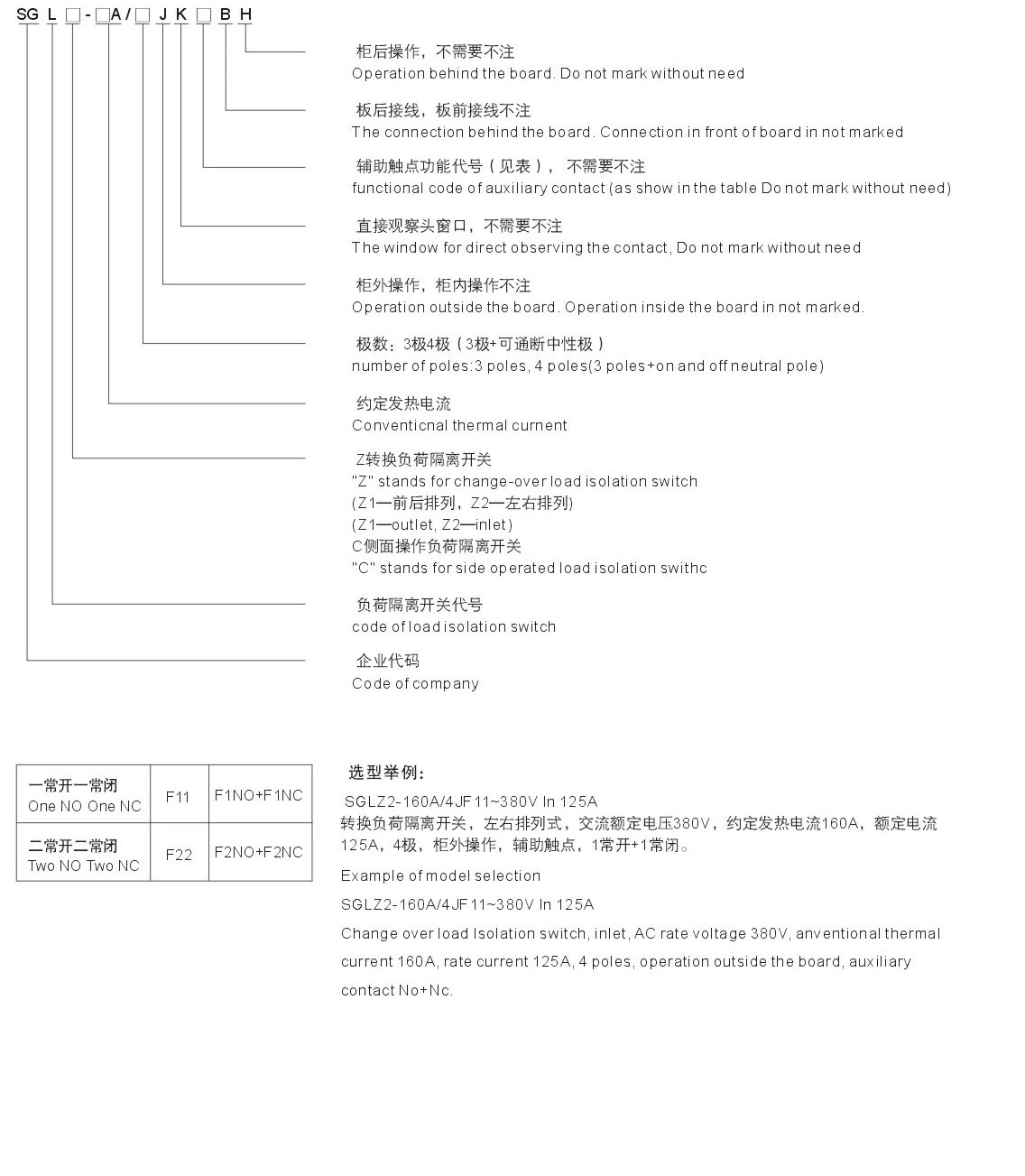

Тип и значение

Характеристика продукции

Выключатель изоляции нагрузки серии SGLZ в основном подходит для переменного тока частотой 50 Гц, номинальным напряжением до 660 В, постоянным током с номинальным напряжением до 440 В и номинальным током до 3150 А. Выключатель используется в нечастых цепях замыкания и размыкания.

Соответствовать стандартам

Международный стандарт

IEC60947-1 «Низковольтная коммутационная аппаратура и аппаратура управления. Часть 1: Общие правила»
IEC60947-1 «Низковольтная коммутационная аппаратура и аппаратура управления. Низковольтные выключатели-разъединители, выключатели-разъединители и блоки предохранителей»

Национальный стандарт

GB/T14048.1 «Низковольтная коммутационная аппаратура и аппаратура управления. Часть 1: Общие правила»
GB/T14048.3 «Низковольтная коммутационная аппаратура и аппаратура управления. Низковольтные выключатели-разъединители, выключатели-разъединители и блоки предохранителей»

Нормальные условия работы и монтажа

■ Температура окружающего воздуха -5℃~+40℃, относительная влажность менее 95%.
■ Высота места установки не более 2000 метров.
■ Отсутствие взрывоопасных сред.
■ Отсутствие проникновения дождя и снега в окружающую среду.
Примечание: Если ожидается, что температура окружающего воздуха будет выше +40℃ или ниже -5℃, пользователь должен объяснить это производителю.

Режим работы

Прямая эксплуатация:

Ручка устанавливается непосредственно посередине выключателя.

Работа вне доски:

Ручка устанавливается снаружи двери распределительного щитка.

Выключатель нагрузки SGL-125A~1600A

SGLZ-125A~1600A, выключатель изоляции нагрузки подходит для переключения двух комплектов низковольтной электрической цепи или переключения двух комплектов устройств нагрузки или для безопасной изоляции.

Режим работы:

Прямое управление: ручка установлена на выключателе

Эксплуатация снаружи щита: ручка устанавливается снаружи дверцы распределительного щита.

По запросу могут быть поставлены изделия со смотровыми окнами для непосредственного наблюдения за включенным и выключенным состоянием контакта.

Изделия имеют три полюса, четыре полюса и (три полюса + ВКЛ и ВЫКЛ нейронный полюс)

Удлиненная пластина используется для работы вне доски.

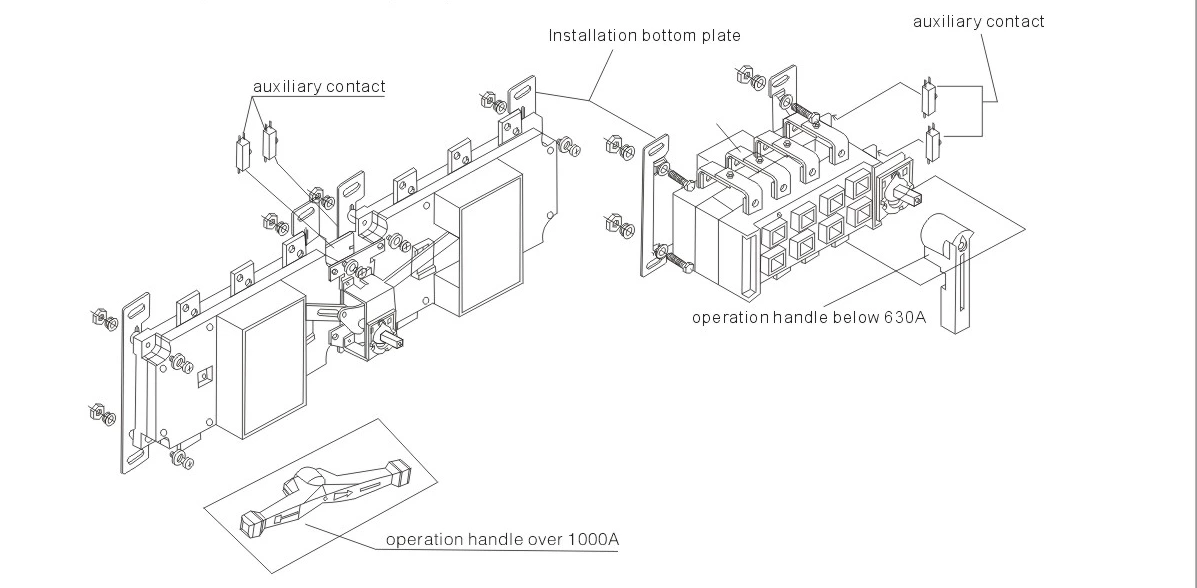

По требованию могут быть собраны два комплекта вспомогательных контактов.

Механические характеристики и электрические свойства соответствуют механическим характеристикам и электрическим свойствам SGLZ-125A-1600A.

Для подключения входного или выходного терминала переключателя может быть предусмотрена перемычка.

Примечание: выбрано мостовое соединение, необходимо пояснение, чтобы указать вход или выход, подключенный к нему.

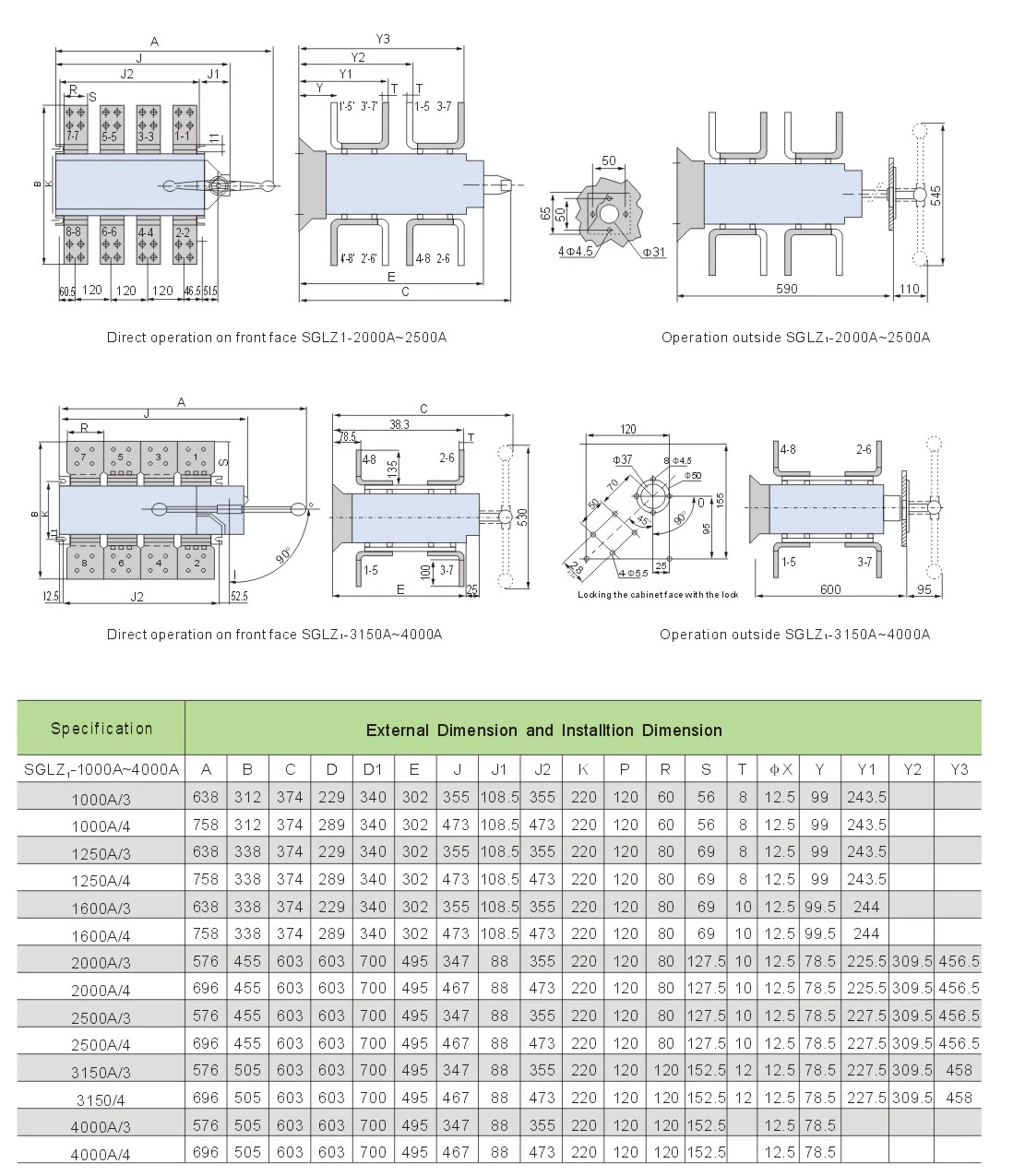

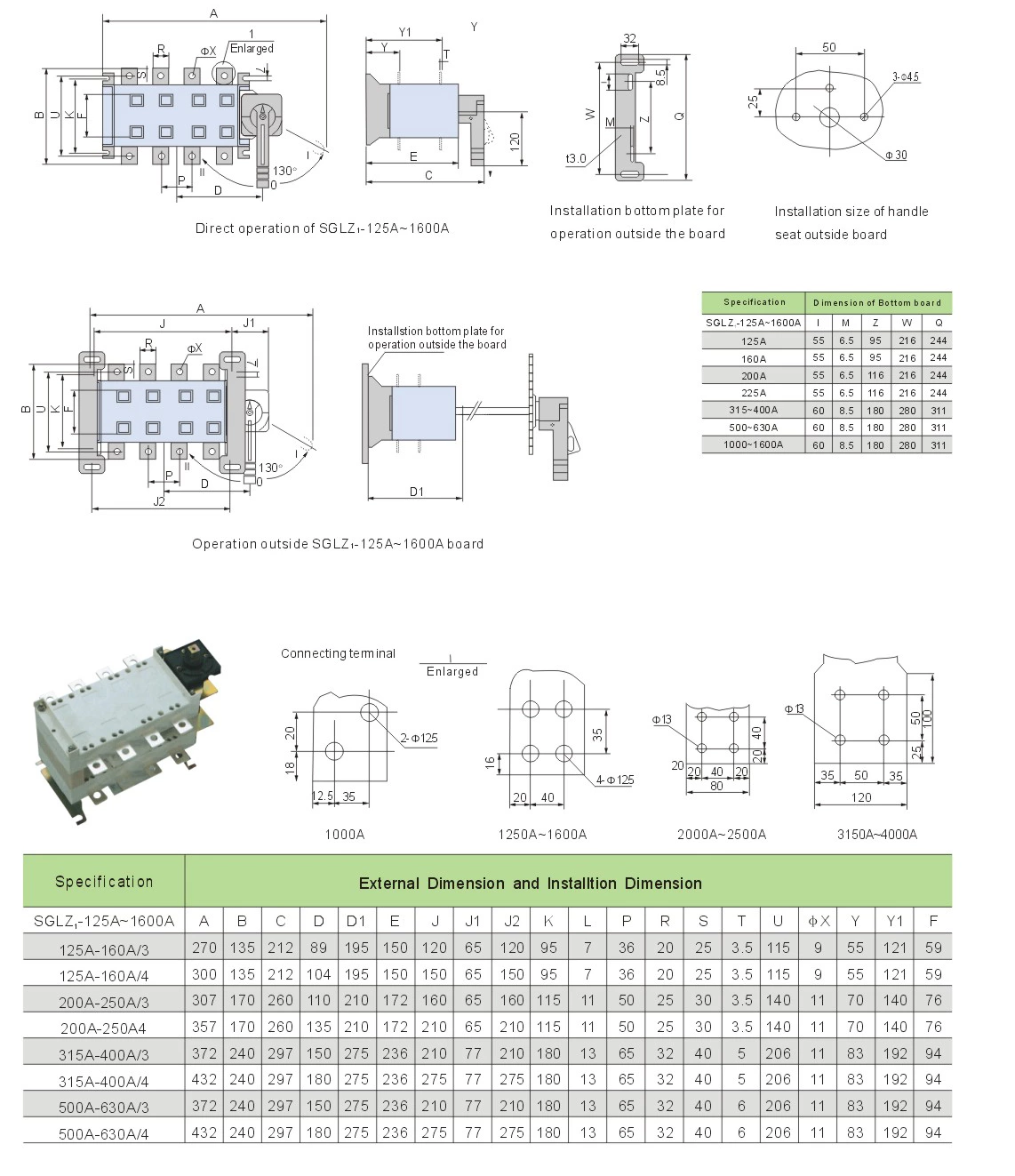

Внешние размеры и установочные размеры переключающего выключателя нагрузки
